2021-12-30

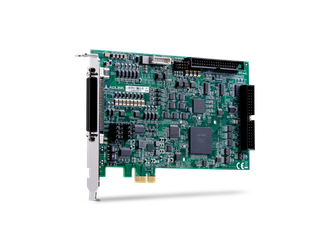

AMP-304C - Najnowszy 4-osiowy Impulsowy Kontroler Ruchu od Adlink Technology

AMP-304C to zaawansowany 4-osiowy kontroler ruchu na karcie z interfejsem PCI Express®, który może generować ciąg impulsów o częstotliwości do 9,99MHz. Z bardziej ogólnym przeznaczeniem, jak również dedykowanymi wejściami IO, przełącznikami wyboru logiki funkcjonalnej, 4-kanałowym wejściem sprzężenia zwrotnego enkodera, AMP-304C może być skutecznie używany do wielu rożnych zastosowań przemysłowych.

Jako kontroler ruchu, AMP-304C obejmuje wszystkie funkcje AMP- 104C, czyli ustawienia asymetrycznego profilu prędkości w krzywej T i krzywej S, wybór metody zatrzymania ruchu i zmianę prędkości w locie. Obsługiwana jest również interpolacja w kierunku liniowym, kołowym i spiralnym z dowolnymi 2-4 osiami, 13 trybów powrotu do pozycji wyjściowej, kompensator luzu zwrotnego oraz tłumienie drgań.

Zapewnione są bardzo elastyczne funkcje wyzwalania porównania pozycji i zatrzaskiwania pozycji. Funkcja wyzwalania może być realizowana przez 16-kanałowe wyjście, w tym 4-kanałowe dedykowane wyjście z wyborem napięcia za pomocą wbudowanych zworek, natomiast funkcja zatrzaskiwania pozycji wykorzystuje 12-kanałowe wejście.

Cechy

  • PCI Express® Gen1 x1
  • Częstotliwość wyjściowa impulsów do 9,99 Mpps
  • Częstotliwość wejściowa informacji zwrotnej enkodera do 16 MHz
  • Wejście sygnału mechanicznego / interfejs serwomechanizmu IO
  • 32-kanałowe izolowane GPIO / 32-kanałowe rozszerzone GPIO TTL
  • 12-kanałowe wejście blokady pozycji
  • 16-kanałowe wyjście wyzwalające porównanie pozycji
  • 4-ch dedykowane wyjście CMP z wyborem napięcia
  • Wybór trybu logiki EL NO/NC za pomocą przełącznika
  • Wybór stanu początkowego DO za pomocą przełącznika
  • Programowalna kontrola przerwań
  • Ochrona bezpieczeństwa programu użytkownika
  • DIN-304C do obsługi określonych silników poprzez wybór kabla

Funkcje motoryczne

  • Krzywa T i krzywa S: Asymetryczny profil jest konfigurowalny
  • 13 trybów powrotu do pozycji wyjściowej
  • Zmiana prędkości i pozycji w locie
  • Interpolacja liniowa / kołowa / helikalna
  • Wybór metody zatrzymania ruchu: EMG / Deceleration Stop
  • Kompensator luzu / tłumienie drgań
  • Funkcja zatrzaskiwania pozycji z dużą prędkością z konfigurowalnym filtrem
  • Elastyczna funkcja wyjścia wyzwalającego porównanie pozycji
