2021-03-17

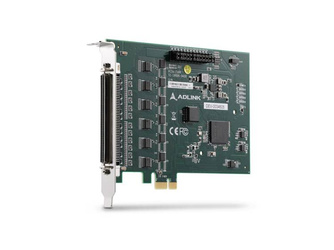

PCIe-7396 - Nowa 96-kanałowa karta DIO PCI Express od Adlink Technology

ADLINK IoT Solution & Technology ma przyjemność zaprezentować nowy 96-kanałowy moduł PCIe o wysokiej wydajności, PCIe-7396.

PCIe-7396 to 96-bitowa, karta cyfrowych wejść / wyjść (DIO) przeznaczona do zastosowań przemysłowych. Funkcja plug and play architektury magistrali PCI Express ułatwia użytkownikom szybką i bezproblemową instalację

PCIe-7396 emuluje dwa/cztery układy PPI 8255 (Programmable Peripheral Interface). Każdy PPI oferuje trzy 8-bitowe porty DIO, które mogą być dostępne jednocześnie. Łącznie 6/12 portów może być niezależnie zaprogramowanych jako wejściowe lub wyjściowe. PCIe-7396 obsługuje zewnętrzne wyzwalanie w celu przechwycenia cyfrowych danych wejściowych. Przerwanie "Change of State" (COS) jest przewidziane w taki sposób, że gdy dowolne wejście cyfrowe zmieni swój stan, zostanie wygenerowane przerwanie, aby użytkownik mógł obsłużyć zewnętrzne zdarzenie.

Cechy

  • Łatwy upgrade z PCI-7396, bezproblemowa wymiana z zachowaniem tego samego trybu pracy
  • Karta typu Plug and Play, szybka i łatwa instalacja
  • Obsługa 32-bitowej magistrali PCI Express 5 V
  • 96 cyfrowych wejść/wyjść TTL
  • Wysokie wysterowanie do 48 mA (sink) i 15 mA (source)
  • Emulacja 4/2 standardu przemysłowego 8255 PPI (tryb 0)
  • Porty są niezależnie konfigurowalne jako wejściowe lub wyjściowe.
  • Zewnętrzny sygnał zatrzasku dostępny dla wejść cyfrowych
  • Odczyt statusu wyjścia
  • Znane stany zasilania
  • Wbudowany układ timera / licznika 8254
  • 1-kanałowy 16-bitowy licznik zdarzeń dla sygnału zewnętrznego
  • 1-kanałowy 32-bitowy timer do generowania przerwań czasowych
  • Przerwanie zmiany stanu (COS)
  • Wiele programowalnych źródeł przerwań
  • Kompaktowa, niepełnowymiarowa płytka drukowana

Opcjonalne akcesoria

  • DIN-100S-01 - Uniwersalny panel zaciskowy ze złączem SCSI-II-100-F i mocowaniem do szyny DIN; bez kabli połączeniowych
  • DIN-96DI-01 - Panel zaciskowy ze złączem SCSI-II-100-F, 96 izolowanymi wejściami cyfrowymi oraz mocowaniem do szyny DIN; przeznaczony dla karty PCI/e-7396; bez kabli połączeniowych
  • ACL-102100-1 - Kabel 100-pin SCSI-II, 1M
