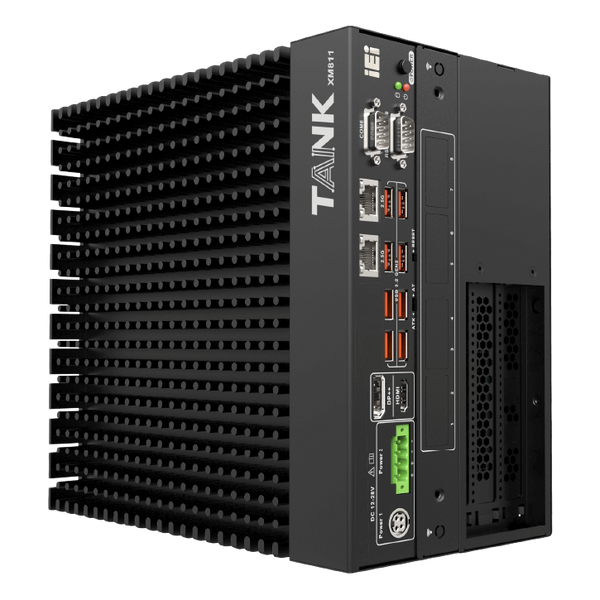

TANK-XM811AI-RPL01/2A-R10 to przemysłowy komputer embedded klasy BOX PC, przygotowany do zadań brzegowych, automatyki maszyn, akwizycji danych oraz systemów wizyjnych wymagających dużej liczby portów I/O. Platforma obsługuje procesory Intel Core i9 oraz Intel Core i7 13. generacji Raptor Lake i 14. generacji Raptor Lake Refresh, dzięki czemu sprawdza się tam, gdzie potrzebna jest wysoka wydajność obliczeniowa w zwartej, aluminiowej obudowie do montażu ściennego.
Wydajność obliczeniowa
Konfiguracje procesorowe obejmują jednostki Intel Core i9-13900TE, Intel Core i7-13700TE, Intel Core i9-14900T oraz Intel Core i7-14700T, z maksymalnym taktowaniem do 5,1 GHz i TDP do 35 W. W zależności od procesora system oferuje do 24 rdzeni w układzie 8P+16E, co pozwala równolegle obsługiwać sterowanie, komunikację, przetwarzanie danych i aplikacje analityczne. Fabrycznie instalowane 32 GB pamięci DDR4 3200 MHz w dwóch modułach SO-DIMM można rozbudować do 64 GB, a platforma obsługuje także pamięć ECC. Za magazyn danych odpowiada fabryczny SSD 256 GB dla konfiguracji 13th RPL lub 512 GB dla 14th RPL Refresh; dodatkowo dostępne są M.2 M Key oraz zatoka SATA 2,5 cala.
Łączność i porty
Ten przemysłowy komputer embedded został wyposażony w bogaty zestaw interfejsów do integracji z maszynami, czujnikami, kamerami i siecią zakładową:
- 2x LAN 2.5 GbE do szybkiej komunikacji sieciowej i separacji ruchu
- 8x USB 3.x do kamer, pamięci masowych i urządzeń peryferyjnych
- 6x COM, w tym 2x RS-232/422/485 oraz 4x RS-232
- 12-bit DIO z 6 wejściami DI i 6 wyjściami DO
- HDMI i DisplayPort do podłączenia lokalnego monitora serwisowego
- 2x PCIe x8 oraz M.2 A Key i M.2 M Key do rozbudowy systemu
Aktywne chłodzenie, obudowa z ekstrudowanego aluminium oraz zakres pracy -20°C ~ +60°C przy zapewnionym przepływie powietrza ułatwiają wdrożenie w szafach sterowniczych i stanowiskach produkcyjnych. Szerokie zasilanie DC 12V–28V z wejściem DC jack lub terminal block, watchdog timer, odporność na wibracje zgodna z MIL-STD-810G 514.6C-1 i zgodność CE/FCC czynią z niego solidny komputer przemysłowy do pracy z Windows 10 IoT Enterprise lub Linux.
Informacje dotyczące zamówienia
| Nr części | Opis |
| TANK-XM811AI-RPL01/2A-R10 | Wzmocniony system wbudowany z procesorem Intel® Core™ i9-13900TE, 2 x 16GB DDR4 fabrycznie zainstalowane, 2 x rozszerzenie PCIe x8, dysk SSD 2.5” 256GB, 12~28V DC, zasilacz AC/DC 180W, RoHS |
| TANK-XM811AI-RPL02/2A-R10 | Wzmocniony system wbudowany z procesorem Intel® Core™ i7-13700TE, 2 x 16GB DDR4 fabrycznie zainstalowane, 2 x rozszerzenie PCIe x8, dysk SSD 2.5” 256GB, 12~28V DC, zasilacz AC/DC 180W, RoHS |
| TANK-XM811AI-RPLR01/2A-R10 | Wzmocniony system wbudowany z procesorem Intel® Core™ i9-14900T, 2 x 16GB DDR4 fabrycznie zainstalowane, 2 x rozszerzenie PCIe x8, dysk SSD 2.5" 512GB, 12~28V DC, zasilacz AC/DC 180W, RoHS |
| TANK-XM811AI-RPLR02/2A-R10 | Wzmocniony system wbudowany z procesorem Intel® Core™ i7-14700T, 2 x 16GB DDR4 fabrycznie zainstalowane, 2 x rozszerzenie PCIe x8, dysk SSD 2.5" 512GB, 12~28V DC, zasilacz AC/DC 180W, RoHS |
Zawartość opakowania
| 1 x śruba montażowa | 1 x zestaw do montażu ściennego | 1 x skrócona instrukcja obsługi | 1 x zasilacz 180W | 1 x przewód zasilający |
| Procesor: | Intel Core i9-13900TE ,
Intel Core i7-13700TE ,
Intel Core i9-14900T ,
Intel Core i7-14700T |
| Model procesora: | i9-13900TE ,
i7-13700TE ,
i9-14900T ,
i7-14700T |
| Seria procesora: | Intel Core i9 ,
Intel Core i7 |
| Generacja procesora: | 13th Gen (Raptor Lake) ,
14th Gen (Raptor Lake Refresh) |
| Częstotliwość taktowania procesora: | 5.0 GHz ,
4.8 GHz ,
5.1 GHz |
| Maksymalne TDP Procesora: | 35 W |
| Liczba rdzeni: | 24 cores (8P+16E) ,
16 cores (8P+8E) ,
16 cores (8P+12E) |
| Chipset: | Intel R680E |
| Pamięć RAM: | Fabrycznie: 32 GB DDR4 (2x 16 GB non-ECC) |
| Maksymalna pamięć RAM: | 64 GB |
| Rodzaj pamięci RAM: | DDR4 SO-DIMM |
| Częstotliwość taktowania pamięci RAM: | 3200 MHz |
| Ilość slotów RAM: | 2 |
| ECC RAM: | Tak |
| Dysk SSD: | Fabrycznie: 256 GB SSD (13th RPL) ,
Fabrycznie: 512 GB SSD (14th RPL Refresh) |
| M.2 SSD: | 1 |
| 2.5" SATA: | 1 |
| Wyjścia wideo: | HDMI ,
DisplayPort |
| HDMI: | 1 |
| Display Port: | 1 |
| Porty Ethernet/LAN: | 2 |
| Standard Ethernet: | 2.5 GbE |
| Porty USB: | 8 |
| USB 3.x: | 8 |
| Porty COM: | 6 |
| RS-232/422/485: | 2 |
| RS-232: | 4 |
| GPIO: | 12-bit DIO (6 DI / 6 DO) |
| Sloty PCIe x8: | 2 |
| M.2 A Key: | 1 |
| M.2 M key: | 1 |
| Sloty rozszerzeń: | PCIe x8 ,
M.2 A Key ,
M.2 M Key |
| Napięcie wejściowe: | 12V – 28V DC |
| Zakres napięcia wejściowego: | Szeroki |
| Złącze zasilania: | DC jack ,
Terminal Block |
| Temperatura pracy: | -20°C ~ +60°C with air flow (with SSD) |
| Temperatura przechowywania: | -40°C ~ +80°C |
| Wilgotność podczas pracy: | 10% ~ 95% RH (bez kondensacji) |
| Odporność na uderzenia: | Half-sine wave shock 5G, 11 ms, 100 shocks per axis (with SSD) |
| Odporność na wibracje: | MIL-STD-810G 514.6C-1 (with SSD) |
| Rodzaj chłodzenia: | Aktywne (wentylator) |
| Wymiary: | 137.9 x 230.6 x 255.4 mm |
| Waga netto: | 4.6 kg |
| Sposób montażu: | Wall mount |
| Materiał obudowy: | Extruded aluminum alloys |
| Watchdog Timer: | Tak |
| Wspierane systemy operacyjne: | Windows 10 IoT Enterprise, Linux |
| Zgodność z normami: | CE, FCC |
