Cechy
- Seria Intel Atom® x7000E/RE
- Wbudowana pamięć SDRAM LPDDR5 o pojemności do 16 GB
- Wbudowana pamięć eMMC o pojemności do 256 GB
- Obsługa szerokiego zakresu temperatur od -40°C do 85°C (wybrane SKU)
- Obsługa Intel® TCC/TSN z 2.5GbE (wybrane SKU)
- Niski pobór mocy (od 6 W do 12 W), rozdzielczość wyświetlania 4K
Moduł SoC z serii Intel Atom® x7000 w formacie Type 10 mini COM-Express® z pamięcią LPDDR5 SDRAM

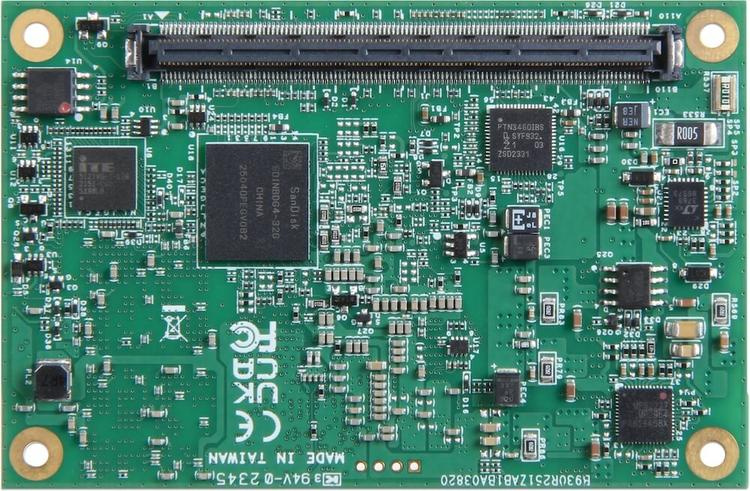

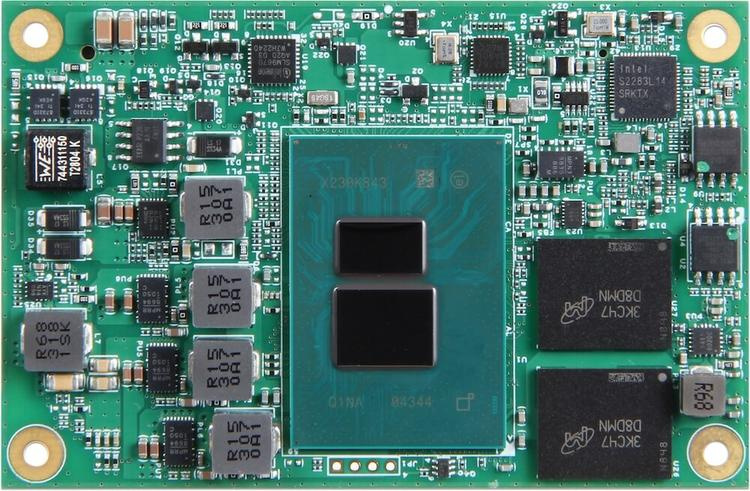

PCOM-BA03 to moduł Type 10 Mini COM Express® (84 x 55 mm) oparty na procesorach Intel Atom® z serii x7000. W tej architekturze może
oferować LVDS oraz liczne interfejsy HDMI®, eDP i DP z rozdzielczością 4K. Zapewnia również tryb turbo do 3,6 GHz, z obsługą 4x PCIe 3.0 x1, 2x
USB 3.2 Gen2, 8x USB 2.0 oraz 2x SATA III. Dzięki wyjątkowo niskiemu poborowi mocy (od 6 W do 12 W) oraz obsłudze szerokiego zakresu temperatur może zapewnić bardzo energooszczędną
i wysoce wydajną pracę. Portwell chce promować PCOM-BA03 jako rozwiązanie wertykalne przeznaczone do różnych wszechstronnych zastosowań, takich
jak automatyka, wojsko, hotelarstwo, transport i wiele innych.
Opcje:
- PCOM-BA03-x7425E-16G-64G – AB1-3S29
- PCOM-BA03-x7211RE-8G-32G – AB1-3S41
- PCOM-BA03-x7213RE-16G-32G – AB1-3S43
- PCOM-BA03-x7433RE-16G-64G – AB1-3S44
- PCOM-BA03-x7835RE-16G-256G – AB1-3S42
- PCOM-BA03-x7211E-8G-32G – AB1-3T24
- PCOM-BA03-x7213E-16G-32G – AB1-3T25
Akcesoria
- Radiator (aluminiowy) – B830C460
- Rozpraszacz ciepła (aluminiowy) – B830C470
- Radiator (miedziana podkładka elastyczna) – TBD – W opracowaniu
- Rozpraszacz ciepła (miedziana podkładka elastyczna) – TBD – W opracowaniu
- PCOM-CA00 / (płyta bazowa nośna Micro-ATX) – AB1-3917

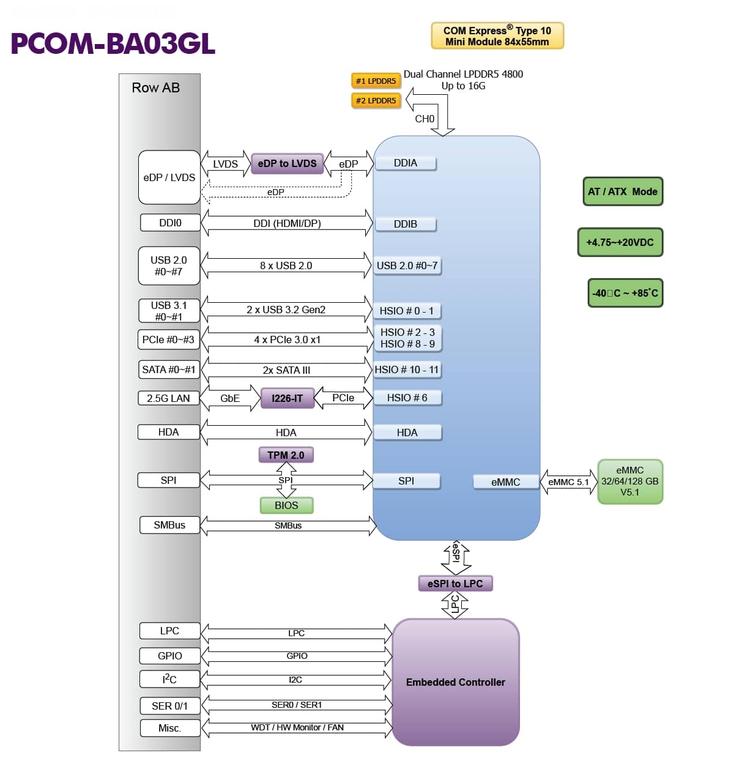

Parametry techniczne:
| Model: | PCOM-BA03 |
| Typ: | Intel Atom® x7000 series SoC based on Type 10 mini COM-Express® module with LPDDR5 SDRAM |
| General - Product: | PCOM-BA03 |
| General - Form Factor: | Type 10 ,
Mini Form Factor COM-Express® (84 x 55 mm) |
| General - CPU Series: | Embedded E Series (x7211E, x7213E, x7425E) ,
Industrial RE Series (x7211RE, x7213RE, x7433RE, x7835RE) |
| General - Core: | 2 (x7211E, x7213E, x7211RE, x7213RE) ,
4 (x7425E, x7433RE) ,
8 (x7835RE) |
| General - Frequency: | 1.0 GHz (x7211E, x7211RE) ,
1.7 GHz (x7213E) ,
1.5 GHz (x7425E, x7433RE) ,
2.0 GHz (x7213RE) ,
1.3 GHz (x7835RE) |
| General - Turbo Frequency: | 3.2 GHz (x7211E, x7213E, x7211RE) ,
3.4 GHz (x7425E, x7213RE, x7433RE) ,
3.6 GHz (x7835RE) |
| General - Intel® Smart Cache: | 6 MB |
| General - Intel® Gfx EU: | 16EU (x7211E, x7213E, x7211RE, x7213RE) ,
24EU (x7425E) ,
32EU (x7433RE, x7835RE) |
| General - Graphics Max Frequency: | 1.0 GHz (x7211E, x7213E, x7425E, x7835RE) ,
800 MHz (x7211RE, x7213RE, x7433RE) |
| General - Processor TDP: | 6W (x7211E, x7211RE) ,
10W (x7213E) ,
12W (x7425E, x7835RE) ,
9W (x7213RE, x7433RE) |
| General - Support Temperature: | 0°C to 60°C (x7211E, x7213E, x7425E) ,
-40°C to 85°C (x7211RE, x7213RE, x7433RE, x7835RE) |
| General - PCH: | SoC |
| General - Memory (on board LPDDR5): | 8GB (x7211E, x7211RE) ,
16GB (x7213E, x7425E, x7213RE, x7433RE, x7835RE) |
| General - ECC Memory Support: | In-Band ECC |
| General - Storage (on board eMMC): | 32GB (x7211E, x7213E, x7211RE, x7213RE) ,
64GB (x7425E, x7433RE) ,
256GB (x7835RE) |
| MECHANICAL & ENVIRONMENT - Dimension: | 84 x 55 mm |
| MECHANICAL & ENVIRONMENT - Power DC IN: | 4.75V to 20V ,
AT/ATX Mode |
| MECHANICAL & ENVIRONMENT - Storage Temperature: | -40°C to 85°C |
| MECHANICAL & ENVIRONMENT - Operating Temperature: | 0°C to 60°C ,
-40°C to 85°C (Industrial SKU) |
| MECHANICAL & ENVIRONMENT - Certification: | TBD |
| MECHANICAL & ENVIRONMENT - MTBF: | TBD |
| MECHANICAL & ENVIRONMENT - Vibration: | TBD |
| MECHANICAL & ENVIRONMENT - OS: | Windows 11 ,
Ubuntu |
| I/O Interface - SATA: | 2x SATA III |
| I/O Interface - USB: | 2 x USB 3.2 Gen2 |
| I/O Interface - Ethernet: | Intel® I226 series |
| I/O Interface - Serial I/O - GPIO: | 8 bit GPIO (default 4 input/4 output) |
| I/O Interface - Serial I/O - I2C: | Baud Rate: 400KHz |
| I/O Interface - Serial I/O - SMBus: | Baud Rate: 100KHz |
| I/O Interface - Serial I/O - UART: | TX/RX signal only |
| I/O Interface - PCI Express Gen3: | 4x PCIe 3.0 x1 |
| I/O Interface - Display - Module display interface: | Carrier output options |
| I/O Interface - Display - eDP / LVDS (default eDP): | 3840 x 2160@120Hz |
| I/O Interface - Display - LVDS (24bit, dual channel): | 1920 x 1200@60Hz |
| I/O Interface - Display - DDI: | DP up to HBR3 ,
HDMI® 2.1 ,
3840 x 2160@120Hz |
| I/O Interface - Security: | TPM 2.0 |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
