Part Number: PX4-1057-E7
- Pomiar na poziomie listwy — model mierzy zasilanie wejściowe, co ułatwia kontrolę obciążenia całej listwy.
- Pomiar bezpieczników — monitoring dwóch zabezpieczeń pozwala szybciej wykryć przeciążenie obwodu.
- 36 gniazd wyjściowych — układ 18 gniazd C13 i 18 gniazd Cx pozwala zasilać większą liczbę urządzeń w szafie.
- Zasilanie 1-fazowe 32A — listwa pracuje przy 230V i mocy znamionowej 7.4kVA.
- Czujniki środowiskowe — listwy z rodziny PX4 obsługują czujniki temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
- Łączność sieciowa — kontroler iX udostępnia dwa porty Ethernet 10/100/1000 oraz porty USB do obsługi i integracji.
- Kaskadowanie i łączenie PDU — rodzina PX4 pozwala kaskadować listwy oraz łączyć do 8 urządzeń we wspólnym widoku.
- Montaż 0U — pionowy format ogranicza zajętość przestrzeni rack przeznaczonej na serwery.

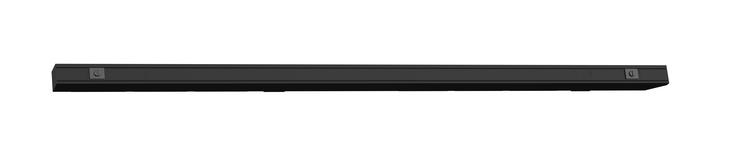

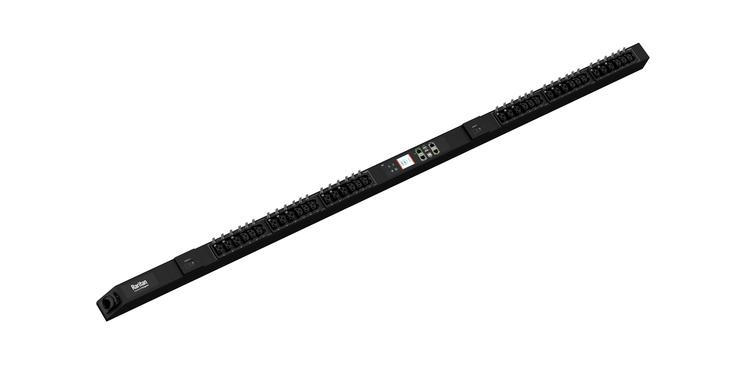

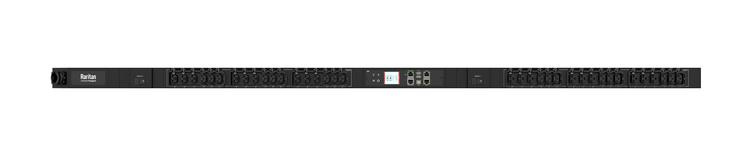

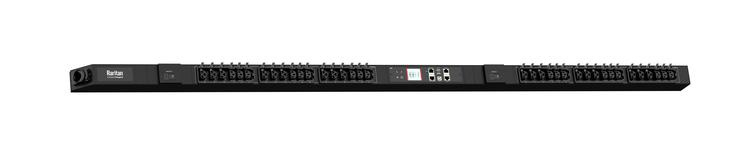

Raritan PX4-1057-E7 to inteligentna listwa zasilająca PDU do pionowego montażu 0U w szafie rack. Model pracuje z zasilaniem 1-fazowym 230V, prądem 32A i mocą znamionową 7.4kVA. Do podłączenia służy wtyk IEC 60309 32A z przewodem 3m, a po stronie wyjściowej dostępnych jest 36 gniazd: 18 IEC320 C13 oraz 18 Cx.
Listwa realizuje pomiar na poziomie wejścia oraz pomiar dwóch bezpieczników. Rodzina PX4 mierzy napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością miernika klasy 0.5. Platforma monitoruje także parametry jakości zasilania, między innymi harmoniczne, zapady i przepięcia. Do listwy można podłączyć czujniki środowiskowe.
Wymienny kontroler iX udostępnia dwa porty Ethernet 10/100/1000, dwa USB-A, jeden USB-B oraz porty RJ-45 dla czujników i PDU Link. Zdalny dostęp w rodzinie PX4 obejmuje między innymi HTTP(s), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP i Redfish API. Listwy można kaskadować, łączyć we wspólnym widoku i obsługiwać lokalnie z kolorowego wyświetlacza LCD.
| Pomiar i sterowanie: | Pomiar na poziomie listwy |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 1-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | IEC 230V/32A 2P+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 230V |
| Nominalna wartość napięcia wyjściowego: | 200 - 240V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 7.4kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (18) IEC320 C13 ,
(18) Cx |
| Ilość gniazdek: | 36 |
| Ilość gniazdek C13: | 18 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 18 |
| Zabezpieczenie przeciążeniowe: | 2 |
| Wymiary: | 56mm x 65mm x 1780mm |
| Waga netto(kg): | 5.0 |
| Waga brutto(kg): | 7.5 |
| Wymiary opakowania: | 1940 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
