Part Number: PX4-1161-E7
- Pomiar na poziomie listwy — model mierzy zasilanie wejściowe, więc administrator widzi obciążenie całej PDU.
- Pomiar bezpieczników — monitoring dwóch zabezpieczeń pomaga kontrolować obciążenie obwodów.
- 24 gniazda wyjściowe — 12 gniazd C13 i 12 gniazd Cx pozwala podłączyć urządzenia o różnych przewodach zasilających.
- Zasilanie 1-fazowe 32A — parametry 230V i 7.4kVA pasują do obwodu 32A z wtykiem IEC 60309.
- Czujniki środowiskowe — listwy z rodziny PX4 współpracują z czujnikami temperatury, wilgotności, zalania i otwarcia szafy.
- Wymienny kontroler — kontroler iX można wymieniać, co upraszcza obsługę serwisową listwy.
- Zarządzanie sieciowe — platforma PX4 obsługuje HTTP(s), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP i Redfish API.
- Montaż 0U — pionowa konstrukcja wykorzystuje boczną przestrzeń szafy rack.

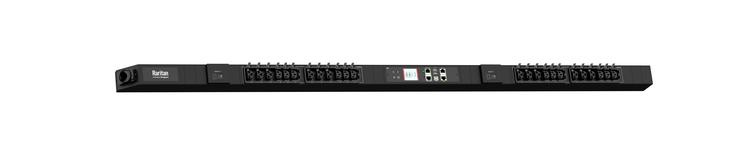

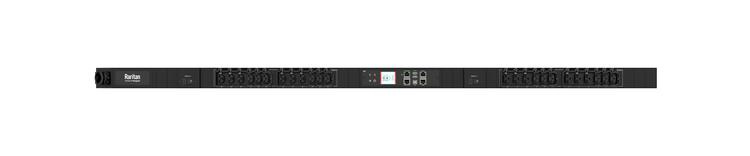

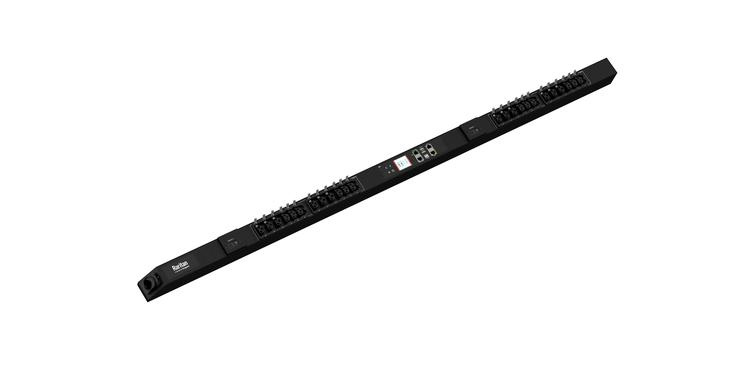

Raritan PX4-1161-E7 to inteligentna listwa PDU w formacie 0U, przeznaczona do pionowego montażu w szafie rack. Model obsługuje zasilanie 1-fazowe 230V przy prądzie 32A i mocy znamionowej 7.4kVA. Wejście realizuje wtyk IEC 60309 32A na przewodzie 3m, a wyjście stanowią 24 gniazda: 12 IEC320 C13 oraz 12 Cx.
Urządzenie wykonuje pomiar na poziomie wejścia oraz na dwóch bezpiecznikach. W rodzinie PX4 pomiar obejmuje napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy, z dokładnością miernika klasy 0.5. Platforma monitoruje również jakość zasilania, w tym harmoniczne, zapady napięcia, przepięcia i prąd rozruchowy. Dostępna jest obsługa czujników środowiskowych.
Kontroler iX jest wymienny i udostępnia dwa porty Ethernet 10/100/1000, dwa USB-A, jeden USB-B oraz złącza RJ-45 dla czujników i PDU Link. Zdalna administracja w PX4 może wykorzystywać HTTP(s), SSH, Telnet, SNMP v2/v3, JSON-RPC API, MODBUS-TCP i Redfish API. Listwy można kaskadować, łączyć do 8 urządzeń w jednym widoku i odczytywać lokalnie z kolorowego wyświetlacza LCD.
| Pomiar i sterowanie: | Pomiar na poziomie listwy |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 1-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | IEC 230V/32A 2P+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 230V |
| Nominalna wartość napięcia wyjściowego: | 200 - 240V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 7.4kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (12) IEC320 C13 ,
(12) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 12 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 12 |
| Zabezpieczenie przeciążeniowe: | 2 |
| Wymiary: | 56mm x 65mm x 1539mm |
| Waga netto(kg): | 4.1 |
| Waga brutto(kg): | 6.6 |
| Wymiary opakowania: | 1700 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
