Part Number: PX4-1495I2R-C8E8
- Pomiar wejścia i bezpieczników — Administrator widzi obciążenie listwy oraz pomiary na obwodach zabezpieczonych bez wykonywania pomiarów ręcznych.
- Miernik klasy 0.5 — Listwy z rodziny PX4 mierzą energię i parametry jakości zasilania z dokładnością przydatną do analizy obciążeń.
- 24 gniazda wyjściowe — Układ 18 gniazd IEC320 C13 i 6 gniazd Cx pozwala zasilać urządzenia z różnymi przewodami IEC.
- SecureLock ready — Listwa obsługuje mechaniczne blokowanie przewodów w zgodnych gniazdach.
- Wymienny kontroler — Konstrukcja z wymiennym kontrolerem upraszcza serwisowanie PDU w szafie.
- Czujniki środowiskowe — Platforma PX4 obsługuje czujniki temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
- Zarządzanie sieciowe — Listwy z rodziny PX4 udostępniają Ethernet 10/100/1000 oraz protokoły HTTP(s), SSH, SNMP v2/v3, MODBUS-TCP i Redfish API.
- Łączenie PDU — Platforma PX4 pozwala zebrać dane z maksymalnie 8 listew lub kaskadować 32 listwy na jednym porcie Ethernet.

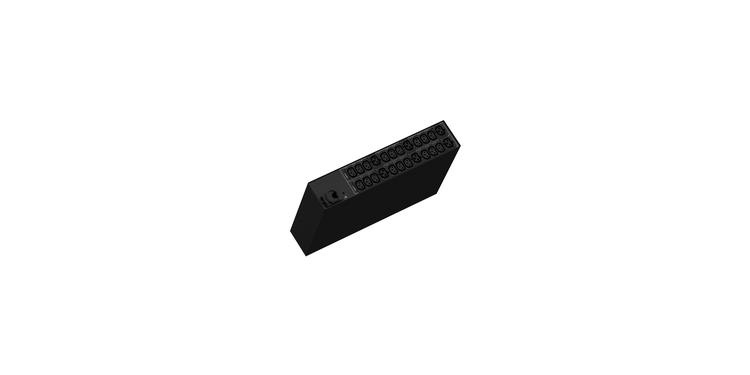

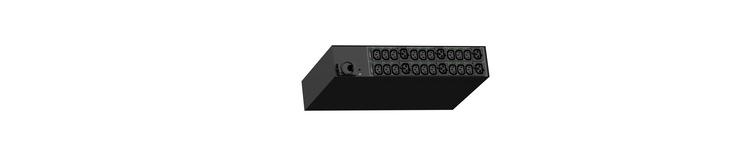

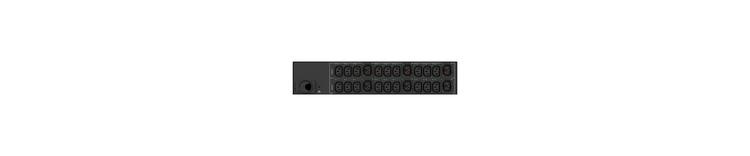

Raritan PX4-1495I2R-C8E8 to jednofazowa listwa PDU do poziomego montażu 2U w szafie rack. Model pracuje przy napięciu 208 V, maksymalnym prądzie wejściowym 30 A i znamionowym prądzie 24 A, a jego moc znamionowa wynosi 5 kVA. Na wyjściu dostępne są 24 gniazda: 18 IEC320 C13 oraz 6 Cx. Zasilanie doprowadzane jest przez wtyk IEC 60309 30/32A 2P+E 6h.
Ten model realizuje pomiar na poziomie listwy, na liniach wejściowych oraz na bezpiecznikach. Listwy z rodziny PX4 mierzą napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością klasy 0.5. Platforma monitoruje także jakość zasilania, w tym zniekształcenia harmoniczne, zapady i przepięcia napięcia, prąd rozruchowy oraz współczynnik szczytu. Do portów czujników można podłączyć między innymi czujniki temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.

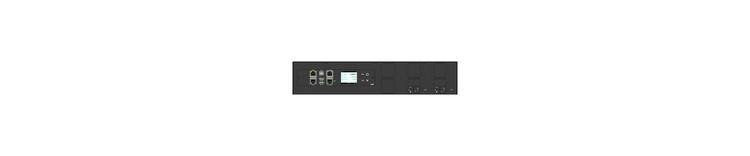

W eksploatacji przydatny jest wymienny kontroler, kolorowy wyświetlacz LCD oraz obsługa SecureLock. Rodzina PX4 udostępnia Ethernet 10/100/1000, redundantny Ethernet, opcjonalne WiFi oraz protokoły HTTP(s), SSH, Telnet, SNMP v2/v3, JSON-RPC API, MODBUS-TCP i Redfish API. Możliwe jest połączenie do 8 listew we wspólnym widoku albo kaskadowanie 32 listew na jednym porcie Ethernet. Montaż przewidziano z użyciem zestawu RACK-KIT-PX-2U.
| Pomiar i sterowanie: | Pomiar na poziomie listwy |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Tak |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 1-fazowe |
| Format PDU: | 2U |
| Wtyczka wejściowa: | IEC 60309 30/32A 2P+E 6h, 4.8-7.7kVA |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 208V |
| Maksymalny prąd wejściowy: | 30A |
| Znamionowy prąd wejściowy: | 24A |
| Obciążalność: | 24A |
| Moc znamionowa: | 5kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (18) IEC320 C13 ,
(6) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 18 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 6 |
| Zabezpieczenie przeciążeniowe: | 2 |
| Wymiary: | 440mm x 293mm x 88mm |
| Waga netto(kg): | 5.4 |
| Wymiary opakowania: | 554 x 454 x 264 mm |
| Montaż: | RACK-KIT-PX-2U |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | UL/CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
