Part Number: PX4-1630I2R-C8E8
- Pomiar na poziomie listwy — urządzenie monitoruje pobór całej PDU, co wspiera bilansowanie obciążenia w szafie.
- Pomiar bezpieczników — odczyt z obwodów zabezpieczonych pozwala kontrolować obciążenie gałęzi zasilających.
- 24 gniazda wyjściowe — konfiguracja 18x IEC320 C13 i 6x Cx pasuje do mieszanego zestawu urządzeń IT.
- 3-fazowe zasilanie 17.3kVA — model pracuje przy 415V, maksymalnym prądzie wejściowym 30A i znamionowym 24A.
- Pomiar klasy 0.5 w rodzinie PX4 — seria PX4 mierzy energię i parametry jakości zasilania z dokładnością klasy 0.5.
- Czujniki środowiskowe — platforma obsługuje czujniki temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
- Wymienny kontroler — kontroler iX można wymienić bez demontażu całej listwy z szafy.
- Montaż poziomy 2U — instalacja w szafie rack odbywa się z użyciem zestawu RACK-KIT-PX-2U.

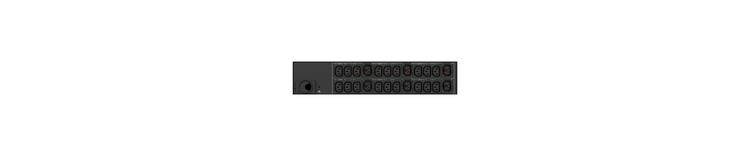

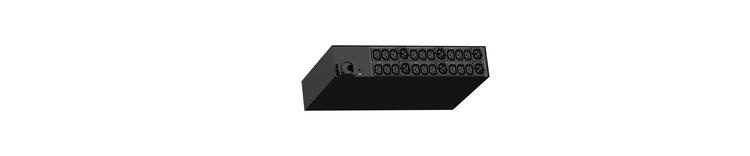

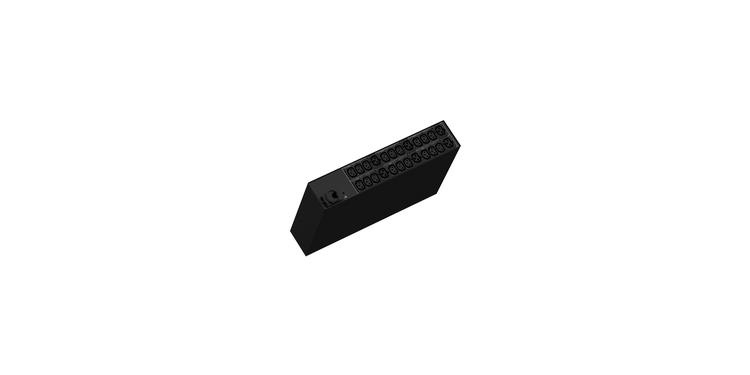

Raritan PX4-1630I2R-C8E8 to inteligentna listwa PDU do montażu poziomego 2U. Model jest przeznaczony do zasilania 3-fazowego 415V, z maksymalnym prądem wejściowym 30A, znamionowym 24A i mocą 17.3kVA. Wejście wykorzystuje wtyk IEC 60309 3P+N+E oraz przewód 3m. Na wyjściu są 24 gniazda: 18 IEC320 C13 i 6 Cx.
Listwa mierzy parametry na poziomie PDU, na liniach wejściowych oraz na bezpiecznikach. W rodzinie PX4 pomiar obejmuje napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością klasy 0.5. Platforma monitoruje również zniekształcenia harmoniczne napięcia i prądu, zapady oraz przepięcia napięcia, prąd neutralny, prąd rozruchowy i współczynnik szczytu. Obsługa czujników pozwala dołączyć pomiary środowiskowe, takie jak temperatura, wilgotność, przepływ powietrza, zalanie i otwarcie szafy.

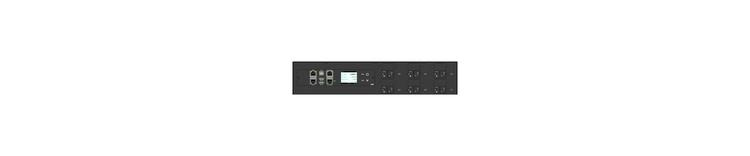

Zarządzanie sieciowe w serii PX4 obejmuje HTTP(S), SSH, Telnet, SNMP v2/v3, MODBUS-TCP, JSON-RPC API i Redfish API. Listwy można kaskadować do 32 urządzeń na jednym porcie Ethernet albo łączyć do 8 PDU we wspólnym widoku. Kolorowy wyświetlacz LCD pokazuje pomiary, alarmy i konfigurację, a kontroler iX jest wymienny.
| Pomiar i sterowanie: | Pomiar na poziomie listwy |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Tak |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 3-fazowe |
| Format PDU: | 2U |
| Wtyczka wejściowa: | IEC 60309 3P+N+E |
| Nominalna wartość napięcia wejściowego: | 415V |
| Maksymalny prąd wejściowy: | 30A |
| Znamionowy prąd wejściowy: | 24A |
| Obciążalność: | 24A |
| Moc znamionowa: | 17.3kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (18) IEC320 C13 ,
(6) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 18 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 6 |
| Zabezpieczenie przeciążeniowe: | 6 |
| Wymiary: | 440mm x 293mm x 88mm |
| Waga netto(kg): | 6.8 |
| Wymiary opakowania: | 554 x 454 x 264 mm |
| Montaż: | RACK-KIT-PX-2U |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | UL/CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
