Part Number: PX4-1699-E7V2
- Pomiar na poziomie listwy — urządzenie pokazuje obciążenie całej PDU, co pomaga planować dostępny zapas mocy.
- Pomiar bezpieczników — monitoring zabezpieczonych obwodów pozwala kontrolować rozkład obciążenia w listwie.
- 36 gniazd wyjściowych — 18 gniazd IEC320 C13 i 18 gniazd Cx zapewnia dużą gęstość przyłączy w jednej listwie.
- 3-fazowe wejście 22.2kVA — model pracuje przy 400V i 32A, z wtykiem IEC 60309 32A.
- Pomiar klasy 0.5 w rodzinie PX4 — listwy PX4 mierzą energię i jakość zasilania z dokładnością klasy 0.5.
- Obsługa czujników — platforma współpracuje z czujnikami temperatury, wilgotności, zalania, przepływu powietrza i otwarcia szafy.
- Wymienny kontroler iX — kontroler z portami Ethernet, USB i RJ-45 można serwisować niezależnie od obudowy PDU.
- Montaż 0U — pionowa obudowa instaluje się w szafie z użyciem uchwytu G4-HOLDER-FOR-ZU.

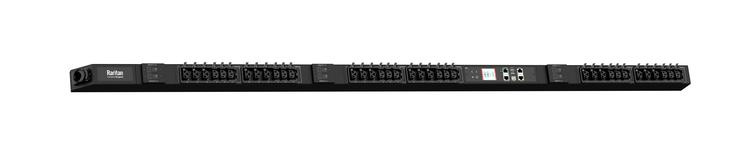

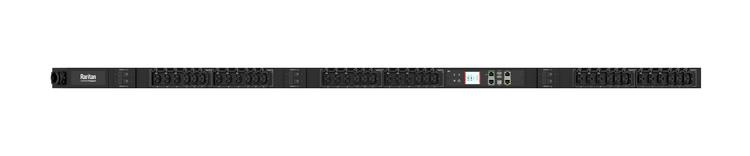

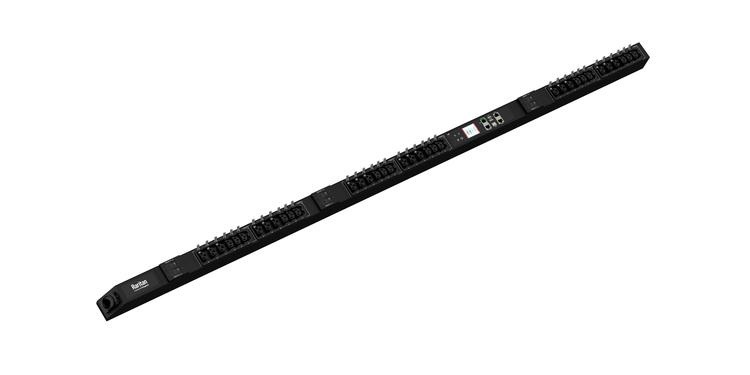

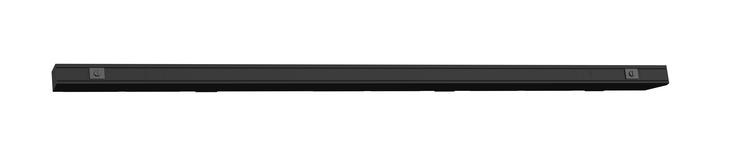

Raritan PX4-1699-E7V2 to inteligentna listwa PDU 0U do pionowego montażu w szafie rack. Model jest przeznaczony do zasilania 3-fazowego 400V, z prądem 32A i mocą znamionową 22.2kVA. Wejście wykorzystuje wtyk IEC 60309 32A w konfiguracji 3P+N+PE oraz przewód 3m. Na wyjściu znajduje się 36 gniazd: 18 IEC320 C13 i 18 Cx.
Listwa mierzy parametry na poziomie PDU, na liniach wejściowych i na bezpiecznikach. Rodzina PX4 udostępnia pomiar napięcia, natężenia, mocy aktywnej, mocy rzeczywistej, energii i współczynnika mocy z dokładnością klasy 0.5. Platforma monitoruje także jakość zasilania, między innymi harmoniczne napięcia i prądu, zapady oraz przepięcia napięcia, prąd w przewodzie neutralnym i prąd rozruchowy. Możliwe jest podłączenie czujników środowiskowych, takich jak temperatura, wilgotność, zalanie i otwarcie szafy.
Kontroler iX ma dwa porty Ethernet 10/100/1000, dwa porty USB-A, port USB-B oraz RJ-45 dla czujników i PDU Link. W serii PX4 dostępne są HTTP(S), SSH, Telnet, SNMP v2/v3, MODBUS-TCP, JSON-RPC API i Redfish API. Kaskadowanie obejmuje do 32 listew na jednym porcie Ethernet, a łączenie do 8 PDU pozwala pracować we wspólnym interfejsie. Kolorowy LCD prezentuje pomiary, alarmy i konfigurację.
| Pomiar i sterowanie: | Pomiar na poziomie listwy |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 3-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | 230/400V Wye 32A IEC 60309 3P+N+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 400V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 22.2kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (18) IEC320 C13 ,
(18) Cx |
| Ilość gniazdek: | 36 |
| Ilość gniazdek C13: | 18 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 18 |
| Zabezpieczenie przeciążeniowe: | 6 |
| Wymiary: | 56mm x 65mm x 1780mm |
| Waga netto(kg): | 6.8 |
| Waga brutto(kg): | 9.2 |
| Wymiary opakowania: | 1940 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
