Part Number: PX4-1917-E7V2
- Pomiar na poziomie listwy — PDU pokazuje pobór całej listwy, co pomaga kontrolować obciążenie szafy.
- Pomiar bezpieczników — monitoring zabezpieczonych obwodów pozwala wychwycić nierówny rozkład obciążenia.
- 24 gniazda wyjściowe — układ 12x IEC320 C13 i 12x Cx obsługuje urządzenia z różnymi złączami IEC.
- 3-fazowe zasilanie 22.2kVA — model pracuje przy 400V i 32A, z wejściem IEC 60309 32A.
- Pomiar klasy 0.5 w rodzinie PX4 — platforma PX4 mierzy energię i jakość zasilania z dokładnością klasy 0.5.
- Czujniki środowiskowe — seria obsługuje czujniki temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
- Kontroler iX — wymienny kontroler udostępnia porty Ethernet, USB oraz RJ-45 dla czujników i PDU Link.
- Montaż pionowy 0U — listwa montuje się w szafie z uchwytem G4-HOLDER-FOR-ZU bez zajmowania jednostek U.

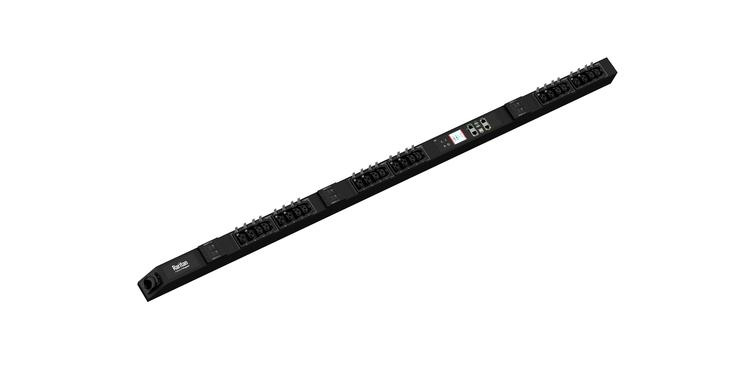

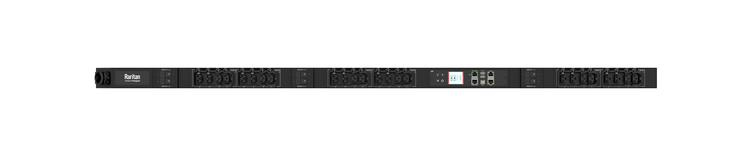

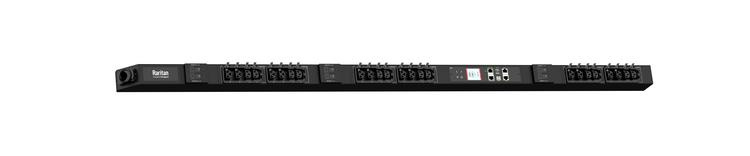

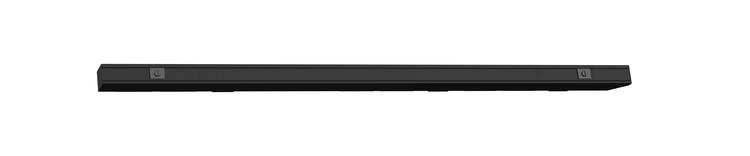

Raritan PX4-1917-E7V2 to inteligentna listwa PDU 0U do montażu pionowego w szafie rack. Model jest przeznaczony do zasilania 3-fazowego 400V, z prądem 32A i mocą znamionową 22.2kVA. Wejście wykorzystuje wtyk IEC 60309 32A w konfiguracji 3P+N+PE oraz przewód 3m. Na wyjściu dostępne są 24 gniazda: 12 IEC320 C13 i 12 Cx.
Listwa mierzy parametry na poziomie PDU, na liniach wejściowych oraz na bezpiecznikach. Rodzina PX4 realizuje pomiar napięcia, natężenia, mocy aktywnej, mocy rzeczywistej, energii i współczynnika mocy z dokładnością klasy 0.5. Platforma monitoruje jakość zasilania, w tym zniekształcenia harmoniczne, zapady i przepięcia napięcia, prąd w przewodzie neutralnym, prąd rozruchowy oraz współczynnik szczytu. Można podłączyć czujniki środowiskowe, między innymi temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
Kontroler iX ma dwa porty Ethernet 10/100/1000, dwa USB-A, USB-B oraz RJ-45 dla czujników i PDU Link. Seria PX4 obsługuje zarządzanie przez HTTP(S), SSH, SNMP v2/v3, MODBUS-TCP, JSON-RPC API i Redfish API. Możliwe jest kaskadowanie do 32 listew na jednym porcie Ethernet albo łączenie do 8 PDU we wspólnym widoku. Kolorowy LCD wyświetla pomiary, alarmy i informacje konfiguracyjne.
| Pomiar i sterowanie: | Pomiar na poziomie listwy |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 3-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | 230/400V Wye 32A IEC 60309 3P+N+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 400V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 22.2kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (12) IEC320 C13 ,
(12) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 12 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 12 |
| Zabezpieczenie przeciążeniowe: | 6 |
| Wymiary: | 56mm x 65mm x 1539mm |
| Waga netto(kg): | 5.9 |
| Waga brutto(kg): | 8.5 |
| Wymiary opakowania: | 1700 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
