Part Number: PX4-2161-E7
- Pomiar listwy — urządzenie mierzy parametry zasilania na wejściu, co pozwala kontrolować obciążenie całej gałęzi PDU.
- Sterowanie gniazdami — zdalne przełączanie wyjść ułatwia restart urządzeń i odłączanie nieużywanych odbiorników.
- 24 gniazda wyjściowe — układ 12x C13 i 12x Cx pozwala zasilić różne typy sprzętu w jednej pionowej listwie.
- Pomiar na bezpiecznikach — monitoring zabezpieczeń pomaga wykrywać przeciążenia poszczególnych obwodów.
- Czujniki środowiskowe — listwy z rodziny PX4 obsługują czujniki temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
- Łączenie PDU — rodzina PX4 umożliwia połączenie do 8 listew oraz kaskadowanie wielu urządzeń przez Ethernet lub USB.
- Wymienny kontroler i LCD — kontroler iX oraz kolorowy wyświetlacz ułatwiają obsługę lokalną i serwis.

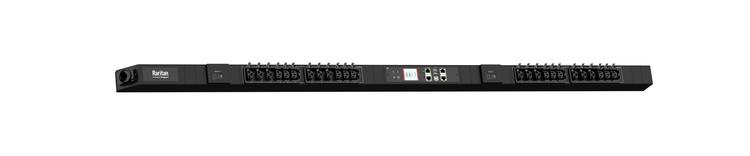

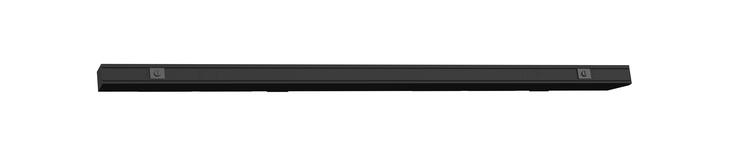

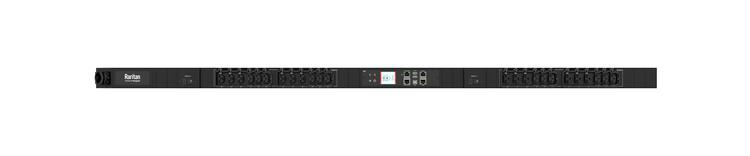

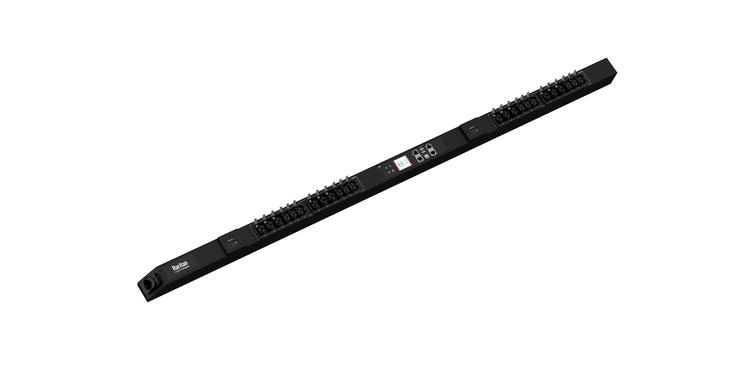

Raritan PX4-2161-E7 to inteligentna listwa zasilająca PDU do pionowego montażu 0U w szafie rack. Model pracuje z zasilaniem 1-fazowym 230V, prądem 32A i mocą znamionową 7.4kVA. Na wyjściu dostępne są 24 gniazda: 12 IEC320 C13 oraz 12 Cx. Wejście zrealizowano przez wtyk IEC 60309 32A, a przewód ma długość 3m.
Ten wariant zapewnia pomiar na poziomie listwy oraz pomiar na liniach wejściowych i bezpiecznikach. Rodzina PX4 mierzy napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością miernika klasy 0.5. Platforma monitoruje także jakość zasilania, w tym harmoniczne, zapady i przepięcia napięcia, prąd rozruchowy oraz współczynnik szczytu. Do listwy można podłączać czujniki środowiskowe, między innymi temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
Zarządzanie obejmuje zdalne przełączanie gniazd oraz dostęp przez sieć 10/100/1000 BaseT Ethernet. Listwy PX4 obsługują między innymi HTTP(s), SSH, SNMP v2/v3, JSON-RPC API, MODBUS-TCP i Redfish API. Platforma pozwala łączyć do 8 listew oraz kaskadować 32 PDU na jednym porcie Ethernet albo 16 przez USB. Lokalną obsługę ułatwia kolorowy wyświetlacz LCD i wymienny kontroler iX.
| Pomiar i sterowanie: | Pomiar na poziomie listwy, zarządzanie na poziomie gniazdek |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Tak |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 1-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | IEC 230V/32A 2P+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 230V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 7.4kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (12) IEC320 C13 ,
(12) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 12 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 12 |
| Zabezpieczenie przeciążeniowe: | 2 |
| Wymiary: | 56mm x 65mm x 1539mm |
| Waga netto(kg): | 5.0 |
| Waga brutto(kg): | 7.4 |
| Wymiary opakowania: | 1700 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
