Part Number: PX4-2699-E7V2
- Pomiar na poziomie listwy — administrator kontroluje obciążenie całej listwy bez schodzenia do pojedynczych odbiorników.
- Zdalne przełączanie gniazd — umożliwia restart zasilania podłączonych urządzeń bez fizycznego dostępu do szafy.
- Pomiar wejścia i bezpieczników — ułatwia wykrywanie przeciążeń na liniach wejściowych oraz kontrolę obwodów zabezpieczonych.
- 36 gniazd wyjściowych — konfiguracja 18x C13 i 18x Cx pozwala zasilić dużą liczbę urządzeń w jednej szafie.
- Rodzina PX4 z miernikiem klasy 0.5 — listwy z tej serii mierzą napięcie, prąd, moc, energię i współczynnik mocy z dokładnością klasy 0.5.
- Czujniki środowiskowe — obsługa czujników temperatury, wilgotności, zalania, przepływu powietrza i otwarcia szafy wspiera nadzór nad warunkami pracy.
- Łączność sieciowa i protokoły — Ethernet 10/100/1000 oraz HTTP(s), SSH, SNMP v2/v3, MODBUS-TCP i Redfish API pozwalają włączyć PDU do systemów monitoringu.
- Montaż 0U i wymienny kontroler — pionowa instalacja oszczędza miejsce w racku, a kontroler iX upraszcza obsługę serwisową.

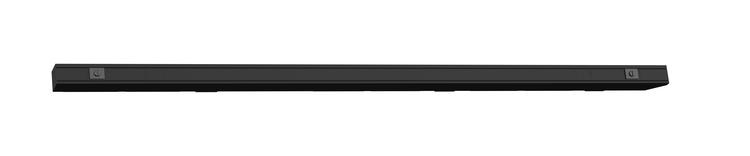

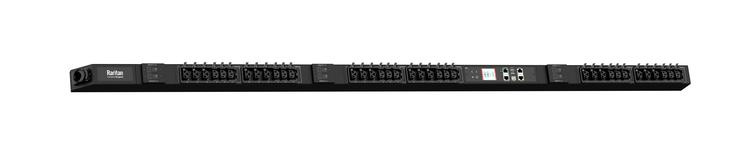

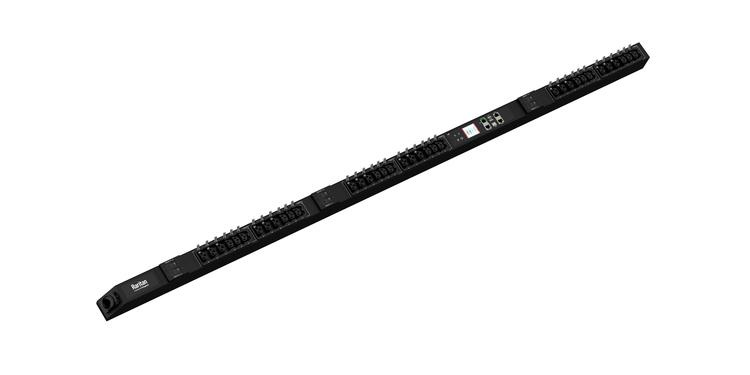

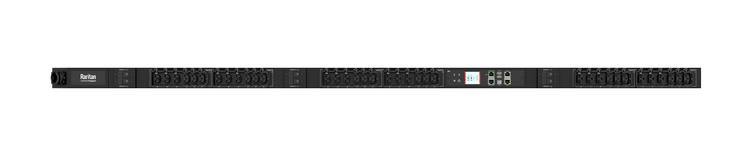

Raritan PX4-2699-E7V2 to 3-fazowa listwa PDU do pionowego montażu 0U w szafie rack. Pracuje przy napięciu 400V i prądzie 32A, z mocą znamionową 22.2kVA. Model ma 36 gniazd wyjściowych: 18x IEC320 C13 oraz 18x Cx. Zasilanie doprowadzane jest przez wtyk IEC 60309 32A 3P+N+PE, z przewodem o długości 3 m.
Ten wariant realizuje pomiar na poziomie listwy oraz umożliwia zdalne zarządzanie gniazdami. Mierzone są linie wejściowe i bezpieczniki, co pomaga kontrolować obciążenie obwodów. Listwy z rodziny PX4 mierzą napięcie, prąd, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością miernika klasy 0.5. Obsługiwane są także czujniki środowiskowe, między innymi temperatury, wilgotności, zalania, przepływu powietrza i otwarcia szafy.
Kontroler iX udostępnia dwa porty Ethernet 10/100/1000, porty USB-A i USB-B oraz port RJ-45 dla czujników i łączenia PDU. Zarządzanie może odbywać się przez HTTP(s), SSH, Telnet, SNMP v2/v3, MODBUS-TCP, JSON-RPC API i Redfish API. Seria PX4 pozwala kaskadować listwy oraz łączyć do 8 PDU we wspólnym widoku, a kolorowy wyświetlacz LCD pokazuje pomiary, alarmy i informacje konfiguracyjne.
| Pomiar i sterowanie: | Pomiar na poziomie listwy, zarządzanie na poziomie gniazdek |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Tak |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 3-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | 230/400V Wye 32A IEC 60309 3P+N+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 400V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 22.2kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (18) IEC320 C13 ,
(18) Cx |
| Ilość gniazdek: | 36 |
| Ilość gniazdek C13: | 18 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 18 |
| Zabezpieczenie przeciążeniowe: | 6 |
| Wymiary: | 56mm x 65mm x 1780mm |
| Waga netto(kg): | 7.7 |
| Waga brutto(kg): | 10.1 |
| Wymiary opakowania: | 1940 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
