Part Number: PX4-2917-E7V2
- Pomiar na poziomie listwy — pozwala śledzić całkowite obciążenie PDU w szafie rack.
- Zdalne przełączanie gniazd — umożliwia odłączenie lub restart zasilania podłączonych odbiorników z poziomu sieci.
- Pomiar wejścia i bezpieczników — daje wgląd w obciążenie linii zasilających oraz obwodów zabezpieczonych.
- 24 gniazda wyjściowe — układ 12x C13 i 12x Cx pasuje do szaf z mniejszą liczbą odbiorników niż wersje 36-gniazdowe.
- Rodzina PX4 z miernikiem klasy 0.5 — listwy PX4 mierzą napięcie, prąd, moc, energię i współczynnik mocy z dokładnością klasy 0.5.
- Obsługa czujników — czujniki temperatury, wilgotności, zalania, przepływu powietrza i otwarcia szafy można włączyć do monitoringu PDU.
- Protokoły zarządzania — HTTP(s), SSH, SNMP v2/v3, MODBUS-TCP, JSON-RPC API i Redfish API ułatwiają integrację z DCIM lub NMS.
- Format 0U — pionowy montaż na uchwycie G4-HOLDER-FOR-ZU nie zajmuje przestrzeni na urządzenia 19 cali.

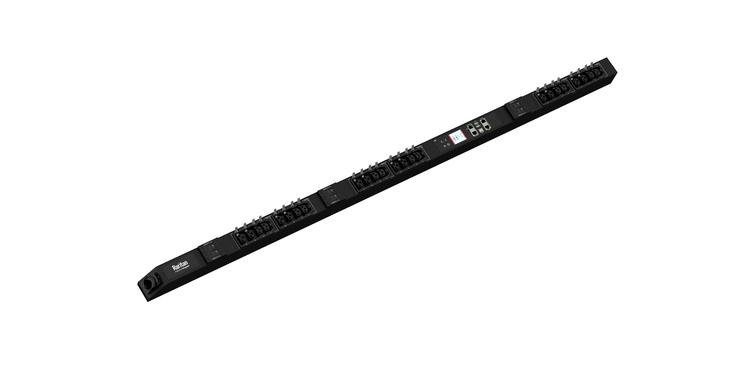

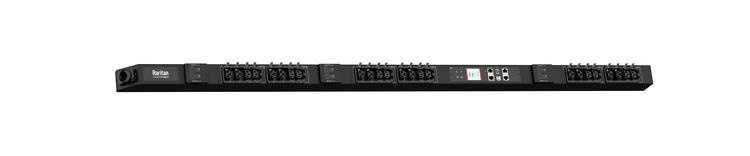

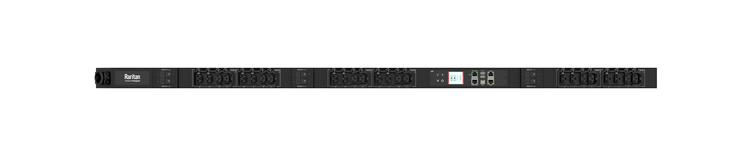

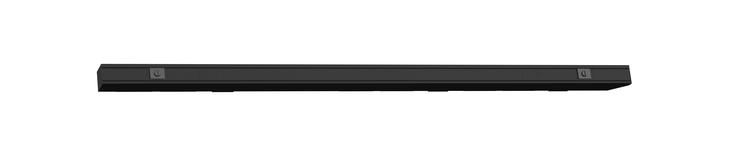

Raritan PX4-2917-E7V2 to 3-fazowa listwa PDU w formacie 0U, przeznaczona do pionowego montażu w szafie rack. Parametry zasilania to 400V, 32A i moc znamionowa 22.2kVA. Na obudowie znajdują się 24 gniazda: 12x IEC320 C13 oraz 12x Cx. Wejście zasilania wykorzystuje wtyk IEC 60309 32A 3P+N+PE i przewód 3 m.
Model zapewnia pomiar na poziomie listwy oraz zdalne zarządzanie gniazdami. PDU mierzy linie wejściowe i bezpieczniki, dzięki czemu można kontrolować obciążenie zasilania bez otwierania szafy. Listwy z rodziny PX4 mierzą napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością klasy 0.5. Do PDU można podłączyć czujniki środowiskowe, w tym temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
Kontroler iX ma dwa porty Ethernet 10/100/1000, dwa USB-A, jeden USB-B oraz port RJ-45 dla czujników i PDU Link. Zdalne zarządzanie obejmuje HTTP(s), SSH, Telnet, SNMP v2/v3, SMTP, JSON-RPC API, MODBUS-TCP i Redfish API. Seria PX4 obsługuje kaskadowanie wielu listew oraz łączenie do 8 PDU w jednym widoku, a kolorowy wyświetlacz LCD pokazuje wartości pomiarowe, alarmy i konfigurację.
| Pomiar i sterowanie: | Pomiar na poziomie listwy, zarządzanie na poziomie gniazdek |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Tak |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Tak |
| Pomiar na gniazdach: | Nie |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Tak |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 3-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | 230/400V Wye 32A IEC 60309 3P+N+PE 6Hr |
| Wtyk zasilający: | IEC 60309 32A |
| Nominalna wartość napięcia wejściowego: | 400V |
| Maksymalny prąd wejściowy: | 32A |
| Znamionowy prąd wejściowy: | 32A |
| Obciążalność: | 32A |
| Moc znamionowa: | 22.2kVA |
| Długość przewodu: | 3m |
| Gniazda (złącza wyjściowe): | (12) IEC320 C13 ,
(12) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 12 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 12 |
| Zabezpieczenie przeciążeniowe: | 6 |
| Wymiary: | 56mm x 65mm x 1539mm |
| Waga netto(kg): | 6.8 |
| Waga brutto(kg): | 9.2 |
| Wymiary opakowania: | 1700 x 255 x 125 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
