Part Number: PX4-43A8C-C8E7A0
- Pomiar na poziomie gniazd — pozwala przypisać zużycie energii do konkretnych odbiorników w szafie.
- 24 gniazda wyjściowe — konfiguracja 12x C13 i 12x Cx zapewnia dużą liczbę punktów zasilania w pionowej listwie.
- Zasilanie przez C20 — wejście IEC C20 obsługuje zakres 100-240V, z prądem znamionowym 16A.
- Rodzina PX4 z miernikiem klasy 0.5 — listwy tej serii mierzą napięcie, prąd, moc, energię i współczynnik mocy z dokładnością klasy 0.5.
- Monitoring jakości zasilania — seria PX4 rejestruje między innymi zniekształcenia harmoniczne, zapady i przepięcia napięcia oraz prąd rozruchowy.
- Obsługa czujników środowiskowych — do systemu można włączyć pomiar temperatury, wilgotności, przepływu powietrza, zalania i otwarcia szafy.
- Porty kontrolera iX — dwa porty Ethernet 10/100/1000, USB-A, USB-B oraz RJ-45 dla czujników i PDU Link wspierają integrację.
- Montaż 0U — pionowa instalacja z uchwytem G4-HOLDER-FOR-ZU nie zajmuje miejsca w przestrzeni 19 cali.

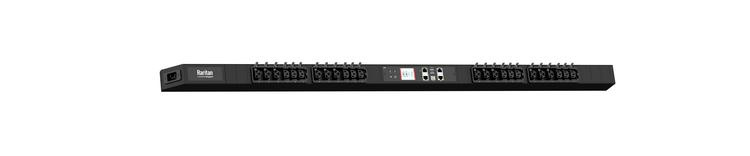

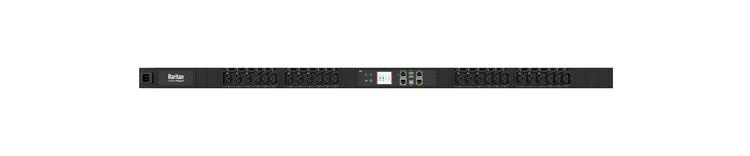

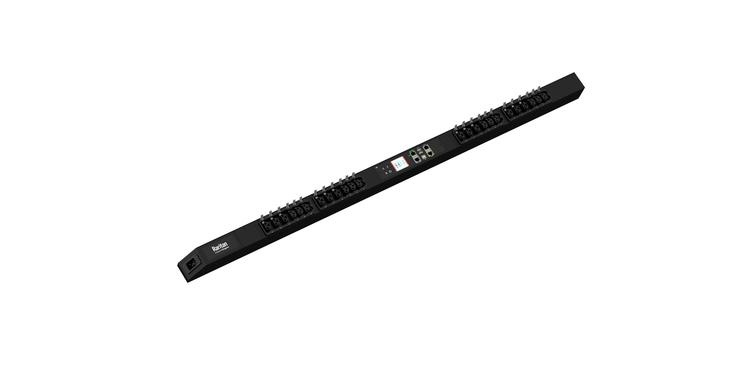

Raritan PX4-43A8C-C8E7A0 to 1-fazowa listwa PDU 0U do pionowego montażu w szafie rack. Pracuje z wejściem IEC C20 w zakresie 100-240V; w danych modelu podano napięcie nominalne 240V, prąd maksymalny 20A, prąd znamionowy 16A i moc 3.8kVA. Listwa ma 24 gniazda wyjściowe: 12x IEC320 C13 oraz 12x Cx.
Ten model mierzy pobór energii na poziomie gniazd oraz na liniach wejściowych. Dzięki temu administrator może sprawdzać obciążenie pojedynczych odbiorników i całej listwy. Listwy z rodziny PX4 mierzą napięcie, natężenie, moc aktywną, moc rzeczywistą, energię i współczynnik mocy z dokładnością klasy 0.5. Platforma obsługuje również monitoring jakości zasilania oraz czujniki środowiskowe, takie jak temperatura, wilgotność, zalanie, przepływ powietrza, obecność lub otwarcie szafy.
Kontroler iX w tej wersji ma dwa porty Ethernet 10/100/1000, dwa USB-A, jeden USB-B oraz port RJ-45 dla czujników i PDU Link. Zdalne zarządzanie w rodzinie PX4 obejmuje HTTP(s), SSH, Telnet, SNMP v2/v3, SMTP, JSON-RPC API, MODBUS-TCP i Redfish API. Listwy można kaskadować na jednym porcie Ethernet lub przez USB, a kolorowy wyświetlacz LCD pokazuje parametry zasilania, alarmy i informacje konfiguracyjne.
| Pomiar i sterowanie: | Pomiar na poziomie gniazdek |
| Pomiar energii: | Napięcie (V) ,
Natężenie (A) ,
Moc aktywna (kW) ,
Moc rzeczywista (kVA) ,
Energia (kWh) ,
Współczynnik mocy |
| Dokładność pomiaru: | Miernik klasy 0.5 |
| Monitorowanie jakości zasilania: | Zniekształcenia harmoniczne napięcia i prądu ,
Współczynnik mocy zniekształceń ,
Zapady i przepięcia napięcia ,
Prąd w przewodzie neutralnym ,
Prąd rozruchowy ,
Współczynnik szczytu |
| Zdalne przełączanie gniazd: | Nie |
| Pomiar na liniach wejściowych: | Tak |
| Pomiar na bezpiecznikach: | Nie |
| Pomiar na gniazdach: | Tak |
| Monitorowanie prądów szczątkowych (RCM): | Nie |
| Rozkład zasilania gniazd: | Naprzemienne obwody |
| Wymienny kontroler: | Nie |
| Obsługa czujników środowiskowych: | Tak |
| Kompatybilne czujniki: | Temperatura ,
Wilgotność ,
Przepływ powietrza ,
Różnica ciśnień ,
Pyły / cząstki stałe ,
Zalanie ,
Obecność / ruch ,
Wibracje ,
Styk bezpotencjałowy ,
Otwarcie szafy |
| Łączenie PDU: | Połączenie do 8 listew — listwa główna zbiera dane i pomiary z listew rozszerzających, a redundantne zasilanie pierwszej z nich utrzymuje pracę nawet po utracie zasilania listwy głównej |
| Kaskadowanie: | Kaskadowanie 32 listew na jednym porcie Ethernet lub 16 listew przez USB (tryb mostkowania); możliwe też jedno IP z przekierowaniem portów |
| Łączność sieciowa: | 10/100/1000 BaseT Ethernet ,
Redundantne 10/100/1000 BaseT Ethernet ,
Opcjonalne WiFi (802.11 a/b/g/n) |
| Zdalne zarządzanie: | HTTP(s) ,
SSH (CLI) ,
Telnet ,
RS-232 (Serial) ,
SNMP v2/v3 ,
SMTP ,
JSON-RPC API ,
MODBUS-TCP ,
Redfish API |
| Wyświetlacz: | Kolorowy wyświetlacz LCD ,
Napięcie ,
Natężenie ,
Moc aktywna ,
Alarmy ,
Informacje o konfiguracji ,
Automatyczna zmiana orientacji |
| Obsługa SecureLock: | Nie |
| Gniazda z blokadą IEC Lock: | Nie |
| Rodzaj zasilania: | 1-fazowe |
| Format PDU: | 0U |
| Wtyczka wejściowa: | IEC C20 100-240V Inlet |
| Wtyk zasilający: | C20 |
| Nominalna wartość napięcia wejściowego: | 240V |
| Nominalna wartość napięcia wyjściowego: | 100 - 240V |
| Maksymalny prąd wejściowy: | 20A |
| Znamionowy prąd wejściowy: | 16A |
| Obciążalność: | 16A |
| Moc znamionowa: | 3.8kVA |
| Długość przewodu: | Brak |
| Gniazda (złącza wyjściowe): | (12) IEC320 C13 ,
(12) Cx |
| Ilość gniazdek: | 24 |
| Ilość gniazdek C13: | 12 |
| Ilość gniazdek C19: | 0 |
| Ilość gniazdek Cx: | 12 |
| Zabezpieczenie przeciążeniowe: | Brak |
| Wymiary: | 56mm x 65mm x 1298mm |
| Waga netto(kg): | 3.2 |
| Waga brutto(kg): | 5.6 |
| Wymiary opakowania: | 1454 x 250 x 123 mm |
| Montaż: | G4-HOLDER-FOR-ZU |
| Temperatura pracy/środowisko: | 60°C |
| Wilgotność względna podczas pracy: | 85% |
| Wysokość robocza: | 0-10000ft |
| Zgodność z normami: | UL/CE |
| Gwarancja: | Standardowa gwarancja 2 lata |
