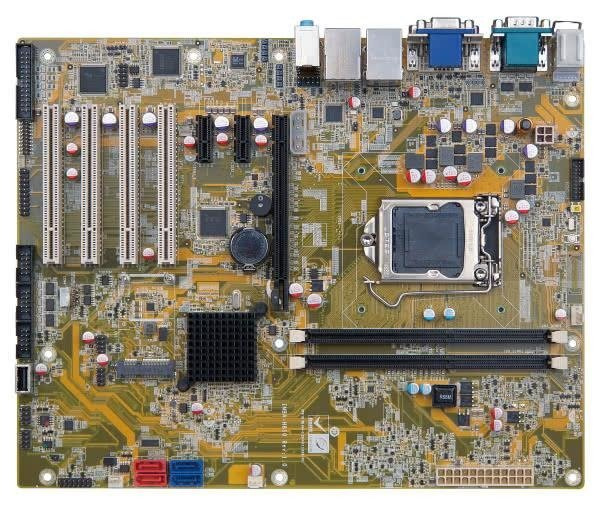

IMBA-H810

  • Płyta główna ATX z podstawką LGA1150 dla procesorów 4. generacji Intel Core i7/i5/i3, VGA/DVI-D/iDP, 2x GbE, 5x RS-232, 1x RS-422/485, 2x USB 3.0, 7x USB 2.0, 2x SATA-3, 2x SATA-2 i HD-audio (-20 ~ +60°C)
  • IMBA-H810

Płyta główna ATX z podstawką LGA1150 dla procesorów 4. generacji Intel Core i7/i5/i3, VGA/DVI-D/iDP, 2x GbE, 5x RS-232, 1x RS-422/485, 2x USB 3.0, 7x USB 2.0, 2x SATA-3, 2x SATA-2 i HD-audio (-20 ~ +60°C)


Features

  • 4th generation LGA1150 Intel Core i7/i5/i3, Pentium or Celeron processor supported
  • Dual-channel DDR3 1333/1600 MHz support up to 16 GB
  • Intel HD Graphics technology integrates high-performance graphics and media processing
  • USB 3.0, and SATA supported
  • TPM V1.2 hardware security function supported by TPM module
  • IEI One Key Recovery solution allows you to create rapid OS backup and recovery

Specifications

  • CPU: LGA1150 Intel Core i7/i5/i3, Pentium and Celeron processor supported
  • Chipset: Intel H81
  • Memory: Two 240-pin 1333/1600 MHz Dual-Channel DDR3 SDRAM Unbuffered DIMM supported
    (system max. 16 GB)
  • BIOS: UEFI
  • Graphics Engine:
    Intel HD Graphics Gen 7.5 supports DX11.1 and OpenCL 1.2, OpenGL 3.2 Full MPEG2, VC1, AVC Decode
  • Display Output:
    Dual independent display
    VGA (up to 1920x1200 @ 60 Hz)
    DVI-D (up to 2560x1600 @ 60 Hz)
    iDP interface for HDMI, LVDS, VGA, DVI, DP (up to 3840x2160 @60 Hz)
  • Ethernet:
    LAN1: Intel I217-LM with Intel AMT9.0 support
    LAN2: Intel I211-AT PCIe Controller
  • External I/O Interface:
    1x PS/2
    2x USB 3.0
    2x USB 2.0
    2x RS-232
  • Internal I/O Interface:
    1x IR (1x5 pin)
    1x KB/MS (1x6 pin)
    3x RS-232 (2x5 pin, P=2.54)
    1x RS-422/485 (1x4 pin, P=2.0)
    1x LPT (2x13 pin)
    1x USB 2.0 (180 degree type A)
    4x USB 2.0 (2x4 pin, P=2.54)
    2x SATA 3 Gb/s (SATA3, SATA4) (Red)
    2x SATA 6 Gb/s (SATA1, SATA2) (H81 supports AHCI, no RAID) (Blue)
  • Audio: Support 5.1 channel HD Audio by ALC662 (2x5 pin)
  • Front Panel:
    1x Front panel (2x7 pin, Power LED, HDD LED, Speaker, Power Button, Reset Button)
  • LAN LED: 2x LAN LED (1x2 pin)
  • TPM: 1x TPM (2x10 pin)
  • SMBus: 1x SMBus (1x4 pin)
  • I²C: 1x I²C (1x4 pin)
  • Expansion:
    1x PCIe x16
    2x PCIe x1
    1x PCIe Mini
    4x PCI
    1x mSATA (share with SATA4)
  • Watchdog Timer: Software Programmable support 1~255 sec. System reset
  • Digital I/O: 8-bit digital I/O (2x5 pin)
  • Fan Connector:
    1x CPU smart fan (1x 4 pin)
    1x System smart fan (1x 3 pin)
  • Chassis Open: 1x Header (1x2 pin)
  • Power Supply: ATX power supply, ATX/AT mode support
  • Power Consumption: 3.3 V@0.83 A, 5 V@2.2 A, 12 V@3.88 A, 5 Vsb@0.3 A
    (Intel Core i7-4770K 3.90 GHz CPU with 8 GB (two 4 GB) 1333 MHz DDR3 memory)
  • Operating Temperature: -20 ~ +60°C
  • Storage Temperature: -30 ~ +70°C
  • Operating Humidity: 5 ~ 95%, non-condensing
  • Dimensions: 244 x 305 mm
  • Weight: GW: 1200 g, NW: 700 g

Ordering Information

  • IMBA-H810-R10 - ATX motherboard supports 22 nm LGA 1150 4th generation Intel Core i7/i5/i3, Pentium and Celeron CPU with Intel H81, DDR3, VGA/DVI-D/iDP, Dual Intel PCIe GbE, USB 3.0, SATA 6 Gb/s, HD Audio and RoHS

Optional Accessories

  • 19800-000049-RS - LPT flat cable, 280 mm

  • 19800-000051-RS - RS-232 cable, 230 mm, P=2.54

  • 19800-000075-RS - PS/2 KB/MS Y-cable with bracket, 220 mm

  • 19800-010500-100-RS - USB 3.0 cable with bracket, 457 mm

  • 32102-000100-200-RS - SATA power cable, MOLEX 5264-4P to SATA15P

  • 32205-001203-100-RS - RS-232 cable, 40-pin to four DB-9, 400 mm, P=2.54

  • 32205-003800-100-RS - RS-422/485 cable, 200 mm, P=2.0

  • DP-LVDS-R10 - DisplayPort to 24-bit dual-channel LVDS converter board (for IEI iDP connector)

  • DP-HDMI-R10 - DisplayPort to HDMI converter board (for IEI iDP connector)

  • DP-DVI-R10 - DisplayPort to DVI-D converter board (for IEI iDP connector)

  • DP-VGA-R10 - DisplayPort to VGA converter board (for IEI iDP connector)

  • DP-DP-R10 - DisplayPort to DisplayPort converter board (for IEI iDP connector)

  • CF-1156A-RS-R11 - High performance LGA1155/LGA1156 cooler kit, 1U chassis compatible, 73 W

  • CF-1156E-R11 - High performance LGA1155/LGA1156 cooler kit, 95 W

  • TPM-IN01-R11 - 20-pin infineon TPM module, software management tool, firmware V3.17
