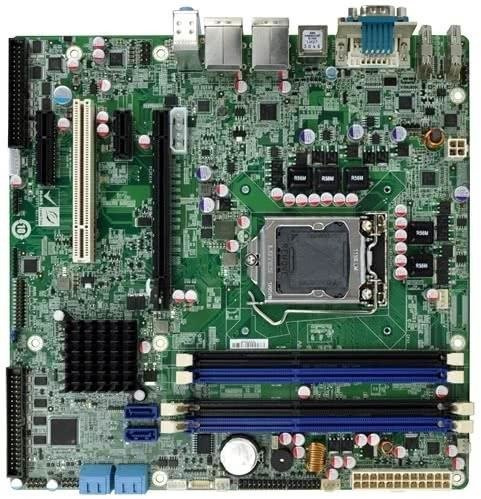

IMB-Q770

  • Płyta główna Micro-ATX z podstawką LGA1155 dla procesorów Intel Core i7/i5/i3, 2 x HDMI/1 x DVI-I, 2 x PCIe GbE, 9 x RS-232, 1 x RS-422/485, 6 x USB 2.0, 4 x USB 3.0, 4 x SATA-2, 2 x SATA-3 i HD-audio
  • IMB-Q770
Features
  • LGA1155 Intel Core i7/i5/i3 processor supported
  • Dual-channel DDR3 1600/1333MHz supports up to 32 GB
  • Intel PCIe GbE with Intel AMT 8.0 supported
  • Supports 3 displays with 2 displays in combination of HDMI, DVI and VGA
  • Supports PCI-Express generation 3.0 at 8GT/s I/O bandwidth
  • USB 3.0 and SATA 6 Gb/s supported
  • Supports much scalable serial ports
  • IEI One Key Recovery solution allows you to create rapid OS backup and recovery
Specifications
  • CPU: LGA1155 socket supports Intel Core i7/i5/i3 quad/dual core processor
  • System Chipset: Intel Q77
  • Memory: Four 240-pin 1600/1333 MHz dual-channel DDR3 SDRAM unbuffered DIMMs supported
    (system max. 32 GB)
  • BIOS: UEFI BIOS
  • Ethernet:
    Intel 82583V PCIe controller
    Intel 82579 PHY with Intel AMT 8.0 supported
  • Graphics Engine:
    Intel HD Graphics Gen 7 supports DX11 and OpenCL 1.1
    Full MPEG2, VC1, AVC Decode
  • Display Output:
    Dual HDMI integrated in the Intel Q77 (up to 1920 x 1200 @60Hz)
    DVI-I integrated in the Intel Q77 (up to 1920 x 1200 @60Hz)
  • Super I/O: Fintek F81866
  • Audio: Realtek ALC662 HD audio codec (Line-in, Line-out, Mic)
  • I/O interface:
    9 x RS-232
    1 x RS-422/485
    4 x USB 3.0 (rear I/O)
    6 x USB 2.0 (2 on rear, 2 by pin header)
    4 x SATA 3 Gb/s
    2 x SATA 6 Gb/s
    1 x 6-pin wafer for PS/2 KB/MS
  • Front Audio: 2 x 5-pin header
  • Front Panel:
    1 x Front panel connector (power LED, HDD LED, speaker, power button, reset button)
  • TPM: 2 x 10-pin header
  • SMBus: 1 x 4-pin wafer
  • I2C: 1 x 4-pin wafer
  • Infrared Interface: 1 x 5-pin infrared by pin header
  • Expansions:
    1 x PCIe x16 slot
    1 x PCIe x4 slot
    1 x PCIe x1 slot
    1 x PCI slot
  • Watchdog Timer: Software programmable supports 1~255 sec. system reset
  • Digital I/O: 24-bit Digital I/O (12-bit input, 12-bit output)
  • Fan Connector:
    1 x 4-pin CPU fan connector
    2 x 3-pin system fan connector
  • Power Supply: ATX power supply
  • Power Consumption:
    3.3 V@0.31 A, 5 V@2.91 A, 12 V@0.51 A, 12 V@2.12 A, -12 V@0.10 A
    (Intel Core i3 3200 3.2 GHZ CPU with four 1333 MHz 1 GB DDR3 memory)
  • Operating Temperature: -10 ~ +60°C
  • Operating Humidity: 5 ~ 95%, non-condensing
  • Dimensions: 244 x 244 mm
  • Weight: GW: 1200 g/NW: 700 g
Ordering Information
  • IMB-Q770-R10 - microATX motherboard supports 22 nm LGA1155 Intel Core i7/i5/i3 CPU with Intel Q77, DDR3, three independent displays via dual HDMI/DVI-I, dual Intel PCIe GbE, USB 3.0, SATA 6 Gb/s, ten serial ports, HD Audio and RoHS
Optional Accessories
  • 19800-003100-200-RS - Dual-port USB cable with bracket

  • 32205-003800-100-RS - RS-422/485 cable, 200 mm

  • 32205-001203-100-RS - Quad-port RS-232 cable without bracket, 400/400/400/400 mm

  • 32102-000100-200-RS - SATA power cable

  • 19800-000075-RS - PS/2 KB/MS Y-cable with bracket, 220 mm

  • CF-1156A-RS - High performance LGA1155/LGA1156 cooler kit, 1U chassis compatible, 73 W

  • CF-1156B-RS - High performance LGA1155/LGA1156 cooler kit, 95 W

  • CF-1156C-RS - LGA1155/LGA1156 cooler kit, 1U chassis compatible, 45 W

  • CF-1156D-RS - LGA1155/LGA1156 cooler kit, 1U chassis compatible, 65 W

  • TPM-IN01-R11 - 20-pin Infineon TPM module, SW management tool, firmware V3.17
