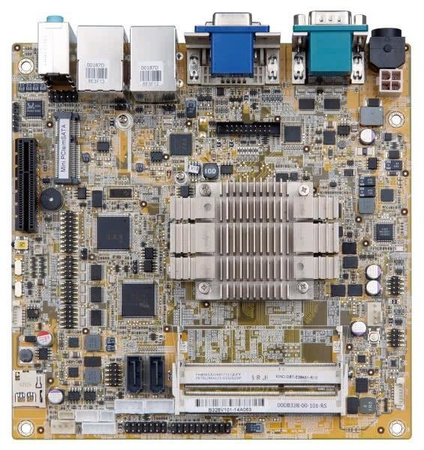

KINO-DBT-N28071

  • Płyta główna Mini-ITX z Intel Celeron N2807 1.58 GHz, VGA/DVI-D/iDP, 2x GbE, 5x RS-232, 1x RS-422/485, 2x USB 3.0, 6x USB 2.0, 2x SATA-2 i HD-audio (-20 ~ +70°C)
  • KINO-DBT-N28071

Płyta główna Mini-ITX z procesorem quad-core Intel Celeron N2807 1.58 GHz, VGA/DVI-D/iDP, 2x GbE, 5x RS-232, 1x RS-422/485, 2x USB 3.0, 6x USB 2.0, 2x SATA-2 i HD-audio (-20 ~ +70°C)


Features

  • Mini-ITX SBC with 22 nm Intel Atom on-board SoC
  • 1.35 V DDR3L 1066/1333 MHz SDRAM supporting up to 8 GB of memory
  • Dual independent display support
  • COM, USB 3.0, SATA 6 Gb/s, PCIe Mini, mSATA and HD Audio support
  • Support Intel VT-x techology

Specifications

  • SoC: Intel Celeron N2807 on-board SoC (1.58 GHz, dual-core, 2 MB cache, TDP=4.5 W)
  • BIOS: AMI UEFI BIOS
  • Memory: 2 x 204-pin 1066/1333 MHz dual-channel DDR3L SO-DIMM supported
    (system max. 8 GB)
  • Graphics Engine:
    Intel HD Graphics Gen 7 Engines with 4 execution units, supporting DX11.1, OpenGL 4.2 and OpenCL1.2
  • Display Output:
    Dual independent display
    VGA (up to 2560x1600 @ 60 Hz)
    DVI-D (up to 1920x1080 @ 60 Hz)
    iDP interface for HDMI, LVDS, VGA, DVI, DP (up to 2560x1600 @60 Hz)
  • Ethernet: Dual Realtek RTL8111E PCIe GbE controller
  • External I/O Interface:
    2x RS-232
    2x USB 2.0
    2x USB 3.0
  • Internal I/O Interface:
    1x KB/MS (1x6 pin)
    1x RS-422/485 (1x4 pin, P=2.0)
    4x USB 2.0 (2x4 pin, P=2.0)
    3x RS-232 (2x5 pin, P=2.54)
    2x SATA 3 Gb/s with 5 V, 12 V SATA power connector
  • SMBus: 1x SMBus (1x4 pin)
  • TPM: 1x TPM (2x10 pin)
  • Audio: Realtek ALC662 HD codec supports 5.1 channel
  • Front Panel:
    1 x Front panel (2x7 pin, Power LED, HDD LED, Speaker, Power Button, Reset Button)
  • LAN LED: 2x LAN LED (1x2 pin)
  • Expansion:
    1x Full-size PCIe Mini card slot
    1x microSD slot (E38XX SKU only)
    1x PCIe x4 slot (with PCIe x1 signal)
    1x mSATA share with SATA port 2
  • Digital I/O: 8-bit digital I/O (2x5 pin)
  • Fan Connector:
    1x CPU smart fan (1x4 pin)
    1x System smart fan (1x4 pin)
  • Power Supply:
    12 Vdc input
    1x External 4-pin DIN DC jack
    1x Internal 4-pin (2x2) power connector
  • Power Consumption: 12 V@1.64 A
    (Intel Celeron J1900 CPU with 4 GB 1333 MHz DDR3L memory)
  • Watchdog Timer: Software programmable support 1~255 sec. system reset
  • Operating Temperature: -20 ~ +70°C
  • Storage Temperature: -30 ~ +85°C
  • Operating Humidity: 5 ~ 95%, non-condensing
  • Dimensions: 170 x 170 mm
  • Weight: GW:900 g/NW: 400 g

Ordering Information

  • KINO-DBT-N28071-R10 - Mini-ITX SBC supports Intel Celeron dual-core processor N2807 (4.5W), VGA/DVI/iDP, Dual Intel PCIe GbE, USB 3.0, SATA, HD Audio and RoHS

Optional Accessories

  • 32205-003800-300-RS - RS-422/485 cable

  • 32205-002700-100-RS - RS-232 cable, 2, 200 mm, D-SUB 9, 2*5P P=2.0

  • 32006-000300-100-RS - PS/2 KB/MS Y-cable without bracket

  • DP-LVDS-R10 - DisplayPort to 24-bit dual-channel LVDS converter board (for IEI iDP connector)

  • DP-HDMI-R10 - DisplayPort to HDMI converter board (for IEI iDP connector)

  • DP-DVI-R10 - DisplayPort to DVI-D converter board (for IEI iDP connector)

  • DP-VGA-R10 - DisplayPort to VGA converter board (for IEI iDP connector)

  • DP-DP-R10 - DisplayPort to DisplayPort converter board (for IEI iDP connector)

  • TPM-IN01-R11 - 20-pin Infineon TPM module, software management tool, firmware V3.17
