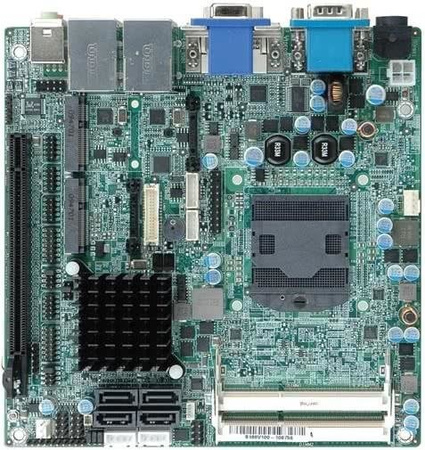

KINO-HM551

  • Płyta główna Mini-ITX z podstawką Socket G1 dla procesorów Intel mobile Core i7/i5/i3, VGA/LVDS/HDMI, 2 x PCIe GbE, 4 x RS-232, 2 x RS-232/422/485, 8 x USB 2.0, 4 x SATA II i audio
  • KINO-HM551
Features
  • Mini-ITX SBC with Socket G1 for Intel mobile Core i7/i5/i3 and Celeron processor
  • DDR3 800/1066 MHz dual-channel SDRAM supported up to 8 GB
  • 18/24-bit dual channel LVDS/ Analog CRT/ DVI/ HDMI output supported
  • PCIe x16 slot and dual PCIe Mini card for high speed device expansion
  • TPM V1.2 hardware security function supported by TPM module
  • IEI One Key Recovery solution allows you to create rapid OS backup and recovery
Specifications
  • CPU: Socket G1 for Intel mobile Core i7/ i5/ i3 and Celeron processor (Socket-988)
  • PCH: Intel HM55
  • Memory: Two 204-pin 4 GB (max.) 800/1066 MHz dual-channel DDR3 SDRAM SO-DIMM supported (System max. 8 GB)
  • BIOS: UEFI BIOS
  • Ethernet:
    Dual GbE LAN controller by Realtek RTL8111E
    LAN1 with ASF 2.0 support
  • Graphic Engine:
    Gen 5.75 with 12 Execution Units DirectX* 10, OpenGL* 2.1
  • Display Interface:
    Analog CRT by VGA connector (2048x1536)
    18/24-bit dual-channel LVDS (1600x1200)
    HDMI supports resolution up to 1080p DVI-D
    Note: The Intel quad-core processor is a discrete processor which does not integrate a graphic engine. If a quad-core processor is used on the motherboard, an additional graphic card must be installed in order to support display output. Otherwise, the display will show “No display output” when connected to the on-board display port.
  • Super I/O: Fintek F81865
  • Audio: Realtek ALC888 HD codec
  • I/O Interface:
    4 x RS-232
    2 x RS-232/422/485 with Auto Flow control
    8 x USB 2.0
    4 x SATA 3Gb/s with 2pcs DC power connector
    1 x 6-pin header for KB/MS
  • Expansion:
    1 x PCIe Mini card slot
    1 x Half size PCIe Mini card slot
    1 x PCIe x16 slot
  • TPM: 2 x 10-pin header
  • SMBus: 1 x 4-pin wafer connector
  • Watchdog Timer: Software programmable support 1~255 sec. system reset
  • Digital I/O: 8-bit digital I/O, 4-bit input / 4-bit output
  • Fan Connector:
    1 x 4-pin CPU fan connector
    1 x 3-pin system fan connector
  • Power Supply: Single voltage 12 Vdc input
    1 x external DIN 4-pin DC jack
    1 x internal 2x2-pin power connector AT/ATX support by jumper
  • Power Consumption: 12 V@4.67 A
    (2.66 GHz Intel Core i7 620 M CPU with DDR3 1333 MHz 4 GB*2 DIMM)
  • Temperature: Operation: -10 ~ +60°C
  • Humidity: Operation: 5% ~ 95%, non-condensing
  • Dimensions: 170 x 170mm
  • Weight: GW: 900 g / NW: 450 g
Ordering Information
  • KINO-HM551-R10 - Mini-ITX SBC with Socket G1 for Intel mobile Core i7/i5/i3 and Celeron CPU, VGA/DVI/LVDS/HDMI, Dual PCIe GbE, USB 2.0, Dual PCIe Mini, SATA 3Gb/s and Audio, RoHS

  • CB-USB02-RS - Dual USB cable with bracket

  • SAIDE-KIT01-R10 - SATA to IDE/CF Converter board

  • 19800-000110-RS - RS-232/422/485 cable with bracket

  • 32000-023800-RS - KB/MS Y cable

  • CF-989A-RS-R11 - CPU cooler for mobile Socket-G (PGA988) up to 55 W processor, Copper, 60 x 60 x 27.6 mm ,RoHS

  • TPM-IN01-R11 - 20-Pin Infineon TPM module, software management tool, firmware V3.17
