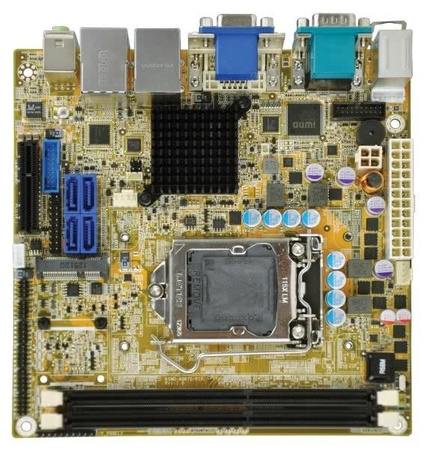

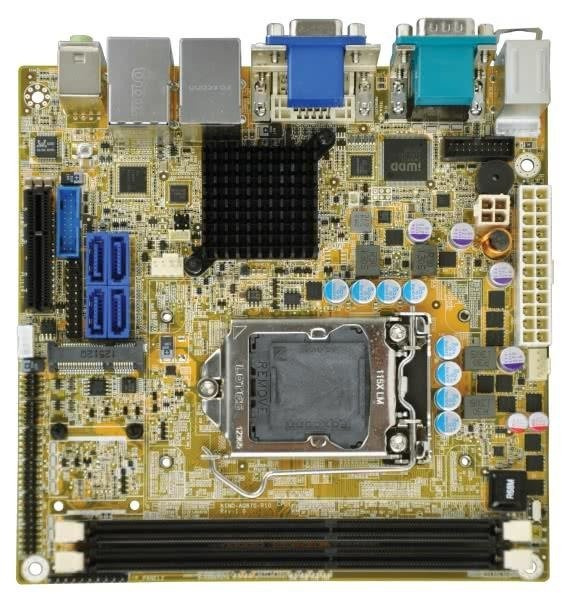

KINO-AQ870

  • Płyta główna Mini-ITX z podstawką LGA1150 dla procesorów 4. generacji Intel Core i7/i5/i3, VGA/DVI-D/DP, 2 x PCIe GbE, 5 x RS-232, 1 x RS-422/485, 4 x USB 3.0, 6 x USB 2.0, 4 x SATA-3 z RAID i HD audio
  • KINO-AQ870
Features
  • LGA1150 socket supports 4th Gen Intel Core i7/i5/i3 processor
  • DDR3 1066/1333/1600 MHz dual channel SDRAM
  • 3D micro-architecture enhancements supports for DX11.1, OCL 1.2 and OGL3.2
  • Rich media acceleration for hardware decode and encode acceleration
  • Intel GbE Lan with Intel AMT 9.0 supported
  • High speed I/O interface for USB 3.0, SATA 6 Gb/s and mSATA supported
  • IEI Jumper-less function
Specifications
  • CPU: LGA1150 socket supports 4th Gen Intel Core i7/i5/i3 processor
  • PCH: Intel Q87
  • Memory: Two 240-pin 1066/1333/1600 MHz dual-channel DDR3 SDRAM Unbuffered DIMM supported
    (system max. 16 GB)
  • BIOS: UEFI BIOS
  • Ethernet:
    Intel I211 PCIe controller
    Intel I217LM with Intel AMT supported
  • Graphic Engine:
    Support for DX11.1 and OpenGL3.2
    Full MPEG2, VC1, AVC Decode
  • Display Output:
    DVI-D Integrated in the CPU
    VGA Integrated in the Intel Q87
    DisplayPort integrated in the CPU (pin header for changing to HDMI, LVDS, VGA)
  • Super I/O: Fintek F81866
  • EC: ITE 8519
  • Audio: Realtek ALC662 HD Audio codec
  • I/O Interface:
    5 x RS-232
    1 x RS-422/485
    4 x USB 3.0 (2 x Rear I/O, 2 x pin header)
    6 x USB 2.0 (2 x Rear I/O, 4 x pin header)
    1 x 6-pin wafer for PS/2 KB/MS
    1 x 6-pin connector for PS2 KB/MS (Rear I/O)
    4 x SATA 6 Gb/s with raid support
  • Front Panel: 1 x Front Panel (Power LED, HDD LED, Speaker, Power Button, Reset Button)
  • LAN LED: 2 x 2 PIN for LAN1 LED, LAN2 LED
  • SM bus: 1 x 4-pin wafer
  • TPM: 2 x 10-pin pinheder
  • Expansion:
    1 x PCIex4
    1 x Mini PCIe card slot (colay mSATA)
  • Watchdog Timer: Software programmable support 1~255 sec. system reset
  • Digital I/O: 8-bit digital I/O (4-bit input, 4-bit output)
  • Fan Connector:
    1 x 4-pin CPU fan connector
    1 x 4-pin System fan connector
  • Power Supply: ATX Power Supply
  • Power Consumption: 3.3 V@1.11 A, 5 V@3.01 A, 12 V@0.12 A, Vcore@6.32 A, 5 Vsb@0.15 A
    (Intel 2.60 GHz CPU with two 1600 MHz 2 GB DDR3 memory)
  • Operating Temperature: -20 ~ +60°C
  • Operating Humidity: 5 ~ 95%, non-condensing
  • Dimension: 170 x 170 mm
  • Weight: GW: 900 g/NW: 450 g
Ordering Information
  • KINO-AQ870-R10 - Mini-ITX SBC with 4th Gen Intel Core i7/i5/i3 processor, DVI-D/VGA/ DP, Dual Intel PCIe GbE, USB 3.0, SATA 6 Gb/s, HD Audio and RoHS
Optional Accessories
  • 32000-070301-RS - Dual USB cable

  • 32200-000049-RS - RS232 cable, 200 mm

  • 32200-074800-RS - RS-422/485 cable, 200 mm

  • CF-1150SA-RS - Special cooler kit for LGA1150, High-performance compatible, 95 W

  • CF-1150SB-RS - Special cooler kit for LGA1150, High-performance compatible, 65 W

  • CF-1150SC-RS - Special cooler kit for LGA1150, 1U chassis compatible, 65 W

  • CF-1150SD-RS - Special cooler kit for LGA1150, 1U chassis compatible, 35 W

  • DP-LVDS-R10 - DisplayPort to 24 bit dual channel LVDS converter board (For iEi IDP connector)

  • DP-HDMI-R10 - DisplayPort to HDMI converter board (For iEi IDP connector)

  • DP-DVI-R10 - DisplayPort to DVI-D converter board (For iEi IDP connector)

  • DP-VGA-R10 - DisplayPort to VGA converter board (For iEi IDP connector)

  • TPM-IN01-R11 - 20-Pin Infineon TPM module, software management tool, firmware V3.17



Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
