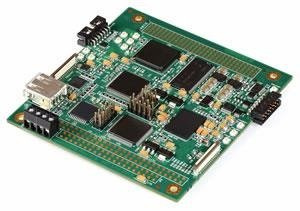

STANAGCOMP-IS-A - Konwerter STANAG3350 - PAL/NTSC/RS-170

Konwerter STANAG3350 na PAL/NTSC/RS-170

STANAGCOMP-IS-A jest inteligentnym samodzielnym konwerterem skanującym, który akceptuje sygnały wejściowe STANAG3350 klasy A i konwertuje je na PAL/NTSC/RS-170.

STANAGCOMP-IS-A oferuje szybką cyfryzację sygnału analogowego, skalowanie wideo, konwersję częstotliwości odświeżania i generator czasu. Zapewnia to bezproblemową i automatyczną konwersję sygnałów STANAG3350 z przeplotem RGB na progresywne analogowe sygnały kompozytowe.

STANAGCOMP-IS-A akceptuje wideo STANAG3350 jako oddzielne czerwone, zielone, niebieskie sygnały z impulsem synchronizacji wideo osadzonym w sygnale zielonym.

STANAGCOMP-IS-A jest inteligentnym urządzeniem samodzielnym z własnym, wbudowanym MPU i nie wymaga procesora hosta ani żadnego oprogramowania sterownika. Dla wygody mechanicznej moduł może być zamontowany na stosie PCI-104 bez konieczności korzystania z zasobów procesora hosta.

Cechy

• Przekształca STANAG3350 klasy A w standardowy kompozyt
• Oddzielne wejścia RGB z synchronizacją na kolorze zielonym
• Kompozytowe sygnały wyjściowe: PAL/NTSC/RS-170
• Samodzielna praca
• Nie wymaga systemu operacyjnego
• Standard PCI-104
• Pojedyncze zasilanie +5V

Zastosowania

• Aktualizacja wyświetlacza w kokpicie statku powietrznego
• Oprzyrządowanie lotnicze i kosmonautyczne
• Panel przyrządów
• Świadomość sytuacyjna

• Analogowe wejścia wideo


• Compliant with STANAG3350 Class A.
• STANAG3350 Class A 875 lines @ 30fps (based on RS-343)
• Separate Red / Green / Blue input with Sync-on-green
• 3 x 10bit analog-to-digital converters


• Analogowe wyjścia wideo


• PAL/NTSC/RS-170 (Composite)
• 10-bit digital-to-analog conversion


• Rozdzielczość wyjść wideo


• Standard PAL or NTSC


• Inne


• Intelligent stand-alone module, does not require host computer
• Standard 90 x 96 mm PCI-104 form factor
• Mechanical mounting for PCI-104 stack
• Single +5 V supply
• Operating temp: 0 ~ +60°C

• STANAGCOMP-IS-A-A - Stanag3350 Class A to PAL/NTSC/RS-170 converter (0 ~ +60°C)

• Cable-STANAGCOMP - Cable set for STANAGCOMP-IS-A (3 x u.FL-to-BNC coax input cables, 1 x Composite output cable)
