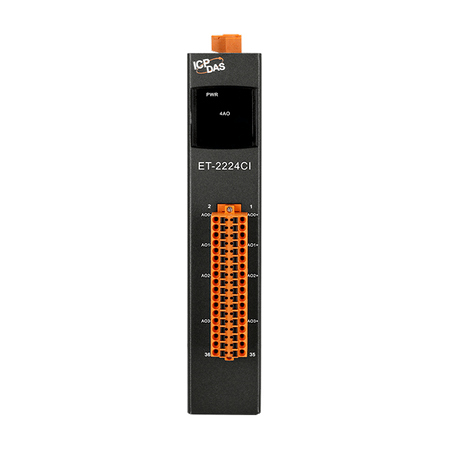

The ET-2224CI is Channel to Channel Isolation analog output module that includes 4 differential analog output channels, and allows a programmable output range on all analog outputs channels (0 ~ 5 V, +/-5 V, 0 ~ 10 V, +/-10 V, +4 ~ +20 mA or 0 ~ +20 mA). Each analog output channel can be configured for an individual range and provides an RF immunity level matching that defined by the IEC 61000-4-3 standard. Voltage and current outputs are programmable selectable, and the module also features per-channel open wire detection for +4 ~ +20 mA outputs, together with 4 kV ESD protection as well as 3750 VDC intra-module isolation. Options for configuring power-on and safe values are also included.
Features
- 3000 VDC Channel-to-Channel Isolation
- 4-channel differential analog outputs
- Built-in Web Server
- Open Wire Detection for Current Output
- RF Immunity
- Short Circuit Protection
- Support Modbus TCP/UDP Protocols
- Powerful 32-bit MCU Handles Efficient Network Traffic
- 2-port Ethernet Switch (LAN Bypass) for Daisy-Chain Wiring
- Dual Watchdog
- Easy Firmware Update via Ethernet
- Wide Operating Temperature Range: -25 ~ +75°C
| CPU: | 32-bit ARM |
| Watchdog Timer: | Yes, Module, Communication (Programmable) |
| EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| ESD (IEC 61000-4-2): | ±4 kV Contact for Each Terminal;±8 kV Air for Random Point |
| Surge (IEC 61000-4-5): | ±2 kV for Power Line |
| Status: | 1x Power and Communication;2x Ethernet |
| Kanały: | 4 Differential |
| Typ: | Voltage: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC;Current: 0 ~ +20 mA, +4 ~ +20 mA |
| Rozdzielczość: | 12-bit |
| Dokładność: | ±0.1% of FSR |
| Ochrona przed zwarciem: | Yes |
| Czas reakcji wyjścia DA: | 10 ms per channel |
| Programowalne nachylenie wyjścia: | Voltage: 0.0625 ~ 512 V/Second;Current: 0.125 ~ 1024 mA/Second |
| Wykrywanie otwartego przewodu: | Yes, +4 ~ +20 mA |
| Current Output Capacity: | 500 Ω |
| Zdolność do wytwarzania napięcia wyjściowego: | 10 V @ 10 mA |
| Izolacja kanał-kanał: | Yes, 3000 VDC |
| Power on Value: | Yes |
| Bezpieczna wartość: | Yes |
| Protokół: | Modbus TCP, Modbus UDP |
| Porty: | 2x RJ-45, 10/100 Base-Tx, Switch Ports |
| Security: | Password and IP Filter |
| Ochrona przed odwrotną polaryzacją: | Yes |
| Konsumpcja: | 6 W (Max.) |
| Zasilanie z bloku zacisków: | +10 ~ +48 VDC |
| Wymiary (mm): | 176 mmx 33 mmx 130 mm (Lx Wx H) |
| Installation: | DIN-Rail Mounting |
| Temperatura pracy: | -25 ~ +75°C |
| Temperatura przechowywania: | -30 ~ +80°C |
| Wilgotność: | 10 ~ 90% RH, Non-condensing |
