Główne cechy
• Obsługa protokołów OPC UA Server / Client oraz MQTT Client
• Obsługa RESTful API za pośrednictwem HTTP i HTTPS
• Obsługa jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa reguł logicznych: IF, THEN, ELSE
• Obsługa harmonogramów: wykonywanie ustawionych reguł o określonym czasie
• Obsługa dziennika zdarzeń: rejestrowanie zmian I/O w celu śledzenia urządzenia
• Obsługa oprogramowania do zarządzania w chmurze IoTstar
• Wbudowany serwer WWW do obsługi interfejsu użytkownika WWW
• Kanały I/O: 16 x DO
• Dwuzłączowy przełącznik Ethernet dla topologii daisy-chain
• Zgodność z IEEE 802.3af (PoE - zasilanie przez Ethernet)
Wprowadzenie

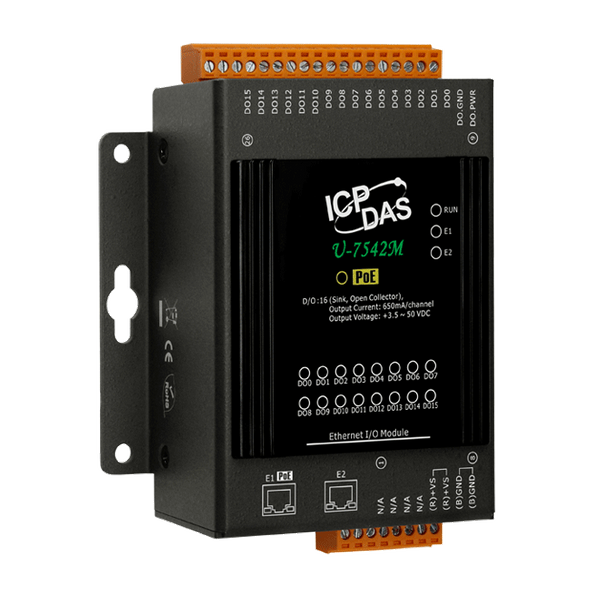

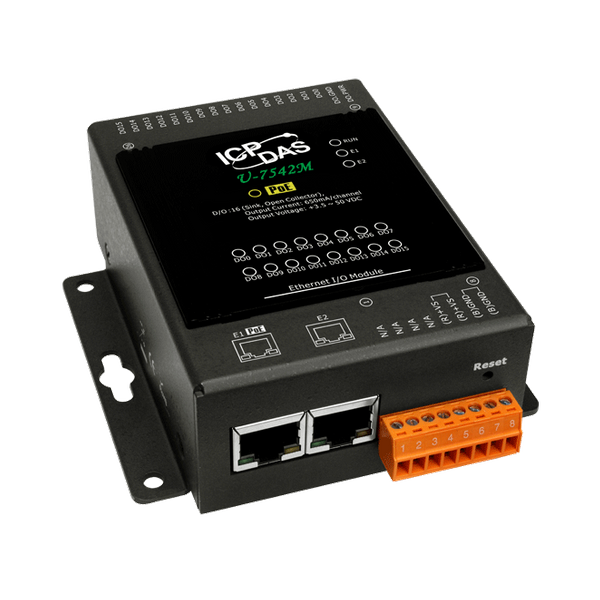

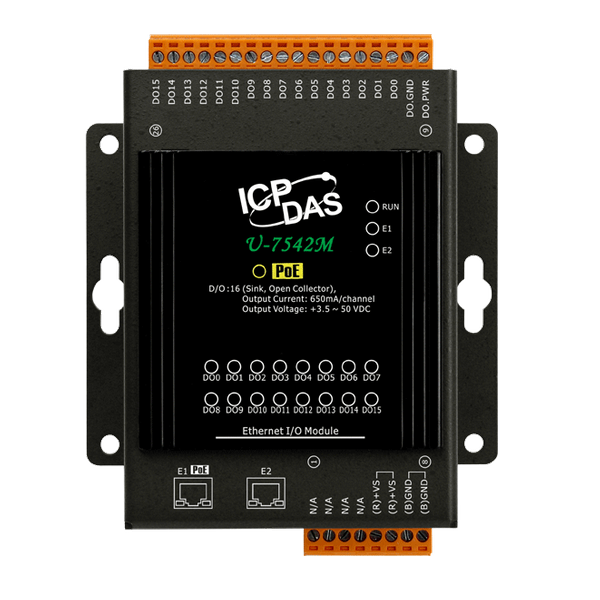

U-7542M to moduł UA I/O, który zapewnia 16 kanałów wyjściowych cyfrowych. Posiada wbudowany przełącznik Ethernet z dwoma portami do wdrożenia topologii daisy-chain. Okablowanie jest bardzo proste i może obniżyć całkowity koszt kabli i przełączników. Spełnia specyfikację zasilania przez Ethernet (PoE) zgodną z IEEE 802.3af (Klasa 2). Pozwala na odbieranie zasilania z sieci obsługującej PoE przez pary Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszcza projektowanie systemu, oszczędza miejsce oraz redukuje ilość okablowania i gniazd zasilania. Oferuje interfejs WWW do konfigurowania/kontrolowania/monitorowania modułów, połączeń i statusu I/O za pośrednictwem przeglądarki internetowej. Jest to łatwe, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (może wykonywać wszystkie komunikacje jednocześnie). Użytkownicy mogą wybrać tryb sieciowy w zależności od potrzeb. Umożliwia przesyłanie wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu sterowania lokalnego w celu wyświetlania, analizy lub strategii. Obsługuje skalowanie. Pozwala na przekształcenie sygnału analogowego na bardziej czytelną wartość. Obsługuje ustawianie reguł logicznych: IF, THEN, ELSE, umożliwia ustawienie warunku/działania dla I/O i punktu wirtualnego; Udostępnia funkcję harmonogramu do wykonywania ustawionych reguł o określonym czasie; Obsługuje funkcję RESTful API, umożliwia odczyt/zapis I/O i punktu wirtualnego za pośrednictwem HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | + 3.5 ~ + 50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/channel at 25°C ,
Direct drive power relay module |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.3 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.4 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
