Główne cechy
- Częstotliwość: ISM 2.4 GHz
- Standard: Bluetooth 4.0
- Zgodny z USB 1.1/2.0 (High Speed)
- Prędkość transmisji: 9600~115200 bps
- Zakres temperatur pracy: -40 °C ~ +80 °C
- Obsługuje wiele połączeń – maksymalnie 3 urządzenia typu slave
- Obsługuje dwa typy komunikacji - reklamowe i połączeniowe
- Zapewnia komendy AT do konfiguracji modułu
- LED-y wskazujące status / link RF
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- Brak zewnętrznego zasilania i anteny
Wprowadzenie

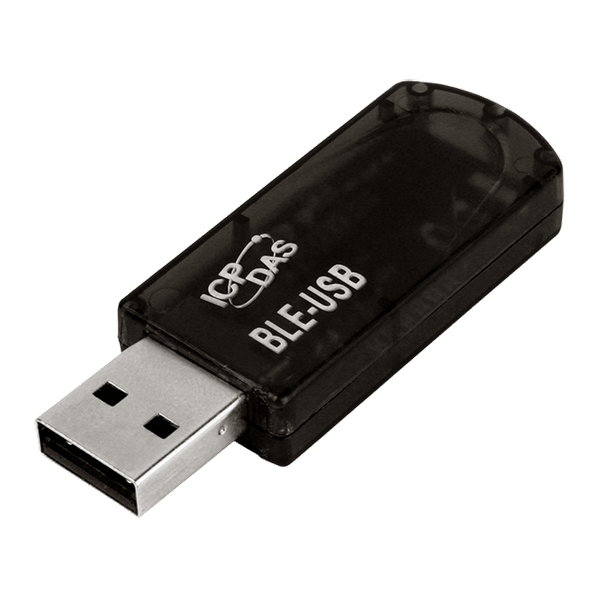

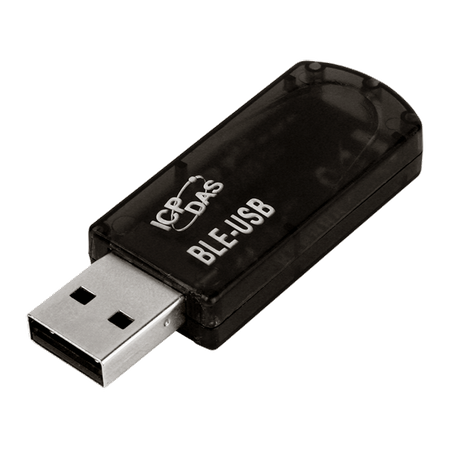

Moduł BLE-USB to mały, bezprzewodowy konwerter Bluetooth low energy (LE) oparty na standardzie Bluetooth 4.0, który pozwala na konwersję interfejsu USB do sieci piconet Bluetooth LE. BLE-USB ma dwa tryby transmisji – reklamowy oraz połączeniowy. Użytkownicy mogą nie tylko wysyłać pakiety reklamowe w trybie reklamowym, ale także pakiety połączeniowe w trybie połączeniowym. Obsługuje różne role w każdym trybie transmisji. Jedną z nich jest nadawca i obserwator w trybie reklamowym, a centralna i peryferyjna w trybie połączeniowym. Użytkownicy mogą korzystać z komend AT do konfiguracji BLE-USB. Komendy AT mogą nie tylko ustawiać rolę Bluetooth LE, ale także niektóre parametry połączenia (np. poziom mocy RF, parametry nadawania i ilość urządzeń podrzędnych). BLE-USB oferuje także mechanizm zabezpieczający podrzędnych. Mechanizm ten blokuje nielegalne master, a podrzędny ignoruje żądania połączenia od nielegalnego master. Dodatkowo ICPDAS zapewnia oprogramowanie do łatwej konfiguracji i testowania modułów BLE-USB przez USB.
Zastosowania
| Product Range: | Bluetooth Product |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Status ,
1 x RF link |
RF | |
| RF: Antenna: | 1.0 dBi chip antenna |
| RF: Data Transmission Rate: | 85 kbps |
| RF: Frequency Band: | 2.4 GHz ISM(2402~2480 MHz) |
| RF: RX Sensitivity: | -94 dBm |
| RF: Standard: | Bluetooth 4.0 |
| RF: Tx Power: | -20 ~ 4 dBm |
| RF: Max. Slaves: | 3 |
| RF: Transmission Distance (LoS): | 20 m |
Bluetooth LE | |
| Bluetooth LE: Connection Role: | Connection Mode: Central/Peripheral ,
Broadcast Mode: Observer/Broadcaster |
| Bluetooth LE: Standard: | Bluetooth 4.0 |
Porty COM | |
| Porty COM: Szybkość transmisji: | 9600~115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
USB | |
| USB: Specification: | USB 1.1 and USB 2.0 standard compatible |
| USB: Connector: | USB 2.0 ,
Type-A Plug |
| USB: Driver: | Windows 98/2000/XP/Vista/7/10 ,
WinPAC (WinCE6.0/7.0) ,
LinPAC (Linux kernel 3.0.0-19) |
| USB: Baud Rate: | 9600~115200 bps |
| USB: Data Format: | N,8,1 |
Power | |
| Power: Input Range: | USB Socket Powered |
| Power: Consumption: | 0.1 W(Max.) |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 19.8 x 58.4 x 9 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -25 ~ +75 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
