Name: ZT-CHK
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Może przechwytywać pakiety danych w standardzie IEEE 802.15.4
Nie wymaga zewnętrznej anteny
W pełni zgodny z USB 1.1/2.0 (wysoka prędkość)
Nie wymaga zewnętrznego zasilania
Zakres temperatur pracy: -25 °C ~ +75 °C

Wprowadzenie

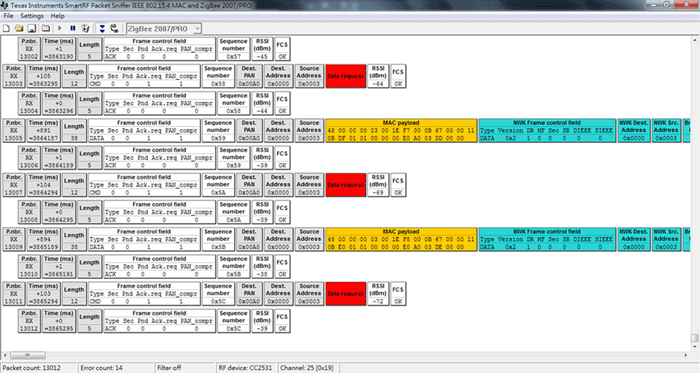

Moduł ZT-CHK to bezprzewodowy sniffer do przechwytywania i analizowania pakietów danych w standardzie IEEE 802.15.4 w czasie rzeczywistym za pomocą oprogramowania TI SmartRF Protocol Packet Sniffer (SPPS). Instalacja ZT-CHK na komputerze przez interfejs USB jest bardzo prosta. Dzięki oprogramowaniu SPPS użytkownicy mogą przeglądać lub przechowywać pakiety danych bezprzewodowych na komputerze, które są podobne do ZigBee 2007 (ZigBee Pro). Ponadto, jest to doskonały sposób dla użytkowników na analizę danych IEEE 802.15.4 w ich aplikacjach oraz na skuteczne skrócenie czasu testowania komunikacji bezprzewodowej.

SmartRF Protocol Packet Sniffer można pobrać ze strony (http://www.ti.com/tool/packet-sniffer). Podczas instalacji SmartRF Protocol Packet Sniffer, również zostanie zainstalowany sterownik ZT-CHK.

Zastosowania

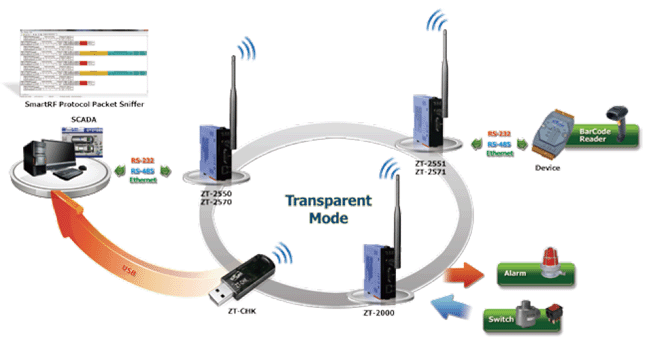

Automatyka budynkowa, Automatyka przemysłowa, Automatyzacja maszyn, Zdalna konserwacja, Zdalna diagnostyka, Sprzęt testowy.

Parametry techniczne:

Product Range:	Sniffer
Moduł CPU
CPU Module: CPU:	TI CC2531
ZigBee
ZigBee: Antenna:	2.4GHz-3dBi PCB Antenna (50Ω)
USB
USB: Connector:	Type-A Plug
USB: Driver:	Windows 2000/XP/Vista/7/8
Power
Power: Consumption:	0.15 W (Max.)
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	19.8 x 58.4 x 9 (W x L x H)
Status:	Available
