Name: PXES-2596E - Przemysłowa obudowa PXI Express 3U
Brand: Adlink

Datasheet Download

Platforma na poziomie podstawowym oferuje idealną równowagę między wydajnością a ceną
Prosta konstrukcja składająca się wyłącznie z tylnej płyty i zasilacza ATX, co ułatwia użytkowanie klientom kupującym pojedyncze płyty
Inteligentne zarządzanie obudową z automatyczną kontrolą prędkości wentylatora oraz monitorowaniem stanu temperatury i zasilania
Przepustowość systemowa do 16 GB/s i przepustowość peryferyjna do 4 GB/s dla wszystkich slotów

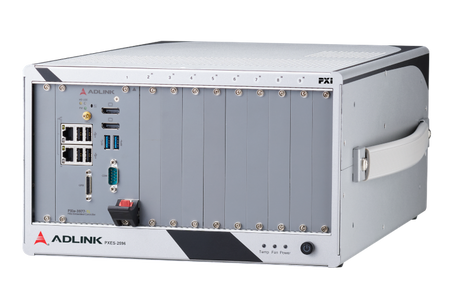

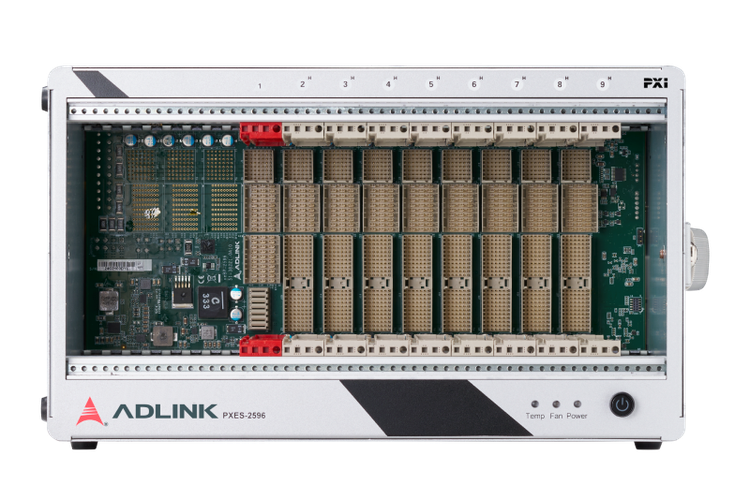

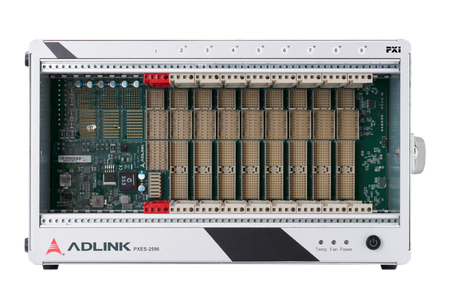

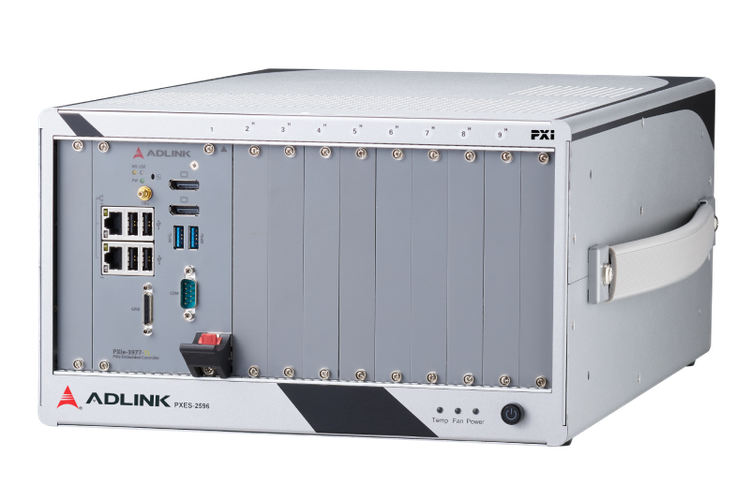

ADLINK PXES-2596 to 9-slotowa, w pełni hybrydowa obudowa PXI Express. Posiada 1 slot systemowy i 8 hybrydowych slotów, obsługujących moduły CompactPCI, PXI i PXI Express, zapewniając maksymalną elastyczność. Zbudowana na architekturze dwulinkowej PXI Express z przepustowością systemu 16 GB/s, wszystkie sloty peryferyjne obsługują PCIe Gen3 x4, oferując do 4 GB/s na slot.

Dla rozszerzonych konfiguracji dostępna jest również wersja 12-slotowa o nazwie PXES-2596E, z 1 slotem systemowym, 8 hybrydowymi slotami i 3 dodatkowymi slotami peryferyjnymi PXI Express. Zapewnia to większą gęstość slotów i lepszy stosunek ceny do wydajności.

Dodatkowo, obie wersje obsługują sprzedaż pojedynczych płyt i posiadają projekt zasilania ATX bez płyty zasilającej, co upraszcza integrację i ułatwia korzystanie klientom używającym pojedynczych płyt.

Obudowa integruje inteligentny system monitorowania, który raportuje prędkość wentylatorów, napięcia systemowe oraz temperaturę wewnętrzną w czasie rzeczywistym.

Nowy projekt krzywej wentylatora umożliwia PXES-2596 efektywne odprowadzanie ciepła Gen3, zapewniając do 58 W mocy chłodzenia na slot.

Informacje o zamówieniu

PXES-2596 - 9-gniazdowa całkowicie hybrydowa 3U Obudowa PXI Express z przepustowością systemu do 16 GB/s i zasilaczem ATX
PXES-2596E - wersja 12-gniazdowa (z zdalnym przedłużeniem lub jednym kontrolerem gniazd)
Xebp 2596 (tylko pojedyncza płytka) -
Xebp 2596E (tylko pojedyncza płytka) -

Akcesoria

Zestaw do montażu w szafie - Elastyczny zestaw do montażu w szafie dla PXES-2596
Zasilacz ATX 500W (dla pojedynczej płytki) -
Kable I/O (dla pojedynczej płytki) -

Parametry techniczne:

Typ obudowy:	Kaseta PXI Express (PXIe)
Format:	3U
Liczba slotów:	12
Slot systemowy:	1
Sloty hybrydowe:	8
Sloty peryferyjne:	3
Obsługiwane moduły:	CompactPCI , PXI , PXI Express
Interfejs magistrali:	Two-link PXI Express
Przepustowość systemowa:	16 GB/s
Przepustowość na slot:	4 GB/s
Standard PCIe:	PCIe Gen3 x4
Typ zasilacza:	ATX 500 W
Napięcie wejściowe:	100V – 240V AC 47/63 Hz
Zakres napięcia wejściowego:	Standardowy
Moc całkowita:	500 W
Szyny napięciowe:	+5Vsb , +12V , +5V , +3.3V , -12V
Złącze zasilania:	ATX
Rodzaj chłodzenia:	Aktywne (wentylatory)
Wentylatory:	2 x 210.38 CFM
Wydajność chłodzenia (system):	150 W
Wydajność chłodzenia (na slot):	58 W @ +40°C , 38 W @ +50°C
Sterowanie wentylatorami:	Automatyczne sterowanie obrotami + selektor prędkości wentylatora
Monitoring obudowy:	Obroty wentylatorów, napięcia systemowe i temperatura wewnętrzna w czasie rzeczywistym
Temperatura pracy:	0°C ~ +50°C
Temperatura przechowywania:	-20°C ~ +70°C
Wilgotność podczas pracy:	10% ~ 90% RH (bez kondensacji)
Odporność na uderzenia:	30G, 11 ms, half-sine
Odporność na wibracje:	0.3 Grms, 5–500 Hz, 3 osie (praca) , 2.46 Grms, 5–500 Hz, 3 osie (bez pracy)
Wymiary:	302.16 x 177.8 x 457 mm
Waga netto:	11 kg
Sposób montażu:	Opcjonalnie: Rack Mount Kit

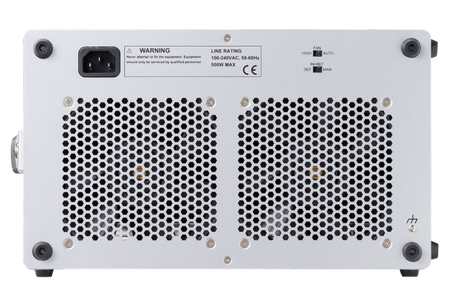

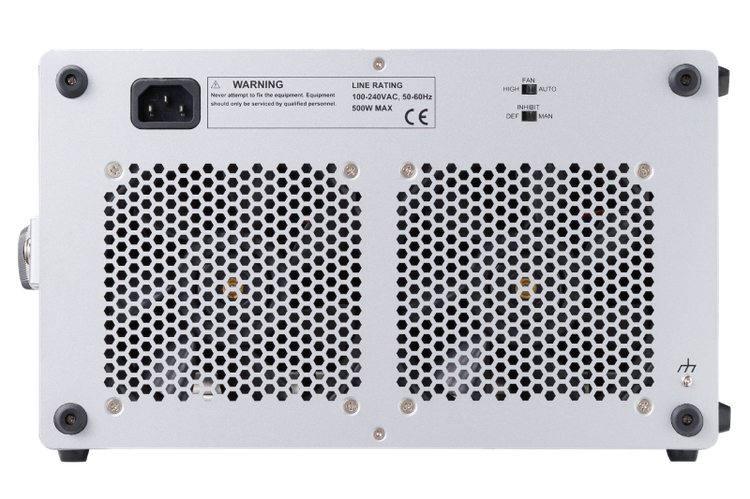

Elementy panelu tylnego:	Selektor prędkości wentylatora, selektor trybu Inhibit
Klasa EMC:	Class A
Zgodność z normami:	IEC 61326-1 Class A emissions; Basic immunity , FCC 47 CFR Part 15 Subpart B (Class A) , AS/NZS CISPR 11: Group 1, Class A emissions , AS/NZS CISPR 32: 2015 (Ed 2.0)/C1:2016: Class A
Wersje pokrewne:	PXES-2596 , Xebp 2596 , Xebp 2596E
Akcesoria:	Rack Mount Kit , 500W ATX PSU (For single board) , I/O Cables (For single board)
