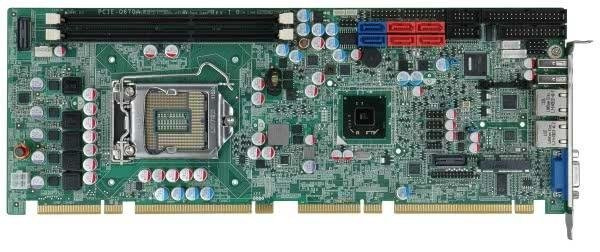

Karta procesorowa PICMG 1.3 - PCIE-Q670

  • Karta PICMG 1.3 SBC z podstawką LGA1155 dla procesorów Intel Core i7/i5/i3, VGA, 2 x GbE z ATM 7.0, 2 x RS-232, 1 x RS-422/485, 8 x USB 2.0, 2 x SATA-3 z RAID, 4 x SATA-2 z RAID i HD-audio
  • Karta procesorowa PICMG 1.3 - PCIE-Q670



Features

  • PICMG 1.3 full-size graphics grade solution
  • LGA1155 Intel Core i7/i5/i3/Pentium/Celeron processors supported
  • Up to 16 GB 1333 MHz dual-channel DDR3 SDRAM
  • Supports PCIe Mini expansion
  • Intel PCIe GbE with Intel AMT 7.0 support
  • Supports SATA 6Gb/s
  • Supports RAID function via SATA 6Gb/s and SATA 3Gb/s
  • TPM V1.2 hardware security provided by the TPM module
  • IEI One Key Recovery solution allows you to create rapid OS backup and recovery

Specifications

  • CPU: LGA1155 socket supports Intel Core i7/i5/i3/Pentium/Celeron processor
  • PCH: Intel Q67
  • Memory: Two 240-pin 1066/1333 MHz dual-channel unbuffered DDR3 SDRAM DIMMs supported
    (system max. 16 GB)
  • BIOS: UEFI BIOS
  • Graphics Engine:
    Intel HD Graphics Gen 6 supports for DX10.1 and OpenGL 3.0
    Full MPEG2, VC1, AVC Decode
  • Display Output:
    1 x VGA
  • Ethernet:
    LAN1: Intel 82583V PCIe controller
    LAN2: Intel 82579 PHY with Intel AMT 7.0 support
  • Super I/O: Fintek F81866
  • I/O Interface:
    2 x RS-232
    1 x RS-422/485
    1 x LPT
    1 x FDD
    2 x SATA 6 Gb/s (RAID 0/1/5/10 supported)
    4 x SATA 3 Gb/s (RAID 0/1/5/10 supported)
    8 x USB 2.0 (2 by rear IO, 6 by on-board pin header)
    1 x 6-pin wafer for KB/MS
  • Front Panel: 1 x Front panel connector (power LED, HDD LED, speaker, power button, reset button)
  • Audio: Supported by IEI AC-KIT-888HD audio kit
  • TPM: 1 x 20-pin header
  • SMBus: 1 x 4-pin wafer
  • Infrared Interface: 1 x 5-pin header
  • Expansions:
    PCIe signal and PCI signal via golden finger
    1 x PCIe Mini slot (with USB 1.1/2.0 signal)
  • Watchdog Timer: Software programmable supports 1~255 sec. system reset
  • Digital I/O: 8-bit digital I/O (4-bit input, 4-bit output)
  • Fan Connector:
    1 x 4-pin smart Fan Connector
  • Power Supply: AT/ATX power supply supported
  • Power Consumption:
    5 V@3.45 A, 12 V@0.32 A, Vcore_12 V@5.24 A, 3.3 V@1.69 A, 5 Vsb@0.17 A
    (3.4 GHz Intel Core i7-2600K with two 2 GB 1333 MHz DDR3 memory)
  • Operating Temperature: -10 ~ +60°C
  • Operating Humidity: 5 ~ 95%, non-condensing
  • Dimensions: 338 x 126 mm
  • Weight: GW: 1200 g/NW: 420 g

Ordering Information

  • PCIE-Q670-R20 - Full-size PICMG 1.3 CPU card supports LGA1155 32nm Intel Core i7/i5/i3/Pentium/Celeron CPU with Intel Q67, DDR3, VGA, dual Intel PCIe GbE, SATA 6 Gb/s, PCIe Mini, HD Audio and RoHS

Optional Accessories

  • 32205-003800-100-RS - RS-422/485 cable, 200 mm

  • 19800-000075-RS - KB/MS cable with bracket

  • SAIDE-KIT01-R10 - SATA to IDE/CF converter board

  • 32102-000100-200-RS - SATA power cable

  • 32229-000100-100-RS - FDD flat cable

  • 32200-015100-RS - LPT cable

  • AC-KIT-888HD-R10 - 7.1 channel HD audio kit with Realtek ALC888 supports dual audio streams

  • CPU-DT-i5-2500T - Intel Core i5-2500T processor, LGA1155, quad core 2.3 GHz, 6 M cache, 45 W, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-i5-2390T - Intel Core i5-2390T processor, LGA1155, dual core 2.7 GHz, 3 M cache, 35 W, AMT, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-i3-2100T - Intel Core i3-2100T processor, LGA1155, dual core 2.5 GHz, 3 M cache, 35 W, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-P-G620T - Intel Pentium G620T processor, LGA1155, dual core 2.2 GHz, 3 M cache, 35W, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-C-G440 - Intel Celeron G440 processor, LGA1155, single core 1.6 GHz, 1 M cache, 35 W, compatible with CF-1156C-RS CPU cooler

  • CF-1156A-RS - High-performance LGA1155/LGA1156 cooler kit, 1U chassis compatible, 73 W

  • CF-1156B-RS - High-performance LGA1155/LGA1156 cooler kit, 95 W

  • CF-1156C-RS - LGA1155/LGA1156 cooler kit, 1U chassis compatible, 45 W

  • CF-1156D-RS - LGA1155/LGA1156 cooler kit, 1U chassis compatible, 65 W



Parametry techniczne:
Standard:
PICMG 1.3 Full-Size
Generacja procesora:
2
Obsługiwane procesory:
Intel® Core™ i7
,
Intel® Core™ i5
,
Intel® Core™ i3
,
Pentium®
,
Celeron®
Rodzaj chłodzenia:
Brak
Socket:
LGA 1155
Chipset:
Intel® Q67
Pamięć RAM:
Niezainstalowana
Rodzaj pamięci RAM:
DDR3 DIMM
Maksymalna pamięć RAM:
16GB
Ilość slotów RAM:
2
Szeroki zakres zasilania wejściowego:
Nie
Zasilanie:
5V/12V
,
AT/ATX
Zakres temperatur pracy:
Rozszerzony
Temperatura pracy:
-10ºC ~ 60ºC
Funkcje dodatkowe:
Watchdog Timer
,
RAID 0/1/5/10
,
Intel® Active Management (iAMT)
Sygnał dla złącz rozszerzeń (przez plater):
PCIe x16
,
PCIe x4
,
4x PCI
Złącza
Porty COM:
5
Porty USB:
12
RS-232:
4
RS-422/485:
1
USB 2.0:
12
LAN:
2
VGA:
1
SATA III:
2
SATA II:
4
PCIe Mini:
1
KB/MS:
1
LPT:
1
Infrared Interface:
1
Digital I/O:
8-bit digital I/O
Audio:
1
SMBus:
1
I²C:
1
TPM:
1
Komunikacja bezprzewodowa
iRIS-2400:
Opcjonalnie
Waga netto(kg):
0.42
Waga brutto(kg):
1.2
