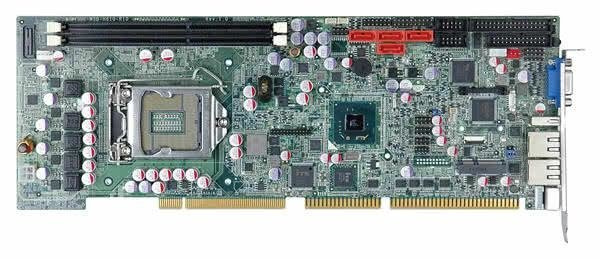

Karta procesorowa PICMG 1.0 - WSB-H610-DVI

  • Karta PICMG 1.0 SBC z podstawką LGA1155 dla procesorów Intel Core i7/i5/i3/Pentium/Celeron, VGA/DVI-D, 2 x GbE, 2 x RS-232, 1 x RS-422/485, 7 x USB 2.0, 4 x SATA-2 i audio; temp. pracy -10 ~ +60°C
  • Karta procesorowa PICMG 1.0 - WSB-H610-DVI
Features
  • Full-size PICMG 1.0 CPU card with LGA1155 Intel Core i7/i5/i3/Pentium/Celeron processor supported
  • Two DDR3 & DDR3L 1333/1066 MHz DIMM SDRAM supported up to 16 GB
  • Embedded controller on board supports infrared and PECI 2.0 technologies
  • Dual Realtek PCIe GbE and LAN1 with ASF 2.0 support
  • TPM V1.2 hardware security function supported by TPM module
  • IEI One Key Recovery solution allows you to create raipd OS backup and recovery
Specifications
  • CPU: LGA1155 socket supports Intel Core i7/i5/i3/Pentium/Celeron processor
  • PCH: Intel H61
  • Memory: Two 240-pin 1333/1066 MHz dual-channel DDR3 & DDR3L (1.35 V) DIMMs supported
    (system max. 16GB)
  • BIOS: UEFI
  • Graphics Engine:
    Intel HD Graphics Gen 6 supports DX10.1 and OpenGL 3.0
    Full MPEG2, VC1, AVC Decode
  • Display Output:
    1 x VGA
    1 x DVI-D (via header to IO-KIT-001-R20 DVI-D/USB module)
  • Ethernet: Dual Realtek RTL8111E PCIe GbE controller (LAN1 with ASF 2.0 support)
  • Super I/O: Fintek F81866
  • Embedded Controller: ITE IT8519E
  • PCIe-PCI Bridge: ITE IT8892E
  • PCI-ISA Bridge: ITE IT8888G
  • I/O Interface:
    2 x RS-232
    1 x RS-422/485
    1 x LPT
    1 x FDD
    1 x PS/2 KB/MS
    1 x 6-pin wafer for KB & MS
    7 x USB 2.0 (1 on rear, 6 by pin header)
    4 x SATA 3 Gb/s (H61 doesn’t support AHCI & RAID)
  • Audio: Supports 7.1 channel HD audio by IEI AC-KIT-888HD kit
  • Front Panel: 1 x Front panel (power LED, HDD LED, speaker, power button, reset button)
  • TPM: 2 x 10-pin header
  • SMBus: 1 x 4-pin wafer
  • I2C: 1 x 4-pin wafer
  • Expansions: PCI signal and ISA signal via golden finger
  • Watchdog Timer: Software programmable supports 1~255 sec. system reset
  • Digital I/O: 8-bit digital I/O (4-bit input, 4-bit output)
  • Fan Connector:
    1 x 4-pin smart fan connector
    1 x 4-pin system fan connector
  • Power Supply: 5 V/12 V, AT/ATX support
  • Power Consumption:
    5 V@4.53 A, 12 V@0.19 A, Vcore_12 V@7.81 A, 5 VSB@0.18 A
    (3.4 GHz Intel Core i7-2600K with two 2 GB 1333 MHz DDR3 memory)
  • Operating Temperature: -10 ~ 60°C
  • Operating Humidity: 5 ~ 95%, non-condensing
  • Dimensions: 338 x 122 mm
  • Weight: GW: 1000 g/NW: 260 g
Ordering Information
  • WSB-H610-DVI-R10 - Full-size PICMG 1.0 CPU card supports 32nm LGA1155 Intel Core i7/i5/i3/Pentium/Celeron CPU with Intel H61, DDR3, VGA/DVI-D, dual Realtek PCIe GbE, USB 2.0, SATA 3Gb/s, COM, HD Audio and RoHS
Optional Accessories
  • 32006-000300-100-RS - Male PS/2 KB/MS Y-cable w/o bracket, 12 cm (KB) + 14 cm (MS)

  • 19800-000075-RS - PS/2 KB/MS Y-cable with bracket, 6-pin header, 220 mm

  • SAIDE-KIT01-R10 - SATA to IDE/CF converter board

  • 32102-000100-300-RS - SATA power cable

  • 19800-000049-RS - LPT cable

  • 32229-000100-100-RS - FDD cable

  • AC-KIT-888HD-R10 - 7.1 channel HD audio kit with Realtek ALC888 supports dual audio streams

  • CPU-DT-i5-2500T - Intel Core i5-2500T processor, LGA1155, quad core 2.3 GHz, 6 M cache, 45 W, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-i5-2390T - Intel Core i5-2390T processor, LGA1155, dual core 2.7 GHz, 3 M cache, 35 W, AMT, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-i3-2100T - Intel Core i3-2100T processor, LGA1155, dual core 2.5 GHz, 3 M cache, 35 W, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-P-G620T - Intel Pentium G620T processor, LGA1155, dual core 2.2 GHz, 3 M cache, 35 W, compatible with CF-1156C-RS CPU cooler

  • CPU-DT-C-G440 - Intel Celeron G440 processor, LGA1155, single core 1.6 GHz, 1 M cache, 35 W, compatible with CF-1156C-RS CPU cooler

  • CF-1156A-RS-R10 - High performance LGA1155/LGA1156 cooler kit, 1U chassis compatible, 73 W

  • CF-1156B-RS-R10 - High performance LGA1155/LGA1156 cooler kit, 95 W

  • CF-1156C-RS - LGA1155/LGA1156 cooler kit, 1U chassis compatible, 45 W

  • CF-1156D-RS - LGA1155/LGA1156 cooler kit, 1U chassis compatible, 65 W

  • TPM-IN01-R11 - 20-pin Infineon TPM module, software management tool, firmware V3.17



Parametry techniczne:
Standard:
PICMG 1.0 Full-Size
Generacja procesora:
2
Obsługiwane procesory:
Intel® Core™ i7
,
Intel® Core™ i5
,
Intel® Core™ i3
,
Pentium®
,
Celeron®
Rodzaj chłodzenia:
Brak
Socket:
LGA 1155
Chipset:
Intel® H61
Pamięć RAM:
Niezainstalowana
Rodzaj pamięci RAM:
DDR3 DIMM
,
DDR3L DIMM
Maksymalna pamięć RAM:
16GB
Ilość slotów RAM:
2
Szeroki zakres zasilania wejściowego:
Nie
Zasilanie:
5V/12V
,
AT/ATX
Zakres temperatur pracy:
Rozszerzony
Temperatura pracy:
-10ºC ~ 60ºC
Funkcje dodatkowe:
Watchdog Timer
Sygnał dla złącz rozszerzeń (przez plater):
PCI
,
ISA
Złącza
Porty COM:
3
Porty USB:
7
RS-232:
2
RS-422/485:
1
USB 2.0:
7
LAN:
2
VGA:
1
DVI-D:
1
SATA II:
4
KB/MS:
1
LPT:
1
Audio:
1
FDD:
1
Digital I/O:
8-bit digital I/O
SMBus:
1
I²C:
1
TPM:
1
Komunikacja bezprzewodowa
Waga netto(kg):
0.26
Waga brutto(kg):
1
