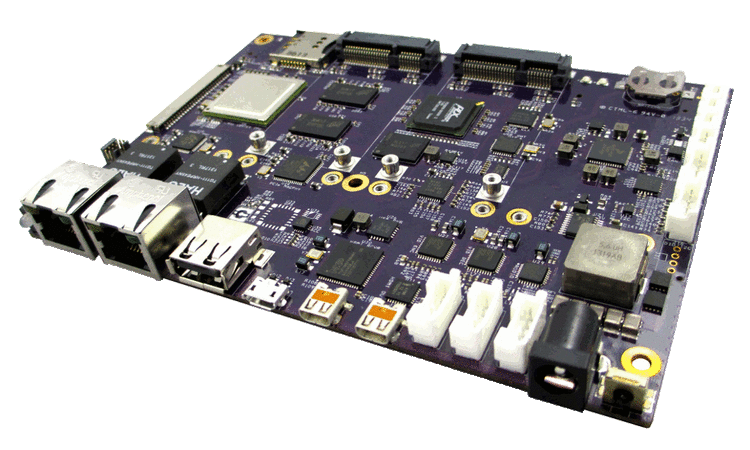

GW5402 - komputer jednopłytkowy SBC

  • Przemysłowy komputer jednopłytkowy SBC z procesorem NXP™ i.MX6 1GHz Quad Core ARM® Cortex™-A9, 1GB DDR3, 256MB FLASH, MicroSD, 5x mPCIe 2.0, 2x GbE, PoE, HDMI in/out, COM, 8 ~ 60 VDC, -40C to +85C, 140 x 100mm, złącze rozszerzeń
  • GW5402 - komputer jednopłytkowy SBC

GW5402 wyposażony jest w czterordzeniowy procesor NXP™ i.MX6 800MHz ARM® Cortex™-A9 SoC działający z częstotliwością 1GHz, 1Gbajt pamięci DDR3-1066 DRAM oraz 256Mbajtów pamięci System Flash. Sześć gniazd Mini-PCIe obsługuje dowolną kombinację radiotelefonów WiFi 802.11ac/b/g/n, radiotelefonów WiMAX 4G, modemów komórkowych 3G CDMA/GSM i innych urządzeń peryferyjnych PCI Express, w tym kartę komórkową GW16126 LTE CATM1, radio Sub-1GHz GW16122, Iridium Satellite Modem GW16130 lub radio LoRA.

Dwa porty Ethernet zapewniają łączność przewodową dla opcji WAN, LAN lub VPN. Interfejsy wyjścia wideo obejmują HDMI, LVDS i analogowe. Interfejsy wejściowe wideo obejmują HDMI do 1080p60 i analogowe. Interfejsy audio zawierają wejście i wyjście analogowe.

Sterownik systemowy Gateworks zapewnia wbudowane funkcje, takie jak zegar czasu rzeczywistego, monitor napięcia i temperatury, szeregowa pamięć EEPROM, sterowanie wentylatorem, programowalny przełącznik na panelu przednim, przełącznik antysabotażowy oraz zaawansowane zarządzanie zasilaniem z programowalnym wyłączaniem i wybudzaniem płyty dla aplikacji zdalnych czujników. Szeroki zakres wejściowego zasilania prądem stałym zapewnia gniazdom Mini-PCIe do 30W zasilania dla najnowszych radioodbiorników dużej mocy. Zasilanie jest doprowadzane poprzez dedykowane złącze jack barrel jack Ethernet w wybranej, pasywnej lub kompatybilnej z 802.3af architekturze Power over Ethernet.

Dołączone są pakiety wsparcia dla płyt OpenWrt, Android, OpenEmbedded Linux i Windows Embedded Compact 7 (WEC7). GW5402 jest unikalny dzięki temu, że posiada w sumie sześć gniazd Mini-PCIe, zachowując jednocześnie kompaktowy rozmiar 140 x 100mm, co pozwala na dopasowanie go do solidnych i przemysłowych aplikacji wbudowanych. GW5400 jest produkowany w USA.

UWAGA! Wersja ze złączem na karty rozszerzeń, posiada tylko 5 slotów Mini PCIe.

Cechy

  • NXP™ i.MX6 1GHz Quad Core ARM® Cortex™-A9
  • 1 GB DDR3-1066 Pamięć SDRAM
  • 256 Mbajtów Pamięć systemu Flash
  • Gniazdo rozszerzeń Flash Micro SD™
  • Pięć slotów Mini-PCIe Gen 2.0
  • Złącze przeznaczone do podłączania modułów rozszerzeń Gateworks.
  • Jedno gniazdo Mini-PCIe obsługuje opcjonalne gniazdo GSM11-11 SIM Socket
  • Jedno gniazdo Mini-PCIe obsługuje opcjonalny dysk mSATA
  • Trzy gniazda Mini-PCIe obsługują zarówno PCIe jak i USB
  • Dwa porty GbE Ethernet
  • Porty USB 2.0 Host i OTG do 480Mbps
  • Porty wejściowe i wyjściowe HDMI 1.4 z obsługą audio
  • Kamera LVDS i port wyświetlania
  • Trzy kanały wejściowe i wyjściowe wideo Obsługują CVBS/Kompozytowe
  • Analogowe stereofoniczne wejście/wyjście liniowe lub stereofoniczne słuchawki/mikrofon.
  • CAN 2.0B 1Mbps Port szeregowy
  • RS232 Port szeregowy
  • Opcjonalny port szeregowy RS485
  • Cyfrowe We/Wy ogólnego przeznaczenia i port rozszerzenia I2C
  • Interfejs portu szeregowego Master lub Slave SPI
  • Zegar czasu rzeczywistego z podtrzymaniem bateryjnym
  • Monitor napięcia i temperatury
  • Konfiguracja szeregowa EEPROM
  • Programowalny zegar strażniczy
  • Napięcie wsteczne i zabezpieczenie przejściowe
  • Zasilanie przez sieć Ethernet lub gniazdo beczkowe
  • Zasilanie Ethernet obsługuje pasywne lub kompatybilne z 802.3af PoE
  • Opcjonalny port rozszerzeń PCIe dla dodatkowych gniazd Mini-PCIe
  • Opcjonalny GPS
  • 8 do 60 VDC Zakres napięcia wejściowego
  • 5W Typowa moc robocza
  • 30W Współdzielone pomiędzy gniazdami Mini-PCIe
  • Temperatura pracy -40°C do +85°C
  • Pakiety wsparcia dla płyt OpenWrt, Android, OpenEmbedded Linux i Windows Embedded Compact 7 (WEC7)
  • Wytrzymałość i wzornictwo przemysłowe
  • Made in USA
  • 1 rok gwarancji

Interfejs IO

GW5400 Interfejs IO

GW5400 Interfejs IO

Schemat blokowy

GW5400 schemat blokowy

Parametry techniczne:
Wersja:
Złącze rozszerzeń
