Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- 32-kanałowe izolowane wejścia cyfrowe
- Każda linia transferowa Motionnet: możliwość podłączenia do 64 modułów
- Zaprojektowana ochrona izolacyjna: zasilanie, komunikacja, I/O
- Diagnozowanie LED dla statusu komunikacji i I/O
- Każdy port może być określony jako NPN lub PNP (12~24 V)
Wprowadzenie

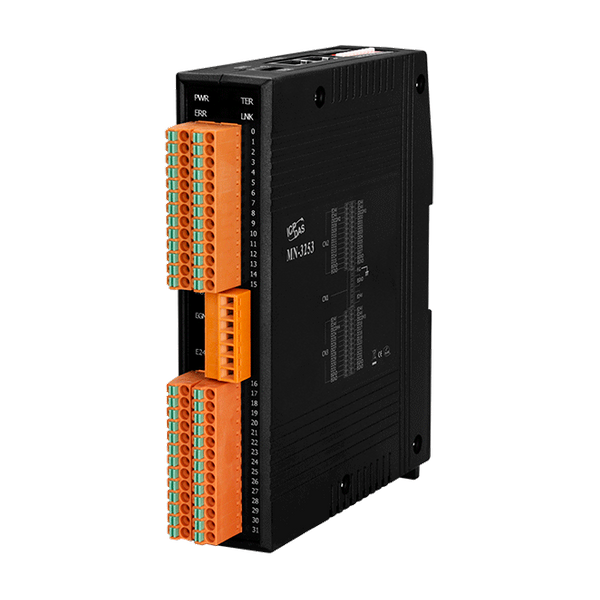

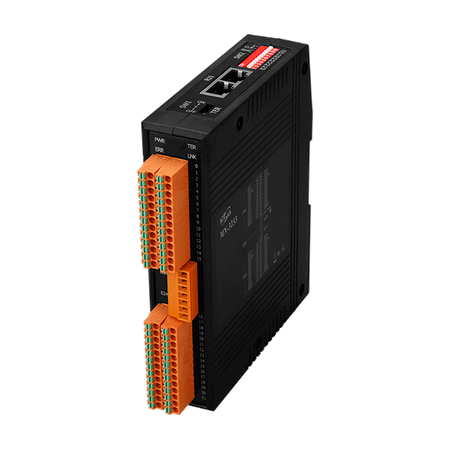

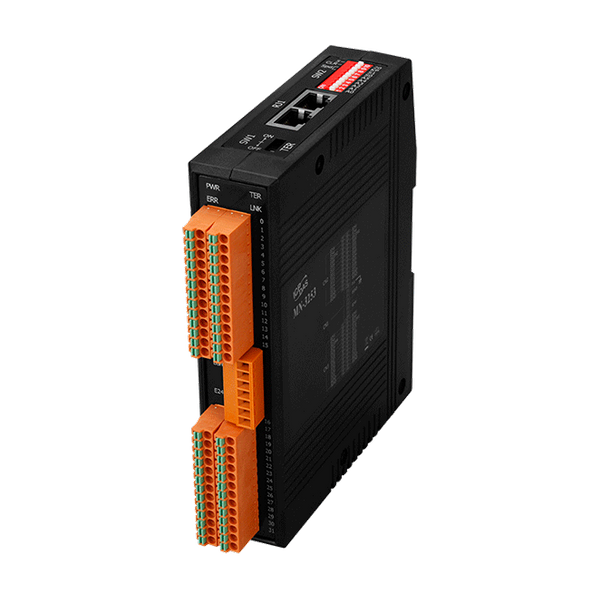

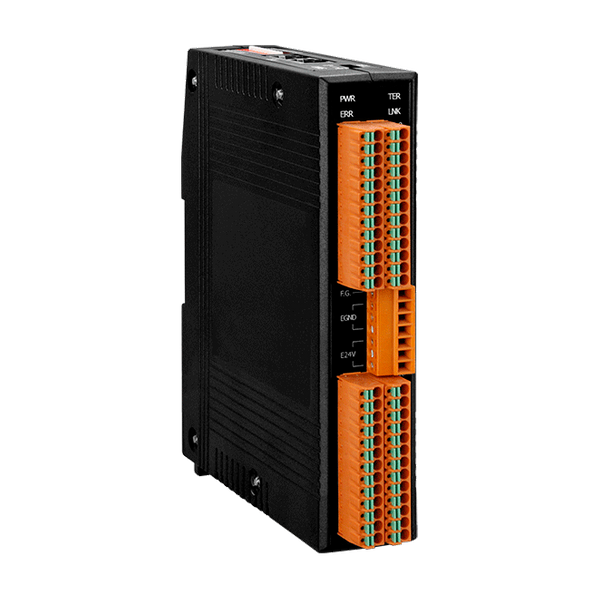

MN-3253 jest urządzeniem do rozszerzenia I/O dla systemów Motionnet i jest wyposażony w 32 izolowane cyfrowe kanały wejściowe. Każda linia komunikacyjna Motionnet może być połączona z maksymalnie 64 modułami, co oznacza, że I/O może być rozszerzone do 2048 kanałów wejściowych. Czas komunikacji wymagany przez każdy MN-3253 wynosi 15,1 μs. Jeśli połączono 64 moduły, sygnały dla 2048 punktów na 64 modułach mogą być wysłane i odebrane w ciągu 0,97 ms. Aktualizacja statusu I/O jest automatycznie przeprowadzana przez system Motionnet w stałym interwale, a ustawienie przerwań dla konkretnych punktów wejściowych, które klient chce monitorować, może pomóc w zapobieganiu marnowania czasu CPU przez powtarzające się sondowanie, gdy proces wydawania nie ma nic innego do zrobienia. Każdy port wejściowy może być określony jako NPN lub PNP (12~24 V).
| Product Range: | I/O Module |
HARDWARE | |

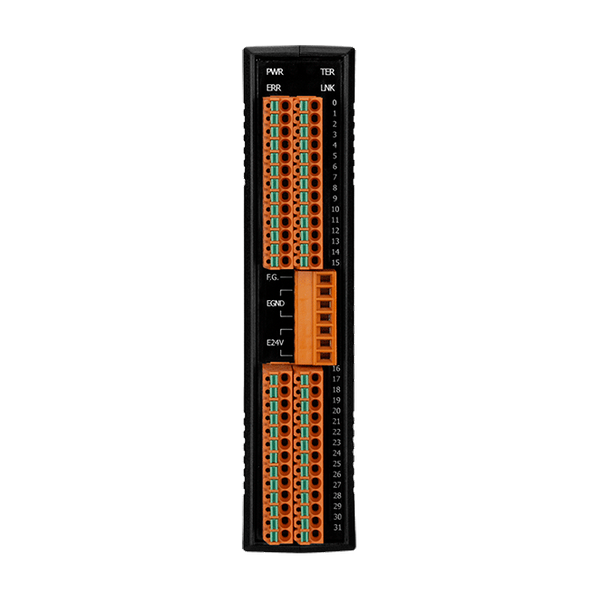

| Hardware: Connector: | 13-pin pluggable terminal block x 4 |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Input/Output state |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source (NPN/PNP) |
| Wejście cyfrowe: ON Poziom napięcia: | +10 ~ 30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +3 VDC Max. |
| Wejście cyfrowe: Izolacja: | 3000 Vrms |
| Digital Input: Input Impedance: | 4.7 KΩ |
Motionnet | |
| Motionnet: Communication Connectors: | RJ-45 x 2 |
| Motionnet: Transfer Speed: | Selectable 2.5, 5, 10 or 20 Mbps ,
by DIP Switch. |
| Motionnet: Cyclic Time: | 15.1 μs per device (20 Mbps) |
Power | |
| Power: Input Range: | 24 VDC (1000 V isolated) |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 140 mm x 126.6 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
