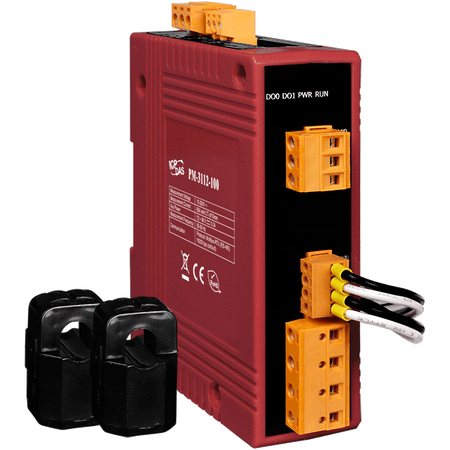

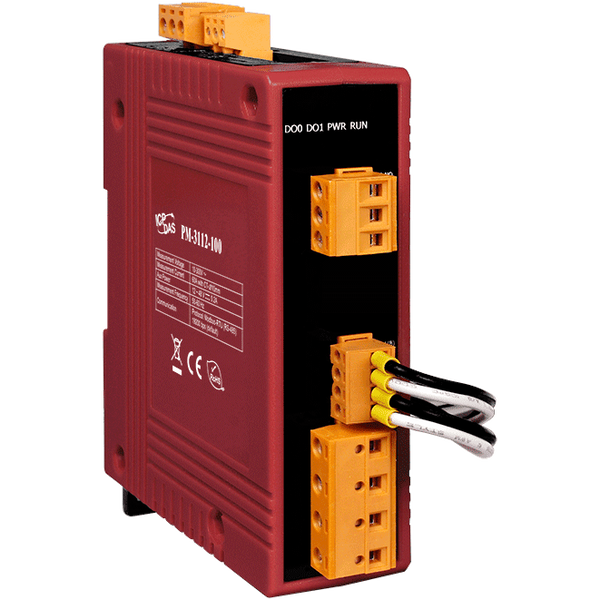

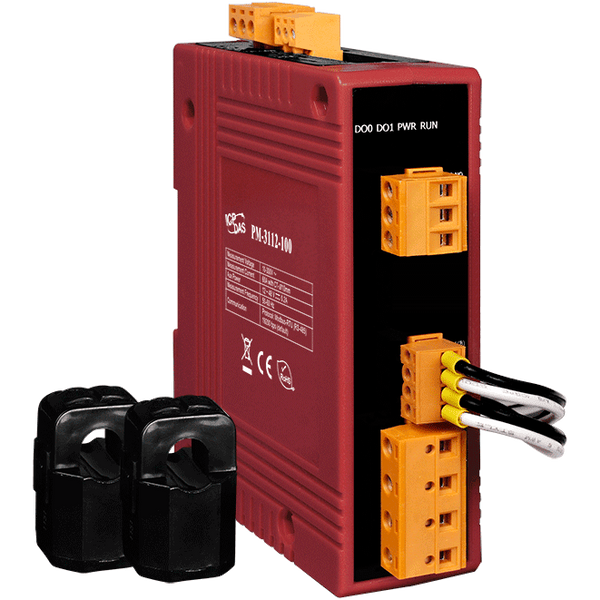

Name: PM-3112 series - Przemysłowy miernik mocy 1-fazowy
Brand: ICP DAS

Datasheet Download

Funkcje

• Rzeczywiste pomiary mocy RMS
• Analiza zużycia energii dwufazowego dla 1P2W
• Dwa niezależne napięcia odniesienia pętli
• Pomiar prądu do 200 A z różnym współczynnikiem CT
• Pomiar napięcia do 300 V

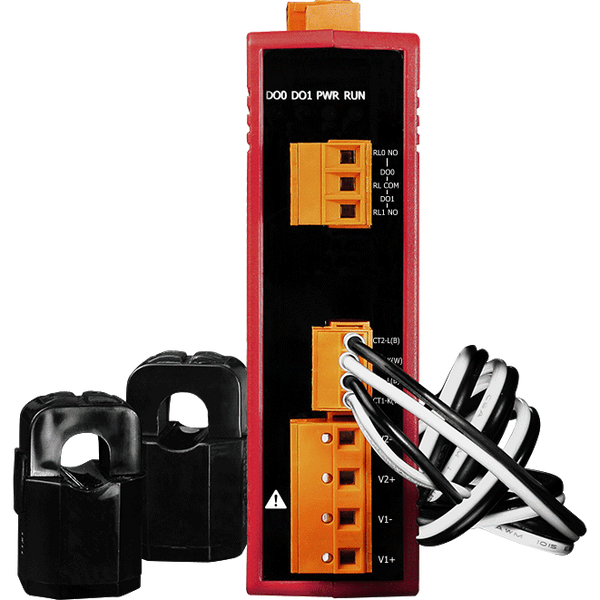

• Zaciskowa sonda CT dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Obsługuje 2 wyjścia przekaźnikowe (Form A)
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, opłacalne inteligentne mierniki mocy z serii PM-3112, które umożliwiają dostęp do bieżącego zużycia energii elektrycznej dla jednofazowego pomiaru mocy. Dzięki wysokiej dokładności (< 0,5%, PF=1), seria PM-3112 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne mierniki mocy są wyposażone w rewolucyjną przewodową zaciskową sondę CT (różne typy, obsługujące prąd wejściowy do 200 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co pozwala na zgodność na całym świecie. Dodatkowo, z 2 kanałami wyjściowymi przekaźnika, mogą być połączone z syrenami lub oświetleniem dla przekazywania alarmów.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielni
• Zarządzanie energią

Informacje o zamówieniach

SERIA PRODUKTÓW	OPIS
PM-3112-100 CR [Będzie wycofany]	Modbus RTU, 2 pętle jednofazowe miernika energii; zawiera 60A CT (Średnica wewnętrzna 10 mm; przewód o długości 1,8 m) x 2 (RoHS)
PM-3112-100P CR [Nowy]	Modbus RTU, 2 pętle jednofazowe miernika energii; zawiera 60A CT (Średnica wewnętrzna 10 mm; przewód o długości 4 m) x 2 (RoHS)
PM-3112-160 CR [Będzie wycofany]	Modbus RTU, 2 pętle jednofazowe miernika energii; zawiera 100A CT (Średnica wewnętrzna 16 mm; przewód o długości 1,8 m) x 2 (RoHS)
PM-3112-160P CR [Nowy]	Modbus RTU, 2 pętle jednofazowe miernika energii; zawiera 100A CT (Średnica wewnętrzna 16 mm; przewód o długości 4 m) x 2 (RoHS)
PM-3112-240 CR [Będzie wycofany]	Modbus RTU, 2 pętle jednofazowe miernika energii; zawiera 200A CT (Średnica wewnętrzna 24 mm; przewód o długości 1,8 m) x 2 (RoHS)
PM-3112-240P CR [Nowy]	Modbus RTU, 2 pętle jednofazowe miernika energii; zawiera 200A CT (Średnica wewnętrzna 24 mm; przewód o długości 4 m) x 2 (RoHS)

Parametry techniczne:

AC Power Measurement
AC Power Measurement: Wiring:	1P2W-1CT
AC Power Measurement: Loops:	1-phase: 2
AC Power Measurement: Input Voltage:	10 ~ 300 V
AC Power Measurement: Input Current:	PM-3112-100: CTØ10 mm (0.05 A ~ 60 A) , PM-3112-100P: CTØ10 mm (0.05 A ~ 60 A) , PM-3112-160: CTØ16 mm (0.1 A ~ 100 A) , PM-3112-160P: CTØ16 mm (0.1 A ~ 100 A) , PM-3112-240: CTØ24 mm (0.15 A ~ 200 A) , PM-3112-240P: CTØ24 mm (0.15 A ~ 200 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	2
Wyjście przekaźnikowe: Typ:	Power Relay
Relay Output: Contact Rating:	Form A: , 5 A @ 250 VAC , 5 A @ 30 VDC
Porty COM

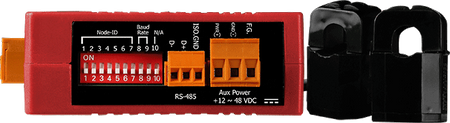

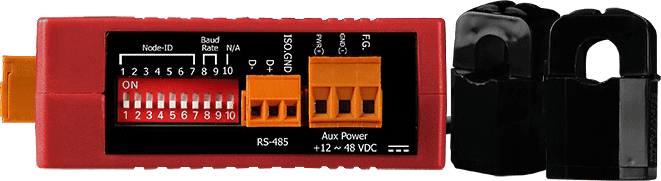

Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
COM Ports: Isolation:	3000 VDC
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)

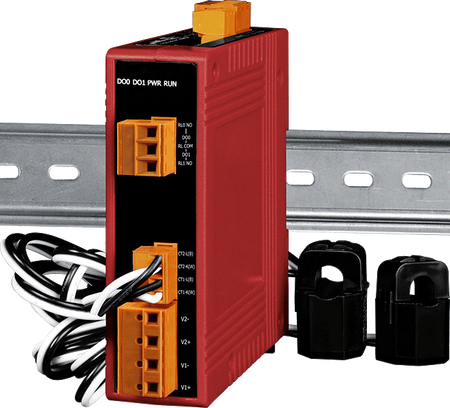

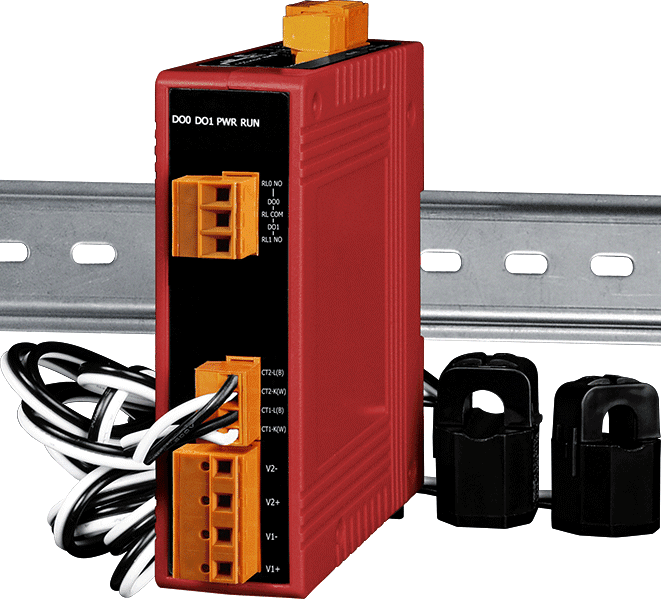

Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
