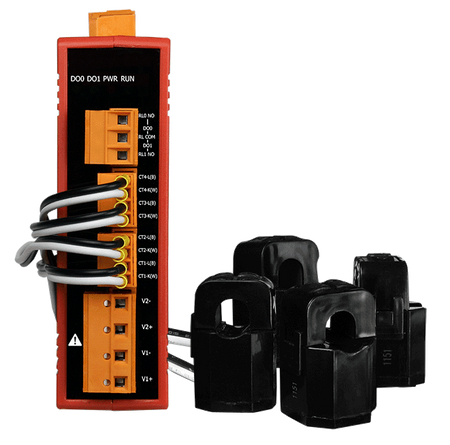

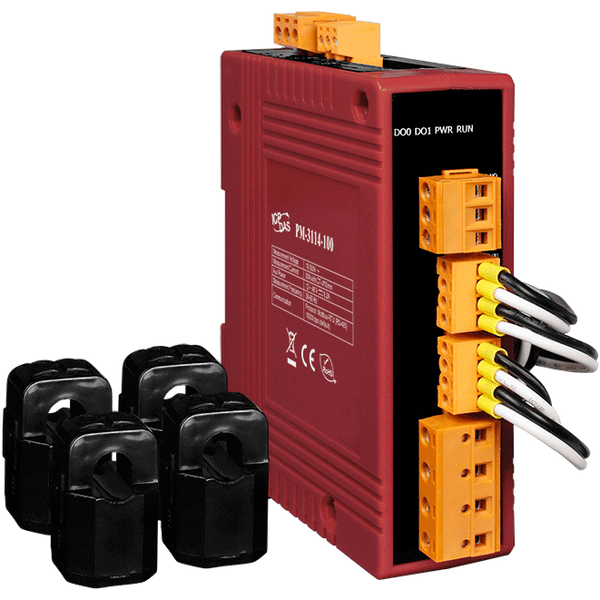

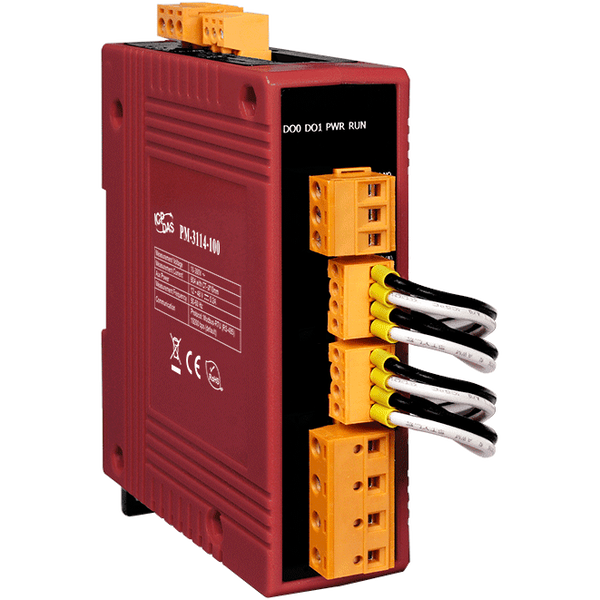

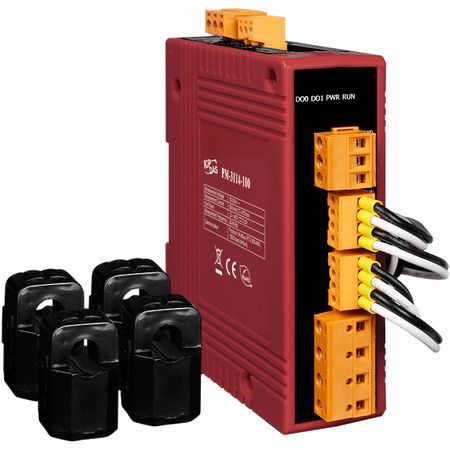

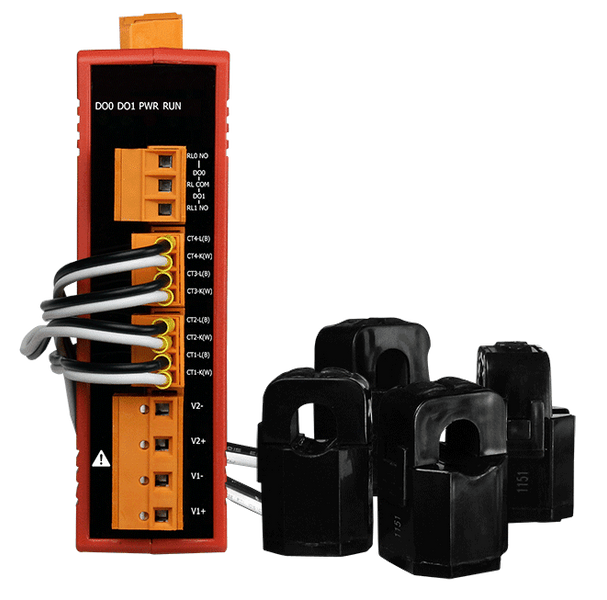

Name: PM-3114 series - Przemysłowy miernik mocy 1-fazowy
Brand: ICP DAS

Datasheet Download

Funkcje

• Pomiary mocy True RMS
• Analiza energii jednofazowa 4 Obwody dla 1P2W
• Dwa Niezależne Napięcia Odniesienia Obwodów
• Pomiar prądu do 200 A z różnym współczynnikiem CT
• Pomiar napięcia do 300 V
• Zaciskany na kablu CT dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Obsługuje 2 wyjścia przekaźnika mocy (Form A)
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS wprowadza najbardziej zaawansowane, ekonomiczne inteligentne liczniki mocy z serii PM-3114, które dają dostęp do rzeczywistego zużycia energii w pomiarach mocy jednofazowej. Z wysoką dokładnością (< 0,5%, PF=1), seria PM-3114 może być stosowana zarówno po stronie niskiego napięcia pierwotnego, jak i średniego/wysokiego napięcia wtórnego i umożliwia użytkownikom uzyskiwanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne liczniki mocy wyposażone są w rewolucyjny przewodowy zaciskany na kablu CT (różne typy, obsługują prąd wejściowy do 200 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 300 VAC, co pozwala na globalną kompatybilność. Z 2 kanałami wyjść przekaźnikowych, może być połączony z syrenami lub oświetleniem do komunikatów alarmowych.

Zastosowania

• Monitoring generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią

Informacje o zamówieniach

SERIA PRODUKTÓW	OPIS
PM-3114-100 CR [Wycofany z produkcji]	Modbus RTU, 4 obwody licznik mocy jednofazowej; zawiera 60A CT (Średnica wewnętrzna 10 mm; przewód 1,8 m) x 4 (RoHS)
PM-3114-100P CR [Nowy]	Modbus RTU, 4 obwody licznik mocy jednofazowej; zawiera 60A CT (Średnica wewnętrzna 10 mm; przewód 4 m) x 4 (RoHS)
PM-3114-160 CR [Wycofany z produkcji]	Modbus RTU, 4 obwody licznik mocy jednofazowej; zawiera 100A CT (Średnica wewnętrzna 16 mm; przewód 1,8 m) x 4 (RoHS)
PM-3114-160P CR [Nowy]	Modbus RTU, 4 obwody licznik mocy jednofazowej; zawiera 100A CT (Średnica wewnętrzna 16 mm; przewód 4 m) x 4 (RoHS)
PM-3114-240 CR [Będzie wycofany]	Modbus RTU, 4 obwody licznik mocy jednofazowej; zawiera 200A CT (Średnica wewnętrzna 24 mm; przewód 1,8 m) x 4 (RoHS)
PM-3114-240P CR [Nowy]	Modbus RTU, 4 obwody licznik mocy jednofazowej; zawiera 200A CT (Średnica wewnętrzna 24 mm; przewód 4 m) x 4 (RoHS)

Parametry techniczne:

AC Power Measurement
AC Power Measurement: Wiring:	1P2W-1CT
AC Power Measurement: Loops:	1-phase: 4
AC Power Measurement: Input Voltage:	10 ~ 300 V
AC Power Measurement: Input Current:	PM-3114-100: CTØ10 mm (0.05 A ~ 60 A) , PM-3114-100P: CTØ10 mm (0.05 A ~ 60 A) , PM-3114-160: CTØ16 mm (0.1 A ~ 100 A) , PM-3114-160P: CTØ16 mm (0.1 A ~ 100 A) , PM-3114-240: CTØ24 mm (0.15 A ~ 200 A) , PM-3114-240P: CTØ24 mm (0.15 A ~ 200 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	2
Wyjście przekaźnikowe: Typ:	Power Relay
Relay Output: Contact Rating:	Form A: , 5 A @ 250 VAC , 5 A @ 30 VDC

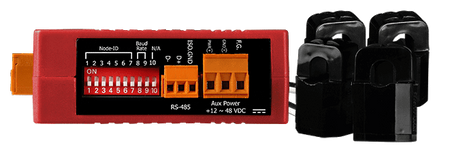

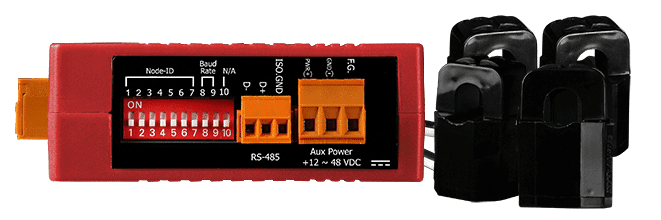

Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
COM Ports: Isolation:	3000 VDC
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
