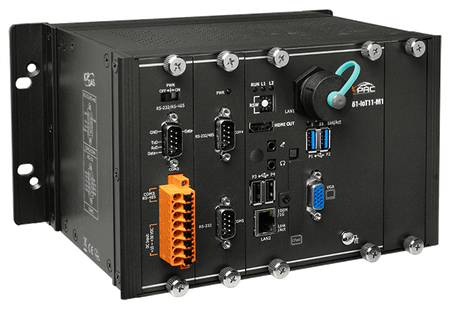

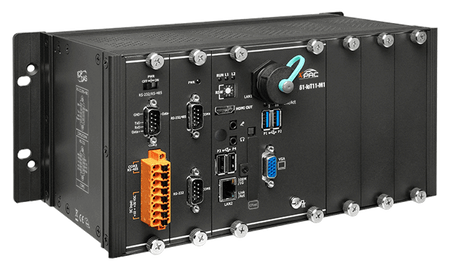

Name: XP-9761-IoT11-M1 - Przemysłowy sterownik PAC
Brand: ICP DAS

Datasheet Download

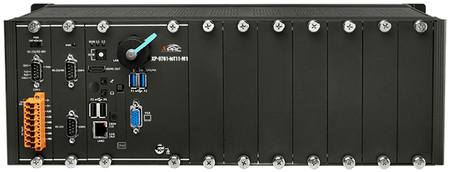

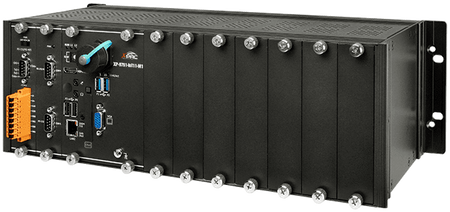

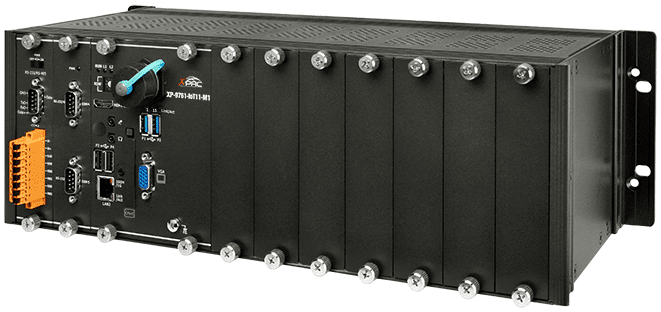

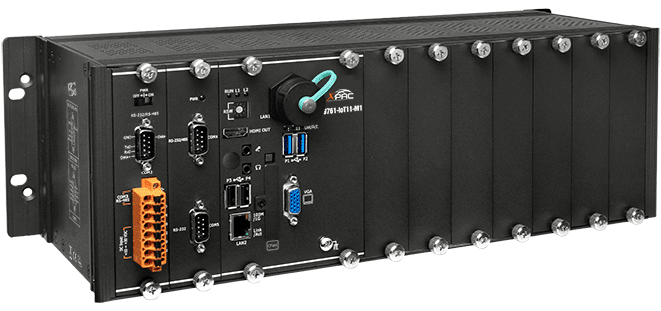

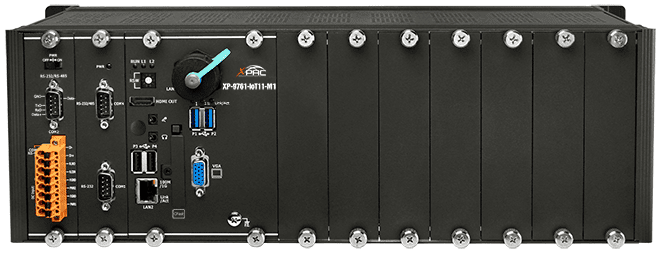

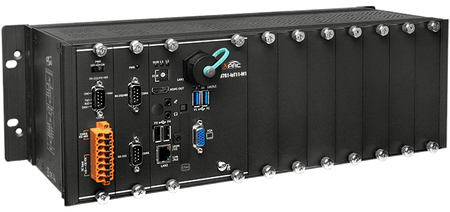

XP-9761-IoT11-M1

7-slot Metal Standard PAC with Intel® Atom™ x7211RE CPU and Windows 11 IoT (RoHS)

I/O Expansion Slots: 7
Power Consumption: 20.4 W
Mechanical Dimensions (mm): 422 x 164 x 133 (W x L x H)
Software OS: Windows 11 IoT Enterprise LTSC (64-bit)
Software Framework Support: .Net Framework 3.5 ~ 4.8.1, .NET 6/8
Software Multilanguage Support: English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software SDK: Dll for VC, Dll for Visual Studio.Net
Main Unit CPU: Intel® Atom™ x7211RE CPU ( 1.0 ~3.2 GHz Turbo, Dual-core )
Main Unit 64-bit Hardware Serial Number: Yes
Main Unit System Memory: 8 GB DDR5 SDRAM

Cechy

• Windows 11 IoT Enterprise LTSC (64-bit)
• Intel® Atom™ x7211RE (1,0 ~3,2 GHz Turbo, dwurdzeniowy)
• 8 GB pamięci SDRAM DDR5
• 1x eMMC 256 GB, 1 x gniazdo kart CFast, 1 x gniazdo M.2 PCIe (akcesoria: Key M/KEY B/Key E)
• Wyjście portów VGA i HDMI
• 1 x port Ethernet 10/100/1000M, 1 x port Ethernet 10/100/1000/2500M
• Redundantne wejście zasilania

Wprowadzenie

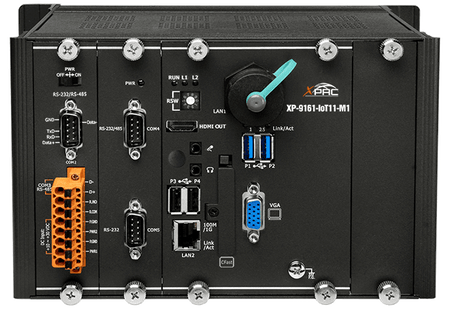

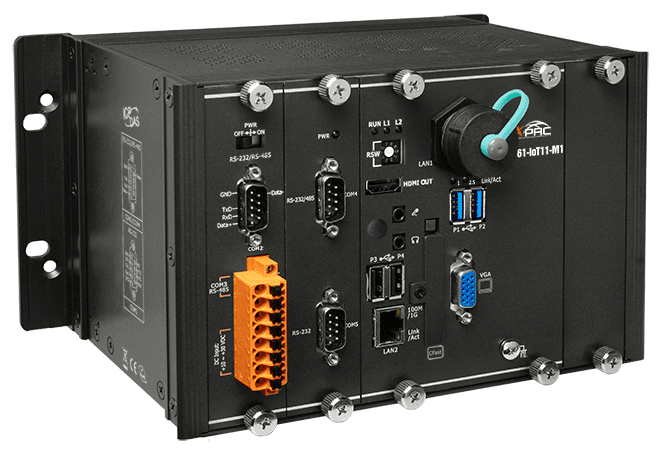

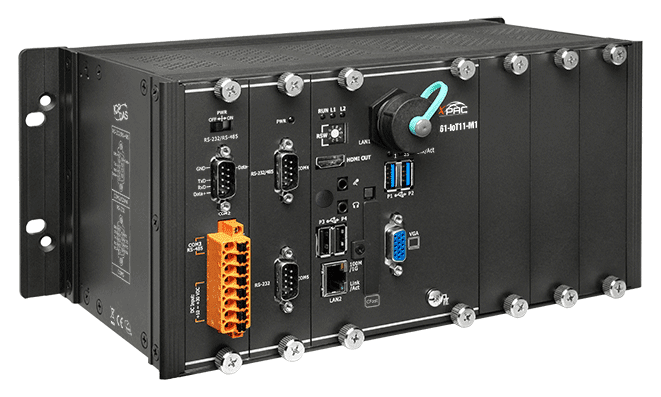

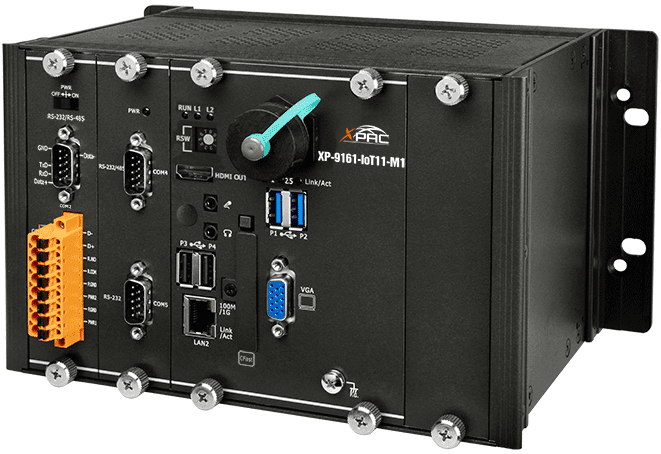

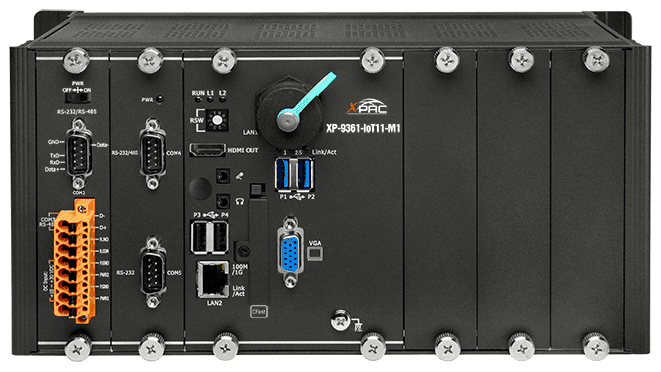

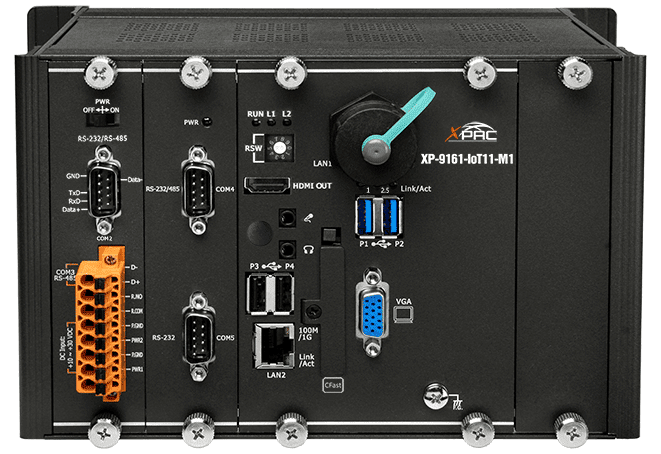

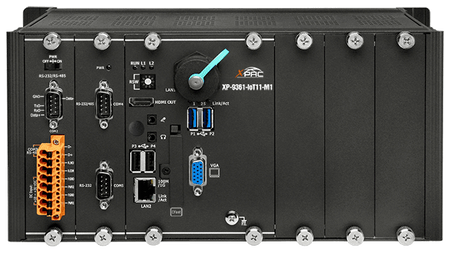

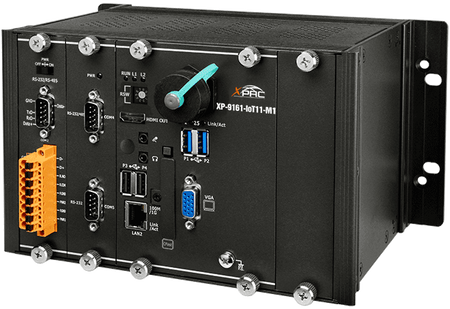

XP-9x61-IoT11-M1 to sterowniki PAC oparte na systemie Windows 11 IoT Enterprise LTSC, które łączą funkcje obliczeniowe, wejścia/wyjścia oraz interfejs operatorski w jednym urządzeniu, zapewniając idealne rozwiązanie do integracji HMI, akwizycji danych i sterowania w pojedynczym sterowniku PAC. Urządzenie jest wyposażone w procesor Intel® Atom™ x7211RE, 1 gniazdo rozszerzeń I/O oraz różnorodne interfejsy, w tym podwójny Gigabit Ethernet, VGA, port USB, RS-232 i RS-485. Lokalne gniazda I/O są dostępne do użycia z naszymi modułami I/O serii I-9K i I-97K. Zdalna rozbudowa I/O jest dostępna do użycia z modułami Ethernet I/O lub modułami RS-485 I/O.

Zastosowania

Parametry techniczne:

Software
Software: OS:	Windows 11 IoT Enterprise LTSC (64-bit)
Software: Framework Support:	.Net Framework 3.5 ~ 4.8.1, .NET 6/8
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net
Jednostka główna
Main Unit: CPU:	Intel® Atom™ x7211RE CPU ( 1.0 ~3.2 GHz Turbo, Dual-core )
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	8 GB DDR5 SDRAM
Main Unit: Storage:	1x 256 GB eMMC , 1x CFast card slot, 1 x M.2 PCIe slot(Accessories:Key M/KEY B/Key E)
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA, HDMI
Display: Resolution:	VGA 1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3) , HDMI 2560 x 1600 @ 24bpp
Wskaźniki LED
LED Indicators: Status:	1 x System, 2 x Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-9K, I-97K series
I/O Expansion: Slots:	7
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000M , 1 x RJ-45, 10/100/1000/2500M
Porty COM
Porty COM: Porty:	1 x RS-232 (3000 VDC Isolated), 1 x RS-485 (3000 VDC Isolated), 2 x RS-232/RS-485 (3000 VDC Isolated)
USB
USB: Porty:	4 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	20.4 W
Mechaniczny
Mechanical: Dimensions (mm):	422 x 164 x 133 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +60 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
