Cechy
• Urządzenie podrzędne EtherCAT
• Dwa kanały, master enkodera absolutnego 48-bitowego
• Interfejs transmisji: SSI, BiSS-C (jednokierunkowy)
• Tryb kodowania danych: binarny, Gray
• Możliwość dostosowania wielomianu generatora CRC, maksymalne ustawienie do CRC-8
• Obsługa odwracania bitów CRC
• Maksymalna częstotliwość impulsów transmisji: 10 MHz
• Jednoczesne próbkowanie każdego kanału
• EtherCAT:
‣ 2 x interfejs magistrali RJ-45
‣ Obsługa trybów pracy Free-Run i Distributed Clock (DC)
• Dwa kanały, master enkodera absolutnego 48-bitowego
• Interfejs transmisji: SSI, BiSS-C (jednokierunkowy)
• Tryb kodowania danych: binarny, Gray
• Możliwość dostosowania wielomianu generatora CRC, maksymalne ustawienie do CRC-8
• Obsługa odwracania bitów CRC
• Maksymalna częstotliwość impulsów transmisji: 10 MHz
• Jednoczesne próbkowanie każdego kanału
• EtherCAT:
‣ 2 x interfejs magistrali RJ-45
‣ Obsługa trybów pracy Free-Run i Distributed Clock (DC)
Wprowadzenie

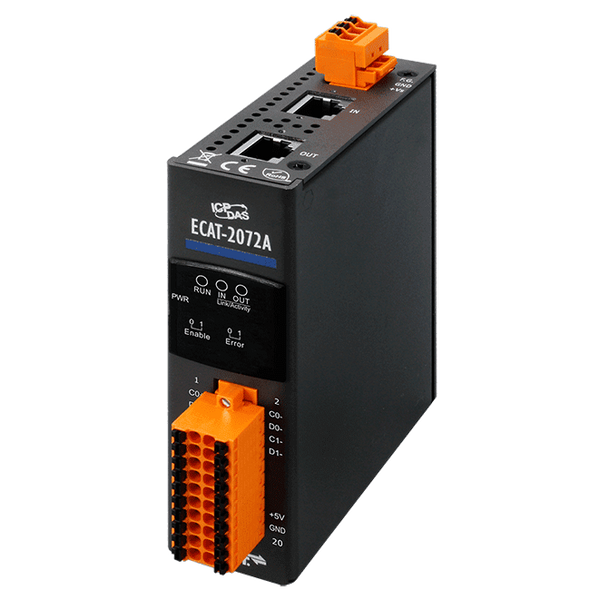

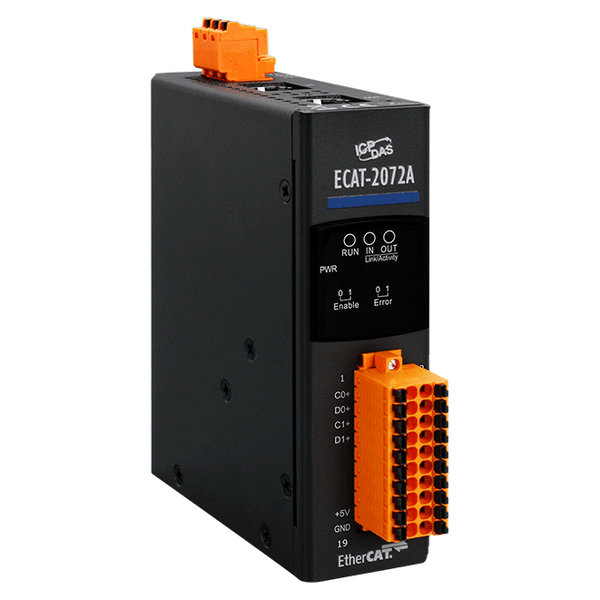

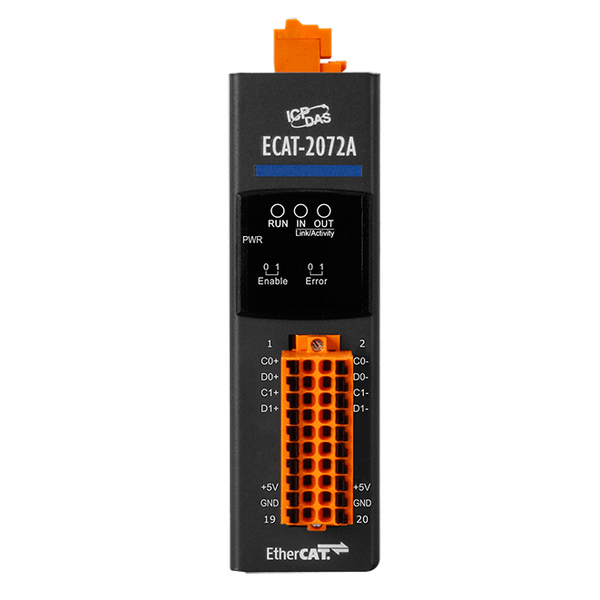

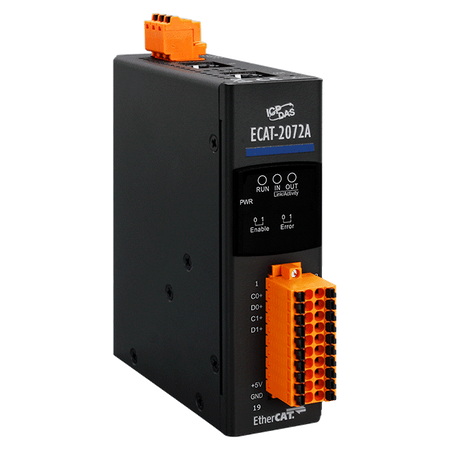

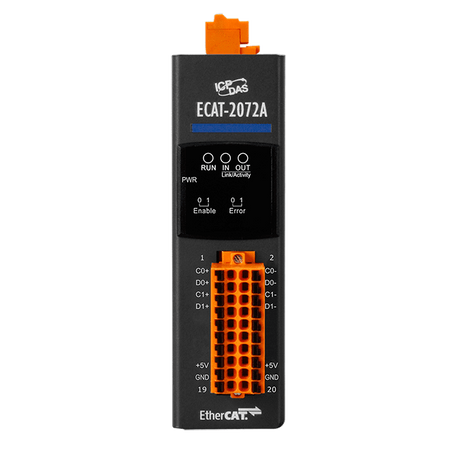

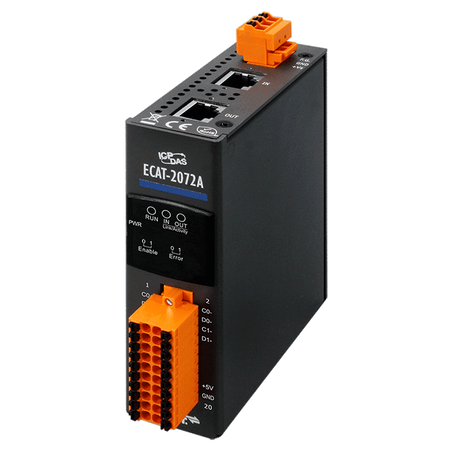

Urządzenie podrzędne EtherCAT ECAT-2072A jest masterem enkodera absolutnego. ECAT-2072A oferuje dwa kanały. Każdy kanał działa niezależnie. Obsługuje dwa szeregowe interfejsy transmisji: SSI (Serial Synchronous Interface) oraz BiSS-C (BiSS Continuous Mode, jednokierunkowy). ECAT-2072A obsługuje również maksymalną częstotliwość transmisji 10 MHz, maksymalną długość transmisji 48 bitów (w tym bit błędu, bit ostrzeżenia i CRC w trybie BiSS-C) oraz automatyczną kompensację opóźnień kabli w trybie BiSS-C. Maksymalna obsługiwana długość kabla wynosi 70 metrów.
Zastosowania
• Precyzyjny pomiar położenia
Informacje o zamawianiu
| SERIA PRODUKTU | OPIS |
|---|---|
| ECAT-2072A CR [Nowość] | Urządzenie podrzędne EtherCAT, dwukanałowy master enkodera absolutnego BiSS-C/SSI (RoHS) |
Parametry techniczne:
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: 1 KV Class A; Power: 1 KV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | 4 KV Contact for each channel |
| EMS Protection: Surge (IEC 61000-4-5): | 1 KV Class A |
Wskaźniki LED | |
| LED Indicators: Status: | Power, EtherCAT status, signal status of each encoder input |
Wejście enkodera | |
| Wejście enkodera: Liczba osi: | 2x encoder channel (0-1) |
| Wejście enkodera: Rozdzielczość: | max. 48 bit position |
| Encoder Input: Sampling Type: | Simultaneous |
| Encoder Input: Transmission Interface: | SSI mode ,
BiSS-C mode (unidirectional) |
| Encoder Input: Photo-isolation: | 2500 VDC |
| Encoder Input: Input Level: | 5V (default) |
| Encoder Input: Frequency: | 10 MHz |
EtherCAT | |
| EtherCAT: Protocol: | EtherCAT |

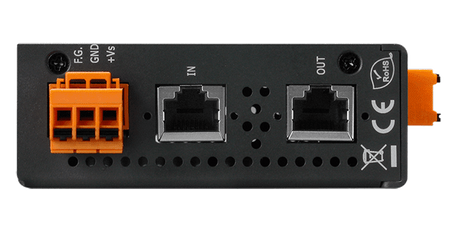

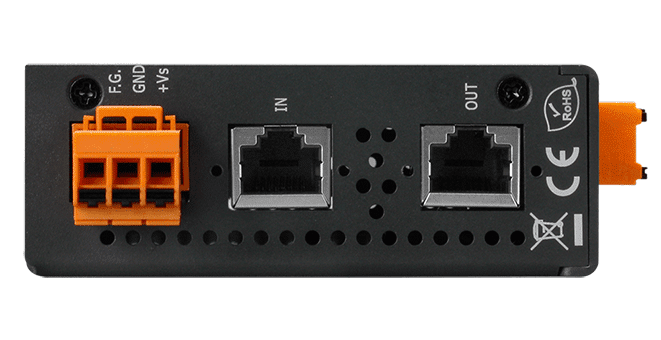

| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | Max. 100 m (100BASE-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 0.1 Millisecond |
Power | |
| Power: Input Range: | +20 VDC ~ +30 VDC |
| Power: Consumption: | 4.5 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 110 x 90 x 33 (L x W x H) (without connectors) |

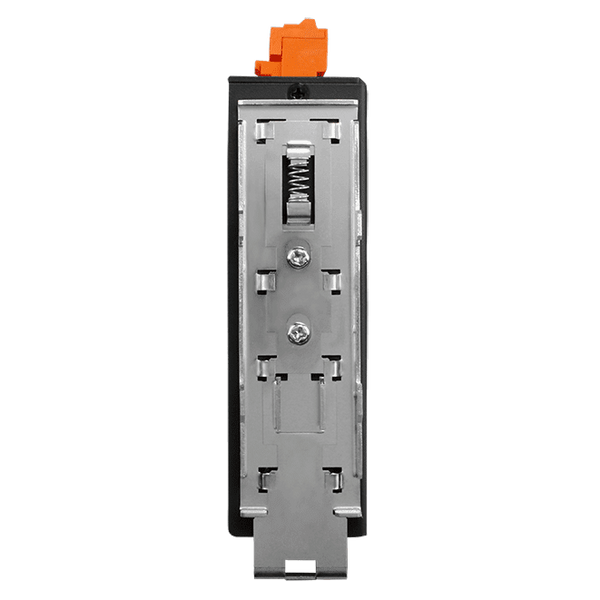

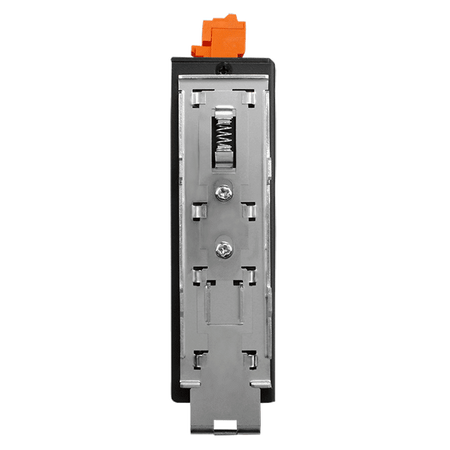

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% , No condensation |
