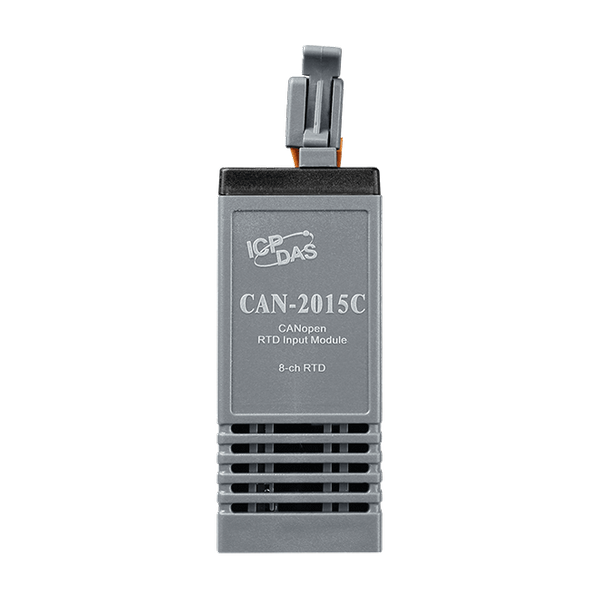

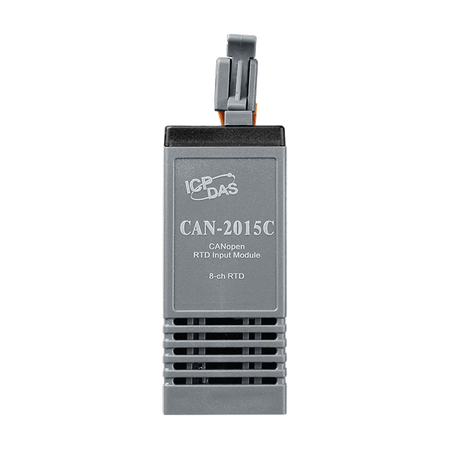

CAN-2015C

  • Moduł CANopen slave – 8 wejść RTD
  • CAN-2015C
  • CAN-2015C
  • CAN-2015C
  • CAN-2015C
  • CAN-2015C
Specifications
  • CANopen Interface

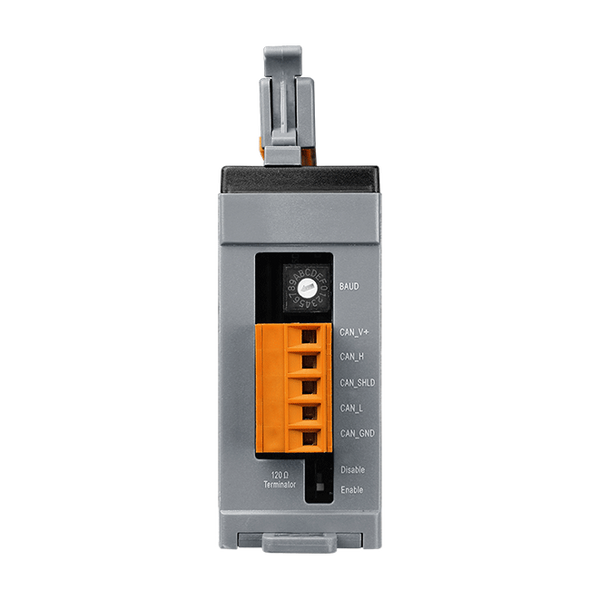

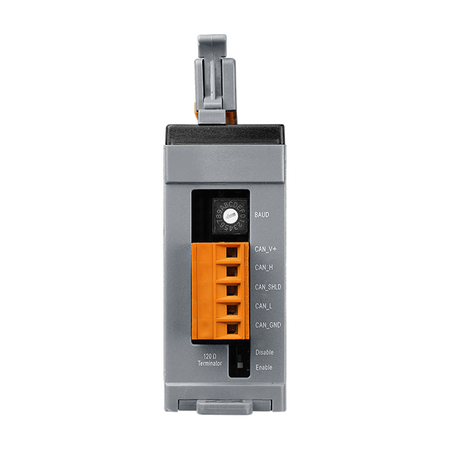

    • Connector: 5-pin screwed terminal block (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
    • Baud Rate (bps): 10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 M, selected by rotary switch
    • Terminator Resistor: DIP switch for the 120 Ω terminator resistor
    • Protocol: CANopen CiA 301 ver4.02, CiA 401 ver2.1
    • Node ID: 1~99 selected by rotary switch
    • NMT: Slave
    • Error Control: Node Guarding protocol / Heartbeat Producer
    • SDOs: 1 server, 0 client
    • PDOs: 10 RxPDO, 10 TxPDO (Supports dynamic PDO)
    • PDO Modes: Event-triggered, remotely-requested, synchronous (cyclic), synchronous (acyclic)
    • Emergency Message: Yes
    • EDS file: Yes

  • Analog Input

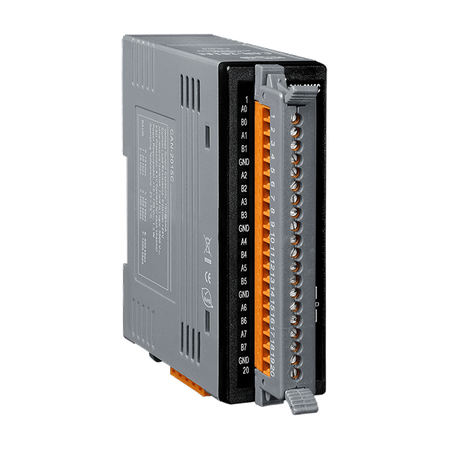

    • Channels: 8 channels for 2-wire or 3-wire RTD
    • Input Type: Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100
    • Resolution: 16-bit
    • Sampling Rate: 10 Samples/Sec. (Total)
    • Accuracy: +/-0.05% FSR
    • Zero Drift: +/- 0.5 μV/ °C
    • Span Drift: +/- 20 ppm/ °C
    • Common Mode Rejection: 150 dB
    • Normal Mode Rejection: 100 dB
    • Individual Channel Configuration: Yes
    • Open Thermocouple Detection: Yes
    • Over voltage Protection: 120 Vdc / 110 Vac
    • Input Impedance: 20 MΩ
    • Isolation: 3000 V DC-DC isolation, 3000 Vrms photocoupler isoloation

  • Hardware

    • ESD Protection: Contact 4 kV class A

  • LED

    • LEDs: PWR LED, RUN LED, ERR LED, 8 LEDs for the AI high alarms or low alarms

  • Power

    • Power Supply: Unregulated +10 ~ +30 Vdc
    • Power Consumption: 1.5 W

  • Mechanism

    • Casing: Plastic case, fire-retardant materials (UL94-V0 Level)
    • Installation: DIN-Rail
    • Dimensions (W x L x H): 33 x 99 x 78 mm

  • Environment

    • Operating Temp.: -25 ~ 75°C
    • Storage Temp.: -30 ~ 80°C
    • Humidity: 10 ~ 90% RH, non-condensing
Ordering Information
  • CAN-2015C – CANopen slave module of 8-channel RTD inputs



Parametry techniczne:
Product Range:
CANopen
Moduł CPU
CPU Module: Watchdog Timer:
Hardware watchdog
Wskaźniki LED
LED Indicators: Status:
3 LEDs to PWR, RUN and ERR
Wejście analogowe
Wejście analogowe: Kanały:
8 channels for 2-wire or 3-wire RTD
Analog Input: Sensor Type:
Pt100, Pt1000, Ni120, Cu100, Cu1000, JPt100
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
+/-0.05% FSR
Wejście analogowe: Częstotliwość próbkowania:
10 Samples/Sec. (Total)
Analog Input: Input Impedance:
20 MΩ
Analog Input: Common Mode Rejection:
150 dB
Analog Input: Normal Mode Rejection:
100 dB
Wejście analogowe: Ochrona przed przepięciem:
120 VDC / 110 VAC
Analog Input: Individual Channel Configuration:
Yes
Analog Input: Open Wire Detection:
Yes
Analog Input: Zero Drift:
+/- 0.5 μV/ °C
Analog Input: Span Drift:
+/- 20 ppm/ °C
Wejście analogowe: Izolacja:
3000 V DC-DC, 3000 Vrms photo-coupler
CANopen
CANopen: Baud Rate:
10 k ~ 1 M
CANopen: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CANopen: Terminal Resistor:
Built-in 120Ω
CANopen: Protocol:
CiA 301 v4.02, CiA 401 v2.1
CANopen: Node ID:
1 ~ 99
CANopen: No. of PDOs:
10 RxPDO , 10 TxPDO
CANopen: PDO Mode:
Event-triggered, remotely-requested, Cyclic and acyclic SYNC
CANopen: Error Control:
Node Guarding protocol / Heartbeat Producer
CANopen: NMT:
Slave
CANopen: EMCY Message:
Yes
Power
Power: Consumption:
1.5 W
Mechaniczny
Mechanical: Dimensions (mm):
33 x 99 x 78 ( W x L x H )
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
