Główne cechy
- DeviceNet ogólne urządzenia I/O slave
- Grupa 2 Only Server (bez obsługi UCMM)
- Wsparcie Predefined Master/Slave Connection Set
- Obsługiwane połączenia:
- 1 połączenie dla Messagingu Jawnego
- 1 połączenie dla Polled I/O
- 1 połączenie dla połączenia Bit-Strobe I/O
- Wsparcie wiadomości DeviceNet heartbeat i shutdown
- Zapewnienie pliku EDS dla interfejsu DeviceNet master
- Wsparcie Zastosowania: Sterowanie przekaźnikami, Obciążenie rezystancyjne
- Ochrona ESD 4 kV dla każdego kanału
Wprowadzenie

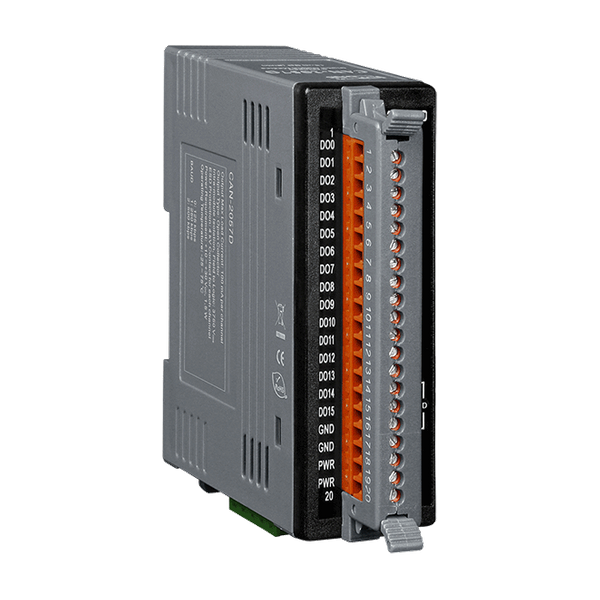

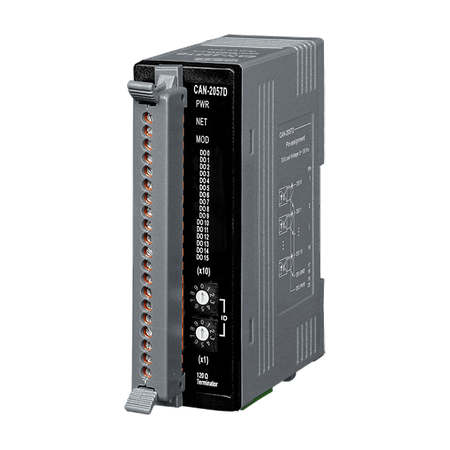

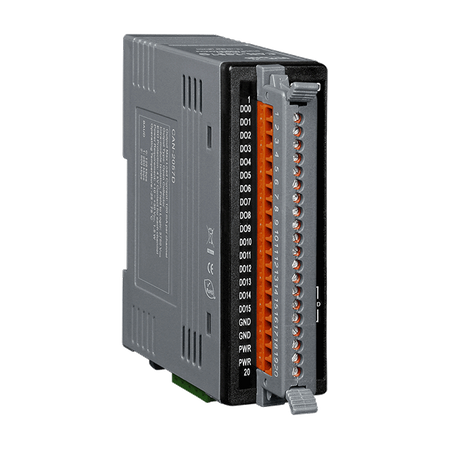

DeviceNet to jeden z protokołów sieciowych opartych na magistrali CAN, głównie stosowany w osadzonych sieciach sterowania maszynami, takich jak sterowanie maszynami przemysłowymi, monitorowanie silników lotniczych, automatyka fabryczna, sterowanie sprzętem medycznym, zdalny odczyt danych, monitorowanie środowiska i sterowanie maszynami pakującymi itp. CAN-2057D zgodny jest ze specyfikacją DeviceNet Volume I/II, Release 2.0. Użytkownik może uzyskać dostęp do statusu wyjść cyfrowych i ustawić konfigurację za pośrednictwem pliku EDS DeviceNet. CAN-2057D posiada 16 kanałów wyjść cyfrowych typu Open Collector i może być używany do tworzenia potężnego i ekonomicznego systemu sterowania cyfrowego. Dzięki urządzeniom Master DeviceNet firmy ICP DAS, można szybko zbudować sieć DeviceNet spełniającą Twoje wymagania.
Zastosowania
- Wyjście alarmowe
- Sterowanie przełącznikami
Komunikowaliśmy się z następującymi urządzeniami Master lub bramkami DeviceNet.
- Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
- OMRON CJ1W-DRM21
- OMRON CS1W-DRM21-V1
- OMRON C200HW-DRM21-V1
- OMRON 3G8F7-DRM21-E
| Product Range: | DeviceNet |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x DeviceNet status |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 (Sink) |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA per channel |
| Digital Output: Intra-module Isolation: | 3750 Vrms |
DeviceNet | |
| DeviceNet: Ports: | 1 |
| DeviceNet: Connection Supported: | 1 connection for Explicit Messaging ,
1 connection for Polled I/O ,
1 connection for Bit-Strobe I/O |
| DeviceNet: Baud Rate: | 125 kbps, 250 kbps, 500 kbps |
| DeviceNet: Terminal Resistor: | Switch for 120 Ω terminal resistor |
| DeviceNet: Specification: | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| DeviceNet: Node ID: | 0 ~ 63 |
| DeviceNet: Shutdown Message: | Yes |
| DeviceNet: Heartbeat Message: | Yes |
| DeviceNet: Subscribe: | Group 2 Only Server |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 32.3 x 99 x 77.5 ( W x L x H ) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
