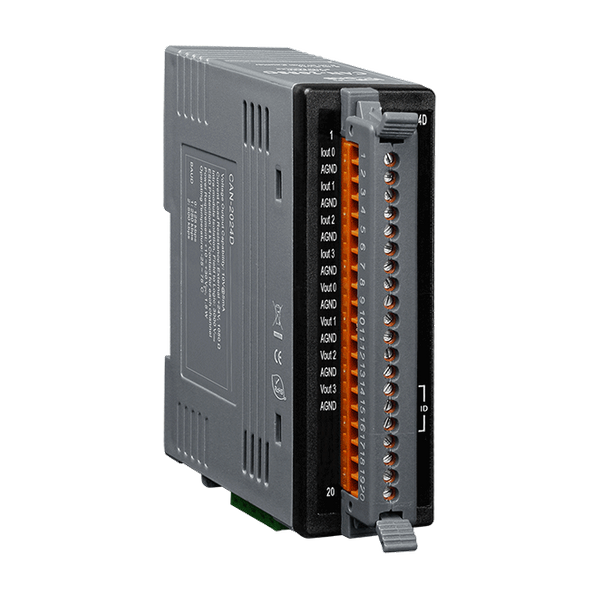

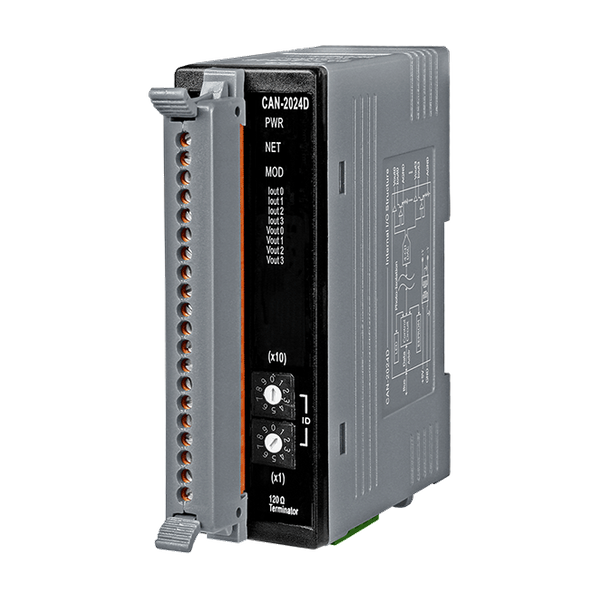

CAN-2024D

  • Moduł DeviceNet slave – 4 wyjścia analogowe 14-bitowe
  • CAN-2024D
  • CAN-2024D
  • CAN-2024D
  • CAN-2024D
  • CAN-2024D
Specifications
  • DeviceNet Interface

    • DeviceNet Specification: Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
    • DeviceNet subscribe: Group 2 Only Server
    • Connection supported:
      1 connection for Explicit Messaging
      1 connection for Polled I/O
      1 connection for Bit-Strobe I/O
    • Baud Rate (Setting by Rotary Switch): 125 kbps, 250 kbps, 500 kbps
    • Node ID (Setting by Rotary Switch): 0 ~ 63
    • Heartbeat message: Yes
    • Shutdown message: Yes
    • Terminator Resistor: Switch for 120 Ω terminator resistor
    • Connector: 5-pin screwed terminal block
      (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
    • EDS file: Yes

  • Analog Output

    • Channels: 4
    • Output Type: 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA
    • Resolution: 14-bit
    • Accuracy:
      +/- 0.1 % of FSR for voltage output ;
      +/- 0.2 % of FSR for current output
    • Zero Drift:
      Voltage: +/-30 μV/°C
      Current: +/-0.2 μV/°C
    • Span Drift: +/-20 ppm/°C
    • Voltage Output Capability: 10 V@5 mA
    • Max Current Load Resistance:
      External +24 V : 1050 Ω
    • Power-Up and Safe Value: Yes
    • 4KV ESD Protection: Yes, Contact for each terminal
    • Intra-module Isolation, Field to Logic: 3000 Vdc

  • LED

    • DeviceNet Status: 3 LEDs for PWR/NET/MOD
    • Terminal Resistor: 1 LED as terminal resistor indicators
    • AO LED: 8 LEDs as analog output indicators

  • Power

    • Power Supply: Unregulated +10 ~ +30 Vdc
    • Power Consumption: 1.5 W

  • Mechanical

    • Installation: DIN-Rail
    • Dimensions ( W x L x H ): 32.3 x 99 x 77.5 mm

  • Environment

    • Operating Temp.: -25 ~ 75°C
    • Storage Temp.: -30 ~ 80 ℃
    • Humidity: 10 ~ 90% RH, non-condensing
Ordering Information
  • CAN-2024D – DeviceNet Slave Module of 4-channel 14-bit Analog Output



Parametry techniczne:
Product Range:
DeviceNet
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
2 x DeviceNet status
Wyjście analogowe
Wyjście analogowe: Kanały:
4
Analog Output: Type:
0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA
Wyjście analogowe: Rozdzielczość:
14-bit
Wyjście analogowe: Dokładność:
+/- 0.1 % of FSR for voltage output ; +/- 0.2 % of FSR for current output
Analog Output: Zero Drift:
Voltage: +/-30μV/°C
,
Current: +/-0.2μV/°C
Analog Output: Span Drift:
+/-20ppm/°C
Analog Output: Voltage Output Capability:
10V@5mA
Analog Output: Current Load Resistance:
External +24 V : 1050 Ohms
Analog Output: Power-on Value:
Yes
DeviceNet
DeviceNet: Ports:
1
DeviceNet: Connection Supported:
1 connection for Explicit Messaging
,
1 connection for Polled I/O
,
1 connection for Bit-Strobe I/O
DeviceNet: Baud Rate:
125 kbps, 250 kbps, 500 kbps
DeviceNet: Terminal Resistor:
Switch for 120 Ω terminal resistor
DeviceNet: Specification:
Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
DeviceNet: Node ID:
0 ~ 63
DeviceNet: Shutdown Message:
Yes
DeviceNet: Heartbeat Message:
Yes
DeviceNet: Subscribe:
Group 2 Only Server
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
2 W
Mechaniczny
Mechanical: Dimensions (mm):
32.3 x 99 x 77.5 ( W x L x H )
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 ℃
Environment: Storage Temperature:
-30 ~ +80 ℃
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
