Główne cechy
- NMT Slave
- Funkcja Pair-Connect
- Domyślny plik EDS
- Ochrona ESD 4KV na każdy kanał
- Zasilanie 10 ~ 30 VDC
- Wsparcie CiA-301 v4.02, CiA-401 v2.1
- Wsparcie mapowania PDO
Wprowadzenie
CANopen jest jednym z protokołów sieciowych opartych na magistrali CAN i jest głównie używany do wbudowanych sieci sterowania maszyn, takich jak sterowanie maszynami przemysłowymi, monitorowanie silników lotniczych, automatyzacja fabryk, kontrola sprzętu medycznego, zdalne zbieranie danych, monitorowanie środowiska i kontrola maszyn pakujących itp.

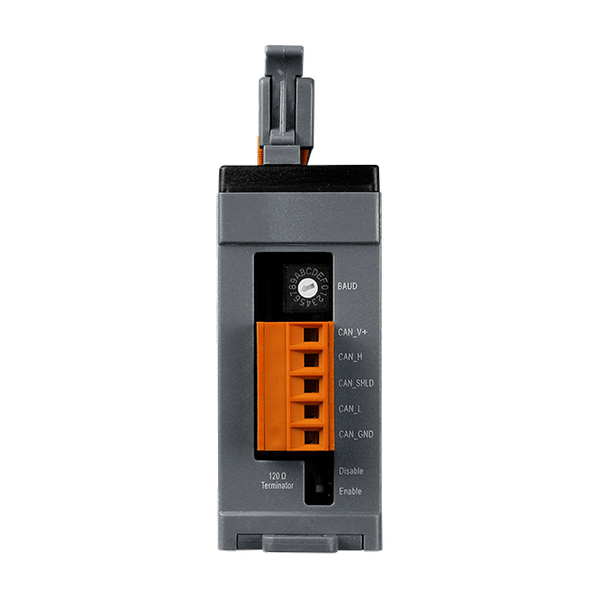

Moduł CAN-2026C zgodny jest z CiA-301 wersja 4.02 oraz CiA-401 wersja 2.1. Można uzyskać dostęp do statusu analogowego/digitalnego I/O oraz ustawić konfigurację za pomocą standardowego protokołu CANopen. CAN-2026C przeszedł walidację narzędzia testowego zgodności CiA CANopen. Dlatego można go łatwo używać z standardowym masterem CANopen, stosując plik EDS. CAN-2026C posiada 6 kanałów wejściowych analogowych, 2 kanały wyjściowe analogowe, 2 kanały wejściowe cyfrowe i 1 kanał wyjściowy cyfrowy. Dzięki masterom CANopen firmy ICP DAS można szybko zbudować sieć CANopen spełniającą Twoje wymagania.
Zastosowania
| Product Range: | CANopen |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Hardware watchdog |
Wskaźniki LED | |
| LED Indicators: Status: | 3 LEDs to PWR, RUN and ERR |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 6 (Differential) |
| Analog Input: Sensor Type: | +/-150mV, +/-500 mV, +/-1V, +/-5 V, +/-10 V, +/-20 mA (External 125Ω resistor required) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | +/- 0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 60 Samples/Sec. (Total) |
| Analog Input: Common Mode Rejection: | 86 dB Min. |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Zero Drift: | +/- 10 μV/ °C |
| Analog Input: Span Drift: | +/-25 ppm/ °C |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | +0V ~ +5V, +/-5V, +0 V ~ +10V,+/-10V |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | +/-0.1% of FSR |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 2 |
| Wejście cyfrowe: Typ: | Wet contact (Sink) |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +1 VDC Max. |
| Digital Input: Input Impedance: | 10 KΩ, 0.66W |
| Digital Input: Overvoltage Protection: | 70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 1 |
| Wyjście cyfrowe: Typ: | Isolated Open Collector (Sink) |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/channel Max. |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | Tak |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Tak, programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Tak, programowalny |
CANopen | |
| CANopen: Baud Rate: | 10 k ~ 1 M |
| CANopen: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CANopen: Terminal Resistor: | Built-in 120Ω |
| CANopen: Protocol: | CiA 301 v4.02, CiA 401 v2.1 |
| CANopen: Node ID: | 1 ~ 99 |
| CANopen: No. of PDOs: | 10 RxPDO , 10 TxPDO |
| CANopen: PDO Mode: | Event-triggered, remotely-requested, Cyclic and acyclic SYNC |
| CANopen: Error Control: | Node Guarding protocol / Heartbeat Producer |
| CANopen: NMT: | Slave |
| CANopen: EMCY Message: | Yes |
Power | |
| Power: Consumption: | 1.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 99 x 78 ( W x L x H ) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
