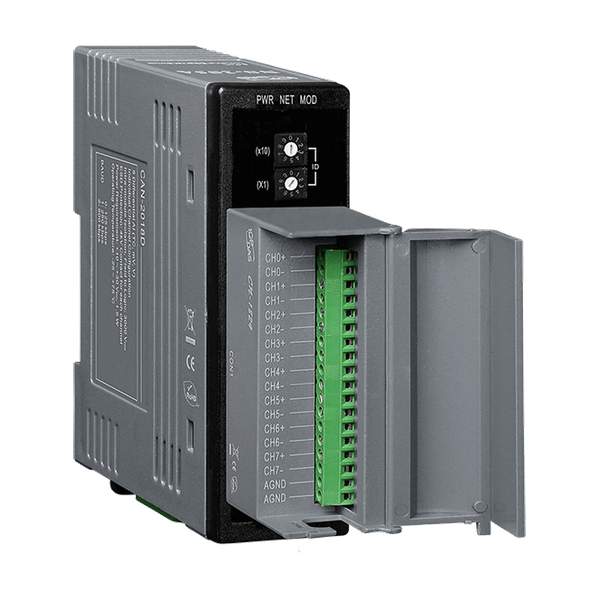

CAN-2018D/S

  • Moduł DeviceNet slave – 8 wejść analogowych 16-bitowych dla termopar; zawiera kartę terminalową CN-1824
  • CAN-2018D/S
  • CAN-2018D/S
Specifications
  • DeviceNet Interface

    • DeviceNet Specification: Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
    • DeviceNet subscribe: Group 2 Only Server
    • Connection supported:
      • 1 connection for Explicit Messaging
      • 1 connection for Polled I/O
      • 1 connection for Bit-Strobe I/O
    • Baud Rate: 125 kbps, 250 kbps, 500 kbps, setting by Rotary Switch
    • Node ID: 0 ~ 63, setting by Rotary Switch
    • Heartbeat message: Yes
    • Shutdown message: Yes
    • Terminator Resistor: Switch for 120 Ω terminator resistor
    • Connector: 5-pin screwed terminal block (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
    • EDS file: Yes

  • Analog Input

    • Channels: 8
    • Input Type:
      • +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V
      • +/-20mA,(Requires Optional External 125 Ohm Resistor)
      • Thermocouple (J, K, T, E, R, S, B, N, C)
    • Resolution: 16-bit
    • Sampling Rate: 10 Samples/Sec. (Total)
    • Accuracy: +/-0.1% FSR
    • Zero Drift: +/- 10 μV/ °C
    • Span Drift: +/- 25 ppm/ °C
    • Common Mode Rejection: 86 dB
    • Normal Mode Rejection: 100 dB
    • Input Impedance: >400 kΩ
    • Individual Channel Configuration: Yes
    • Open Thermocouple Detection: Yes
    • Over voltage Protection: 240 Vrms
    • ESD Protection: +/-4kV, Contact for each terminal.
    • Intra-module Isolation, Field to Logic: 3000 Vdc

  • LED

    • Power: PWR, red
    • DeviceNet Status: NET/MOD, green/orange

  • Power

    • Power Supply: Unregulated +10 ~ +30 Vdc
    • Power Consumption: 1.5 W

  • Mechanism

    • Installation: DIN-Rail
    • Dimensions (WxLxH): 33 x 99 x 78 mm

  • Environment

    • Operating Temp.: -25 ~ 75°C
    • Storage Temp.: -30 ~ 80°C
    • Humidity: 10 ~ 90% RH, non-condensing
Ordering Information
  • CAN-2018D/S – DeviceNet Slave Module of 8-channel Thermocouple Input Include CAN-2018D module and a CN-1824 daughter board



Parametry techniczne:
Product Range:
DeviceNet
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
2 x DeviceNet status
Wejście analogowe
Wejście analogowe: Kanały:
8
Analog Input: Sensor Type:
+/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V
,
+/-20mA,(Requires Optional External 125 Ohm Resistor)
,
Thermocouple (J, K, T, E, R, S, B, N, C)
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
+/-0.1% FSR
Wejście analogowe: Częstotliwość próbkowania:
10 Samples/Sec. (Total)
Analog Input: Input Impedance:
>400 kΩ
Analog Input: Common Mode Rejection:
86 dB
Analog Input: Normal Mode Rejection:
100 dB
Wejście analogowe: Ochrona przed przepięciem:
240 Vrms
Analog Input: Individual Channel Configuration:
Yes
Analog Input: Open Wire Detection:
Yes
Analog Input: Zero Drift:
+/- 10 μV/ °C
Analog Input: Span Drift:
+/- 25 ppm/ °C
Analog Input: Intra-module Isolation:
3000 VDC
DeviceNet
DeviceNet: Ports:
1
DeviceNet: Connection Supported:
1 connection for Explicit Messaging
,
1 connection for Polled I/O
,
1 connection for Bit-Strobe I/O
DeviceNet: Baud Rate:
125 kbps, 250 kbps, 500 kbps
DeviceNet: Terminal Resistor:
Switch for 120 Ω terminal resistor
DeviceNet: Specification:
Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
DeviceNet: Node ID:
0 ~ 63
DeviceNet: Shutdown Message:
Yes
DeviceNet: Heartbeat Message:
Yes
DeviceNet: Subscribe:
Group 2 Only Server
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1.5 W
Mechaniczny
Mechanical: Dimensions (mm):
33 x 99 x 78 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 ℃
Environment: Storage Temperature:
-30 ~ +80 ℃
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
