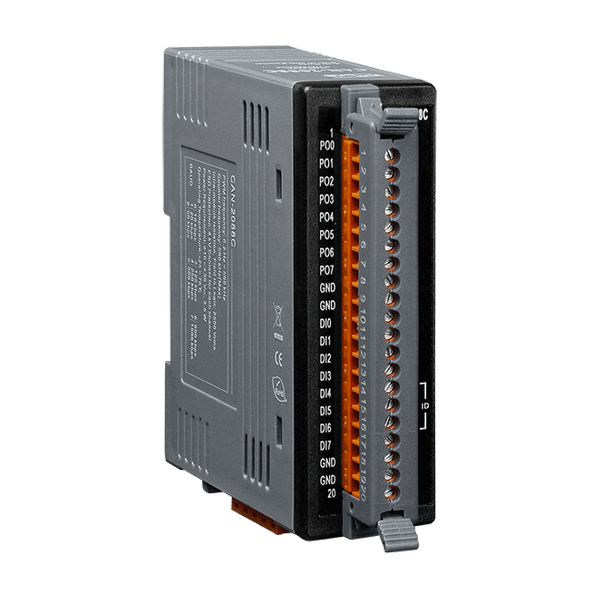

CAN-2088C

  • Moduł CANopen slave – 8 wejść cyfrowych z 32-bitowymi licznikami i 8 wyjść cyfrowych PWM do 500 kHz
  • CAN-2088C
Specifications
  • CANopen Interface

    • NMT: Slave
    • Error Control: Node Guarding protocol / Heartbeat Consumer
    • No. of PDOs: 10Rx , 10Tx
    • PDO Modes: Event Triggered, Remotely requested, Cyclic and acyclic SYNC
    • PDO Mapping: Available
    • No. of SDOs: 1 server, 0 client
    • Emergency Message: Yes
    • CANopen Version: DS-301 v4.02
    • Device Profile: DSP-401 v2.1
    • Specification: ISO-11898-2, CAN 2.0A and CAN 2.0B
    • Baud Rate (bps) (Setting by Rotary Switch):
      10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, and 1 M
    • Node ID (Setting by Rotary Switch): 1 ~ 99
    • Terminator Resistor: Switch for 120 Ω terminator resistor
    • Connector: 5-pin screwed terminal block
      (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
    • EDS file: Yes

  • Digital Input

    • Channels: 8 (Sink/Source)
    • ON Voltage Level: +5.5 ~ +30 V
    • OFF Voltage Level: < 3.5 V
    • Counter Frequency: 500 kHz Max.
    • Max. Counts: 32-bits (4,294,967,295)
    • Input Impedance: 2.2 kΩ, 0.5 W
    • Intra-module Isolation: 2500 Vrms
    • ESD Protection: 4 kV Contact for each channel

  • PWM

    • Channels: 8 (Source)
    • Output Max. Load Current: 1 mA
    • Frequency: 0.2 Hz ~ 500 kHz (non-continuous)
    • Scaling Resolution: 16-bit (1 ~ 128 μs for each step)
    • Duty Cycle: 0.1 ~ 99.9 %
    • PWM Mode: Burst mode, Continuous mode
    • Burst mode counter: 1~65535 counts
    • Trigger Mode: Hardware (Start and Stop) or Software (Start and Stop)
    • Intra-module Isolation: 2500 Vrms
    • ESD Protection: 4 kV Contact for each channel

  • LED

    • CANopen Status: 3 LEDs for PWR/RUN/ERR
    • Terminal Resistor: 1 LED as terminal resistor indicators
    • PWM LED: 8 LEDs as PWM Output indicators
    • DI LED: 8 LEDs as Digital Input indicators

  • Power

    • Power Supply: Unregulated +10 ~ +30 Vdc
    • Power Consumption: 2 W

  • Mechanical

    • Installation: DIN-Rail
    • Dimensions ( W x L x H ): 32.3 x 99 x 77.5 mm

  • Environment

    • Operating Temp.: -25 ~ +75°C
    • Storage Temp.: -30 ~ +80°C
    • Humidity: 10 ~ 90% RH, non-condensing

Ordering Information
  • CAN-2088C – CANopen module of 8-channel PWM and 8-channel High Speed Counter



Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
