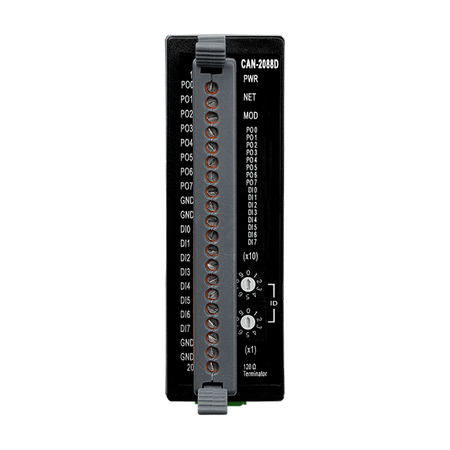

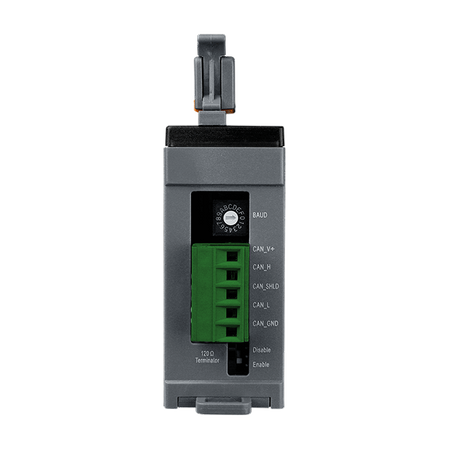

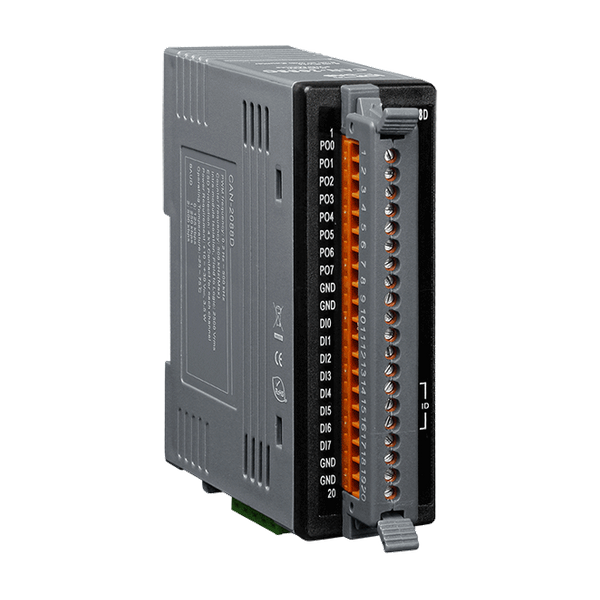

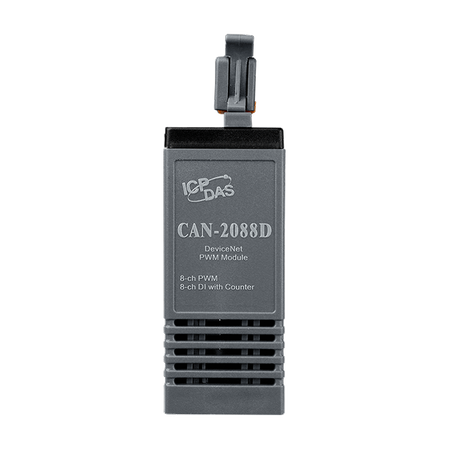

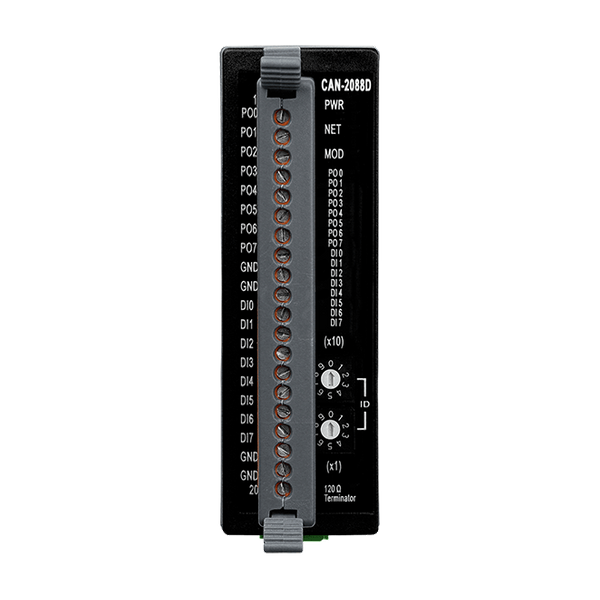

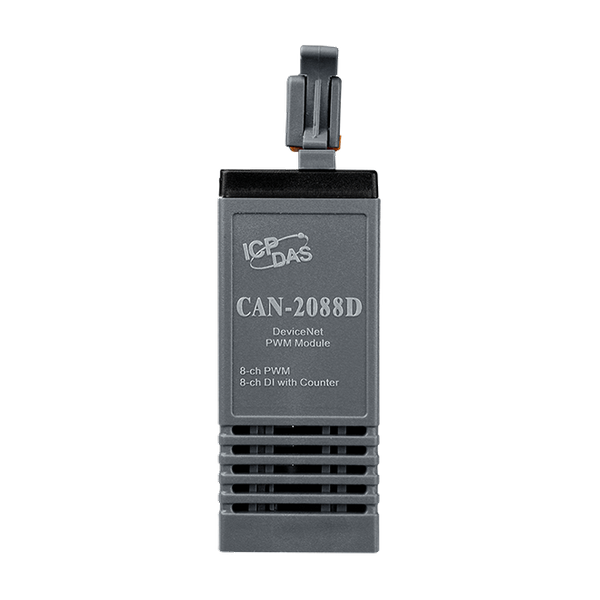

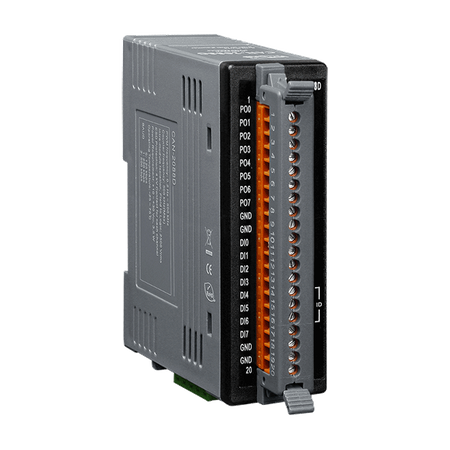

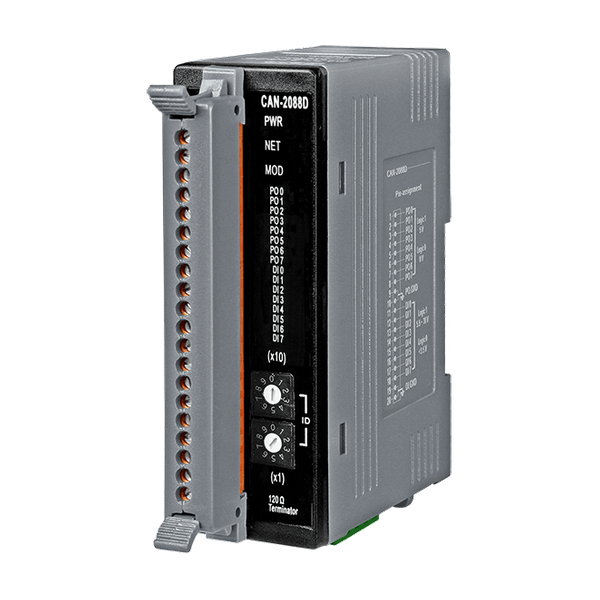

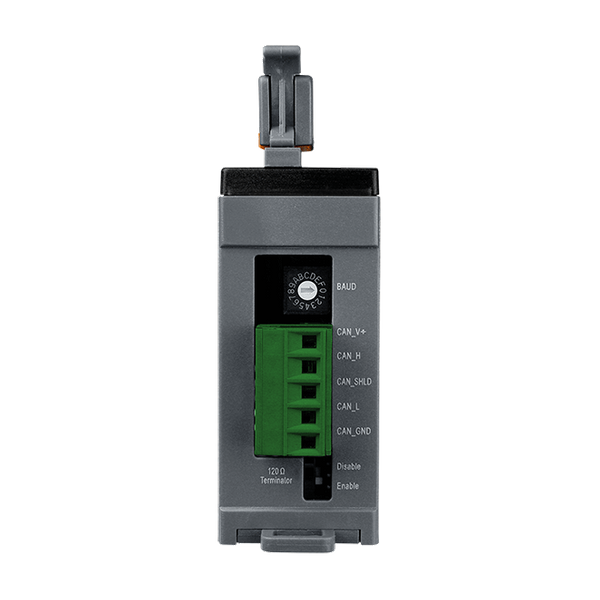

CAN-2088D

  • Moduł Slave DeviceNet z 8-kanałowym wyjściem PWM, 8-kanałowym szybkim wejściem licznika (RoHS)
  • CAN-2088D
  • CAN-2088D
  • CAN-2088D
  • CAN-2088D
  • CAN-2088D

Główne cechy

  • Sprzętowo kontrolowany wyjściowy sygnał PWM
  • Częstotliwość wyjściowa PWM: 0.2 Hz ~ 500 kHz z szerokością impulsu 0.1%~99.9%
  • Tryby wyjściowe PWM: wyzwalanie programowe / wyzwalanie sprzętowe
  • Możliwość indywidualnego wyzwalania każdego wyjścia PWM lub synchronizowanego wyzwalania wszystkich wyjść PWM
  • Wsparcie trybu wyjścia typu Burst oraz trybu ciągłego wyjścia
  • 32-bitowy licznik wysokiej prędkości 500 kHz dla każdego kanału DI
  • Przeszedł weryfikację testu zgodności z urządzeniami DeviceNet
  • Dostarcza plik EDS dla interfejsu DeviceNet master

Wprowadzenie

PWM (modulacja szerokości impulsu) to potężna technika do sterowania obwodami analogowymi. Używa wyjść cyfrowych do generowania przebiegu o zmiennym cyklu pracy i częstotliwości do sterowania obwodami analogowymi. CAN-2088D to moduł PWM z interfejsem DeviceNet. Posiada 8 kanałów wyjściowych PWM oraz 8 kanałów liczników wysokiej prędkości. Może być używany do rozwijania potężnych i efektywnych kosztowo systemów sterowania analogowego.

Zastosowania

  • Sterowanie pozycją/prędkością silników
  • Przyciemnianie jasności lamp
  • Sterowanie prędkością wentylatorów
  • Licznik wysokiej prędkości


Przeprowadziliśmy komunikację z następującymi urządzeniami DeviceNet masters lub bramkami:

• Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
• OMRON CJ1W-DRM21
• OMRON CS1W-DRM21-V1
• OMRON C200HW-DRM21-V1
• OMRON 3G8F7-DRM21-E
pixel
Parametry techniczne:
Product Range:
DeviceNet
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
2 x DeviceNet status
Wejście cyfrowe
Wejście cyfrowe: Kanały:
8
Wejście cyfrowe: Typ:
Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):
Sink
Wejście cyfrowe: ON Poziom napięcia:
+5.5 ~ +30 V
Wejście cyfrowe: OFF Poziom napięcia:
<3.5 V
Digital Input: Input Impedance:
4.7 kΩ, 1/4 W
PWM
PWM: Channels:
8
PWM: Sink/Source (NPN/PNP):
Source
PWM: Load Current:
1 mA
PWM: Frequency:
0.2 ~ 500 kHz (non-continuous)
PWM: Duty Cycle:
0.1 ~ 99.9 %
PWM: Mode:
Burst mode, Continuous mode
PWM: Burst Count:
1~65535 counts
PWM: Trigger Start:
Hardware (Start and Stop) or Software (Start and Stop)
DeviceNet
DeviceNet: Ports:
1
DeviceNet: Connection Supported:
1 connection for Explicit Messaging
,
1 connection for Polled I/O
,
1 connection for Bit-Strobe I/O
DeviceNet: Baud Rate:
125 kbps, 250 kbps, 500 kbps
DeviceNet: Terminal Resistor:
Switch for 120 Ω terminal resistor
DeviceNet: Specification:
Volume I, Release 2.0 & Volume II, Release 2.0, Errata5
DeviceNet: Node ID:
0 ~ 63
DeviceNet: Shutdown Message:
Yes
DeviceNet: Heartbeat Message:
Yes
DeviceNet: Subscribe:
Group 2 Only Server
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
2 W
Mechaniczny
Mechanical: Dimensions (mm):
32.3 x 99 x 77.5 ( W x L x H )
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
