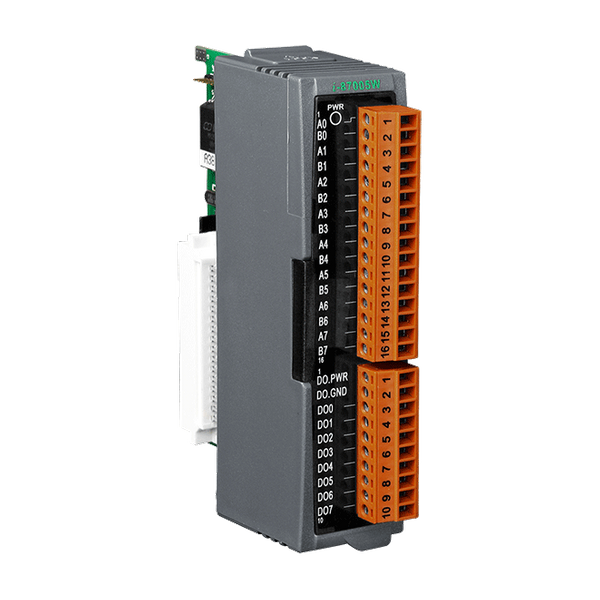

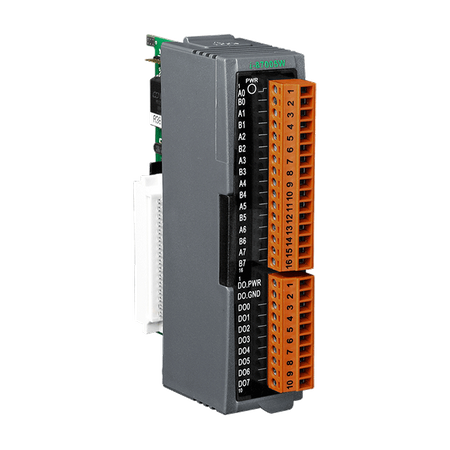

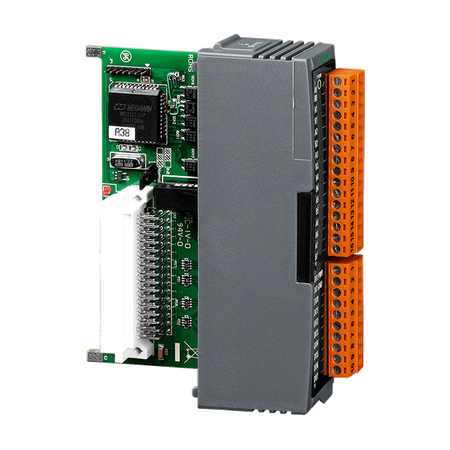

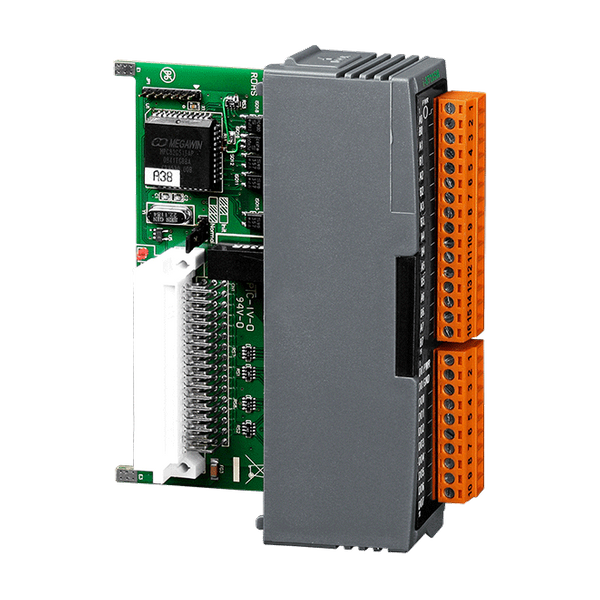

I-87005W-G

  • Moduł z 8-kanałowymi wejściami termistorowymi i 8-kanałowymi wyjściami cyfrowymi (zgodny z RoHS)
  • I-87005W-G
  • I-87005W-G

Główne cechy


• Wejście termistora
• Indywidualna konfiguracja kanałów
• Wykrywanie otwartej linii
• 8-kanałowe wyjście cyfrowe do alarmów
• Ochrona przed przepięciami na wejściu termistora
• Definiowane przez użytkownika typy termistorów

Wprowadzenie

Moduł I-87005W służy do pomiaru temperatury za pomocą termistora. Moduł obsługuje szeroki zakres termistorów i oferuje indywidualną konfigurację kanałów, co oznacza, że osiem kanałów wejściowych może być konfigurowane indywidualnie dla różnych typów termistorów. Dodatkowo, I-87005W posiada 8 cyfrowych kanałów wyjściowych, które mogą być wykorzystywane do wyjść alarmowych. Obsługuje również typy termistorów definiowane przez użytkownika, które można dodawać poprzez specyfikację współczynników Steinharta, jeśli to konieczne. Moduł I-87005W zapewnia izolację wewnątrzmodułową na poziomie 3000 VDC oraz ochronę przed przepięciami na termistorach, co gwarantuje wyższą niezawodność działania modułu.

Zastosowania


• Pomiar temperatury
• Monitorowanie środowiska
• Monitorowanie tuneli
• Monitorowanie budynków
pixel
Parametry techniczne:
Product Range:
I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:
Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:
3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):
± 4 kV Contact for Each Terminal
,
±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
,
16 x I/O
Wejście analogowe
Wejście analogowe: Kanały:
8
Wejście analogowe: Typ:
Thermistor
Analog Input: Sensor Type:
Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000,
,
YSI H10000, YSI H30000, User-defined
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:
8 Hz (Total)
Analog Input: Input Impedance:
>1 MΩ
Analog Input: Common Mode Rejection:
113 dB
Analog Input: Normal Mode Rejection:
100 dB
Wejście analogowe: Ochrona przed przepięciem:
120 VDC/110 VAC
Analog Input: Individual Channel Configuration:
Yes
Analog Input: Open Wire Detection:
Yes
Analog Input: Zero Drift:
±0.5 μV/°C
Analog Input: Span Drift:
±25 ppm/°C
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
8
Wyjście cyfrowe: Typ:
Isolated Open-collector
Wyjście cyfrowe: Napięcie obciążenia:
+5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:
700 mA/Channel
Wyjście cyfrowe: Wartość włączenia zasilania:
Yes
Wyjście cyfrowe: Wartość bezpieczna:
Yes
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
1200 ~ 115200 bps
COM Ports: Data Format:
N, 8, 1
COM Ports: Protocol:
DCON
Power
Power: Consumption:
0.7 W Max.
Mechaniczny
Mechanical: Dimensions (mm):
30 x 95 x 114 (W x L x H)
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +85 °C
Environment: Humidity:
10 ~ 95% RH, Non-condensing
Status:
Available
