Główne cechy
• 8 różnicowych/16 jednokierunkowych wejść analogowych
• Wejście napięciowe lub prądowe
• Przetwornik AD 14-bit 100 kHz
• Wewnętrzny wyzwalacz
• Konfiguracja indywidualnych kanałów
Wprowadzenie

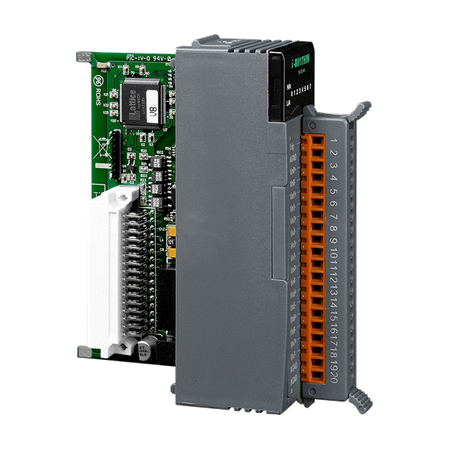

I-8017HW to wysokowydajny moduł wejść analogowych. Oferuje do 16 jednokierunkowych lub 8 różnicowych kanałów wejściowych z rozdzielczością 14-bitową i szybkością próbkowania 90 kS/s. Każdy kanał można skonfigurować do indywidualnego zakresu wejściowego ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC lub ±20 mA. Moduły zapewniają również ochronę ESD do ±4 kV oraz izolację między modułami 2500 VDC. Wszystkie trzy moduły mogą być używane do pomiaru źródeł napięcia i prądu. W przypadku I-8017HW do pomiaru źródła prądu potrzebny jest zewnętrzny rezystor 125 Ω.Zastosowania
• Szybki system akwizycji danych
• Monitorowanie i kontrola procesów
• Analiza drgań
• Cyfrowy generator wzorców z portu I/O
Parametry techniczne:
| Product Range: | I-8K/I-87K Series (High Profile) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
16 x I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16-ch Single-ended/8-ch Differential |
| Wejście analogowe: Zakres: | Voltage: ±10 VDC, ±5 VDC, ±2.5 VDC, ±1.25 VDC ,
Current: ±20 mA, Requires Optional External 125 Ω Resistor |
| Wejście analogowe: Rozdzielczość: | 14-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Single Channel Polling Mode: 90 kS/s ,
Single Channel Interrupt Mode: 50 kS/s ,
8 channel Scan Mode: 16 kS/s |
| Analog Input: Bandwidth: | 100 KHz |
| Analog Input: Input Impedance: | 20 K, 200 K, 20 M (Jumper Selectable) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Zero Drift: | ±0.1 uV/°C |
| Analog Input: Span Drift: | ±10 ppm/°C |
Power | |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 102 x 115 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
