Główne cechy

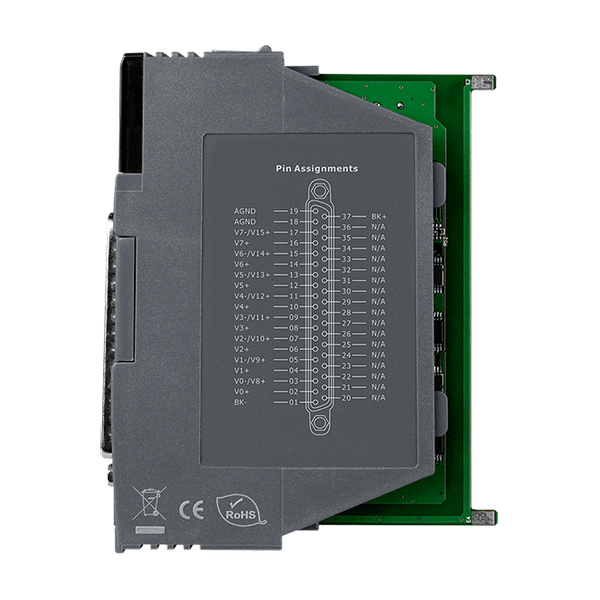

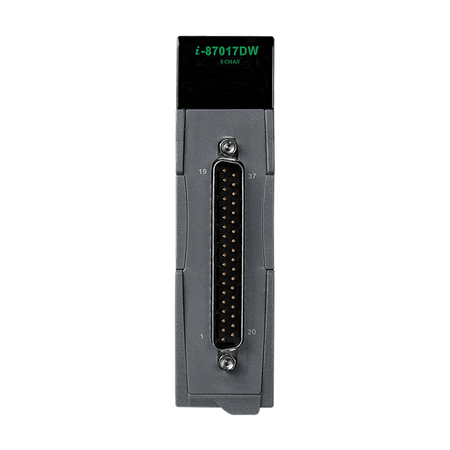

• 8-kanałowy wejście różnicowe/16-kanałowy wejście jednobiegunowe analogowe• Złącze D-Sub 37
• Podwójny Watchdog
Introduction

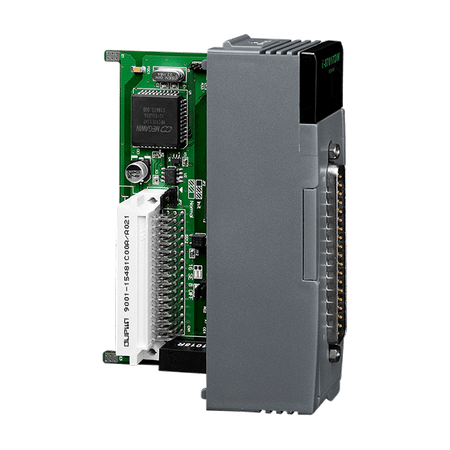

I-87017DW to moduł wejścia analogowego z interfejsem szeregowym i 8-kanałowym wejściem różnicowym/16-kanałowym wejściem jednobiegunowym. Zakres wejścia analogowego jest wybierany programowo i wspiera +/-10V, +/-5V, +/-1V, +/-500mV, +/-150mV oraz +/-20mA. Tryb różnicowy i jednobiegunowy jest wybierany za pomocą zworek.
![]() |
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testowy
Parametry techniczne:
Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
Wejście analogowe: Kanały: | 8 Differential/16 Single-Ended |
Wejście analogowe: Typ: | Voltage ,
Natężenie |
Wejście analogowe: Zakres: | +/-10 V, +/-5 V, +/-1 V, +/-500 mV, +/-150 mV, +4 ~ +20 mA , 0 ~ +20 mA, -20 mA ~ +20 mA ,
(Requires Optional External 125 Ohm Resistor) |
Wejście analogowe: Rozdzielczość: | 16-bit/12-bit |
Wejście analogowe: Dokładność: | Normal Mode: ±0.1% of FSR ,
Fast Mode: ±0.5% of FSR |
Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 16-bit,10 Samples/Sec. (Total) ,
Fast Mode: 12-bit, 60 Sample/Sec. (Total) |
Analog Input: Bandwidth: | 15.7Hz |
Analog Input: Input Impedance: | Differential Mode: >2 MΩ ,
Single-ended Mode: >1 MΩ |
Analog Input: Common Mode Rejection: | 86 dB |
Analog Input: Normal Mode Rejection: | 100 dB |
Wejście analogowe: Ochrona przed przepięciem: | Differential Mode: 240 Vrms ,
Single-ended Mode: >120 Vrms |
Analog Input: Overcurrent Protection: | 50mA max at 110 VDC/VAC Max. |
Analog Input: Individual Channel Configuration: | Yes |
Analog Input: Zero Drift: | ±20 μV/°C |
Analog Input: Span Drift: | ±25 ppm/°C |
Porty COM | |
Porty COM: Porty: | 1 x RS-485 |
Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
COM Ports: Data Format: | N, 8, 1 |
COM Ports: Protocol: | DCON |
Power | |
Power: Consumption: | 1.4 W Max. |
Mechaniczny | |
Mechanical: Dimensions (mm): | 30 x 85 x 114 (W x L x H) |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
