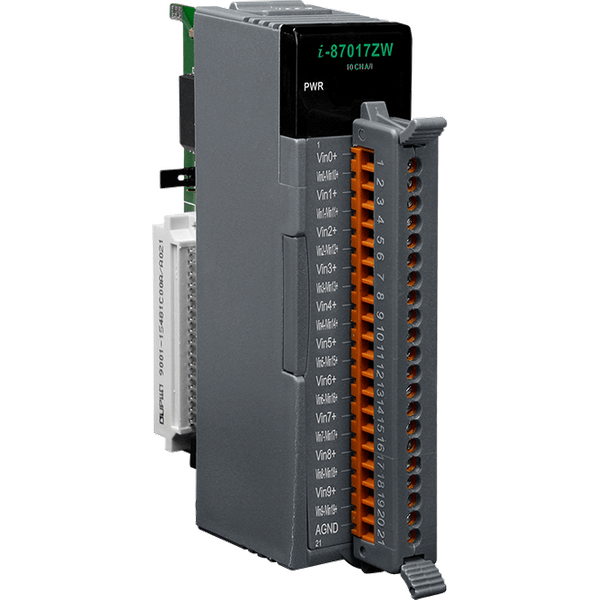

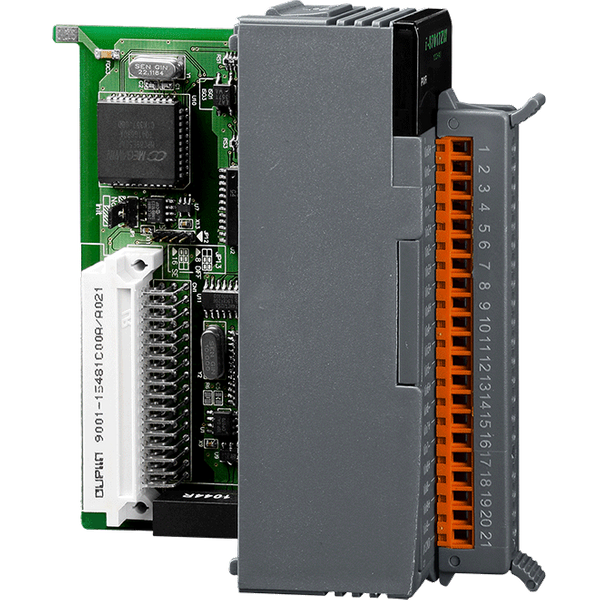

I-87017ZW-G

  • Moduł 10/20-kanałowy AI z wysoką ochroną przed przepięciami (RoHS)
  • I-87017ZW-G
  • I-87017ZW-G
  • I-87017ZW-G

Główne cechy


• 10-kanałowe wejścia różnicowe lub 20-kanałowe wejścia jednobiegunowe

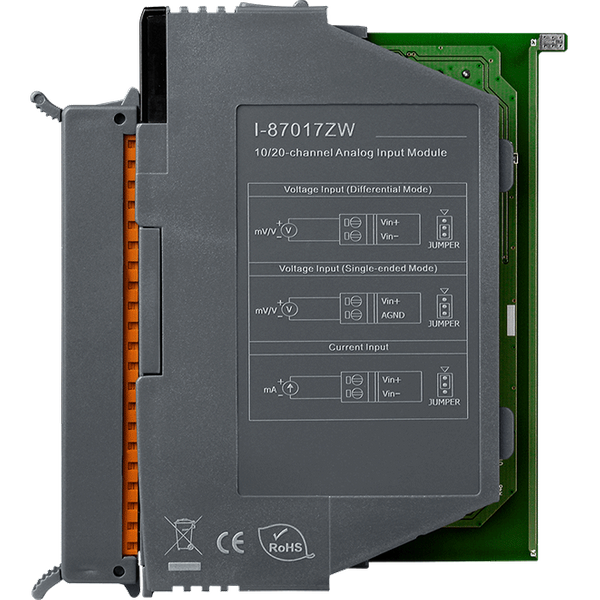

• Wejście napięciowe lub prądowe wybierane zworką
• Ochrona przed przepięciami do 240 Vrms
• Wysoka rozdzielczość: 16 bitów
• Obsługuje tryb szybki i normalny
• Izolacja między modulami do 3000 VDC
• Podwójny watchdog
• Ochrona przed przepięciami prądowymi
• Konfiguracja indywidualna dla każdego kanału

Wprowadzenie

I-87017ZW to moduł wejść analogowych, który obejmuje 10 kanałów różnicowych lub 20 kanałów jednobiegunowych wejść analogowych. Umożliwia programowalne zakresy wejściowe dla wszystkich wejść analogowych. (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA lub 0 ~ 20 mA). Każde wejście analogowe może być skonfigurowane w indywidualnym zakresie, oferując ochronę przed przepięciami do 240 Vrms oraz ochronę przed nadmiernym prądem do 50 mA przy 110VDC/VAC. Wejścia napięciowe i prądowe są wybierane za pomocą zworek. Częstotliwość próbkowania modułu I-87017ZW jest regulowana i dostępna w trybie szybkim lub normalnym. Moduł charakteryzuje się również wykrywaniem otwartych połączeń dla wejść 4 ~ 20 mA, zapewniając ochronę ESD do 4 KV oraz izolację na poziomie 3000 VDC między modulami.

Zastosowania


• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy przetwórstwa spożywczego i napojów
• Produkcja półprzewodników
• Systemy sterowania
pixel
Parametry techniczne:
Product Range:
I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:
Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:
3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):
± 4 kV Contact for Each Terminal
,
±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:
10 differential or 20 single-ended (See Note 1), Jumper selectable
Wejście analogowe: Typ:
Voltage
Wejście analogowe: Zakres:
+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V
,
+/-20 mA ,0~20 mA, 4 ~ 20 mA (jumper selectable)
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Dokładność:
Normal Mode: ±0.1% of FSR
,
Fast Mode: ±0.5% of FSR
Wejście analogowe: Częstotliwość próbkowania:
Normal Mode: 10 Hz (Total)
,
Fast Mode: 50 Hz (Total)
Analog Input: Bandwidth:
Normal Mode: 15.7 Hz
,
Fast Mode: 78.7 Hz
Analog Input: Input Impedance:
Differential Voltage: 2 MΩ
,
Single-ended Voltage: 1 MΩ
,
Current: 125 Ω
Analog Input: Common Mode Rejection:
86 dB
Analog Input: Normal Mode Rejection:
100 dB
Wejście analogowe: Ochrona przed przepięciem:
Differential: 240 Vrms
,
Single-ended: 150 Vrms
Analog Input: Overcurrent Protection:
50mA max at 110 VDC/VAC max
Analog Input: Individual Channel Configuration:
Yes
Analog Input: Open Wire Detection:
Yes, for +4 ~ +20 mA
Analog Input: Zero Drift:
±20 μV/°C
Analog Input: Span Drift:
±25 ppm/°C
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
1200 ~ 115200 bps
COM Ports: Data Format:
N, 8, 1
COM Ports: Protocol:
DCON
Power
Power: Consumption:
2.0 W Max.
Mechaniczny
Mechanical: Dimensions (mm):
30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +85 °C
Environment: Humidity:
5 ~ 95% RH, Non-condensing
Status:
Available
