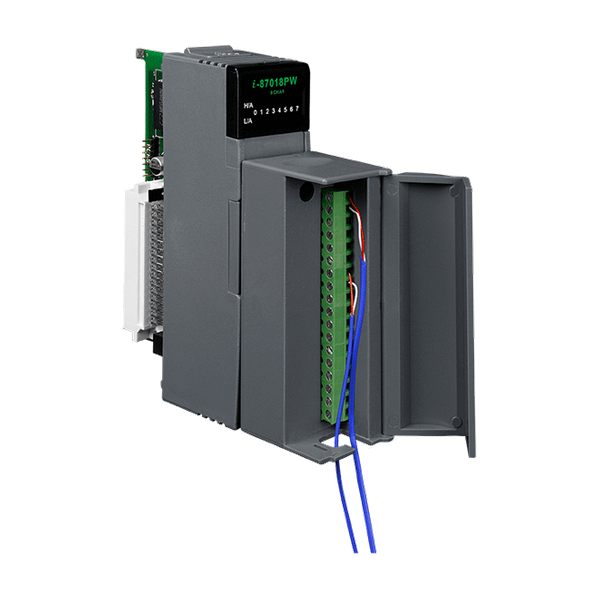

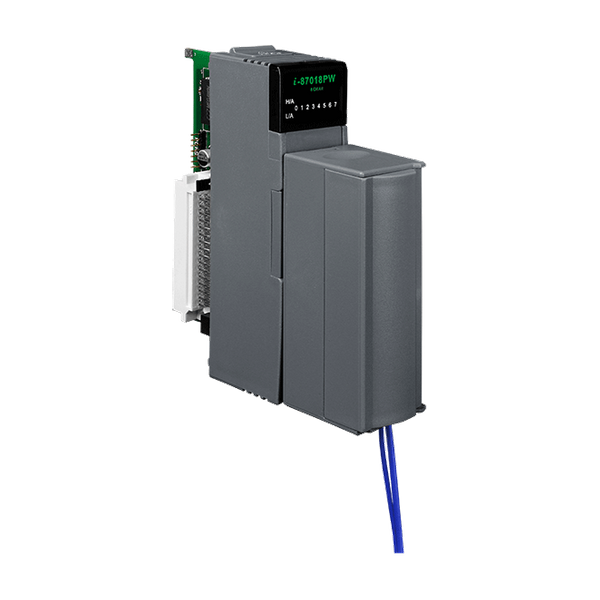

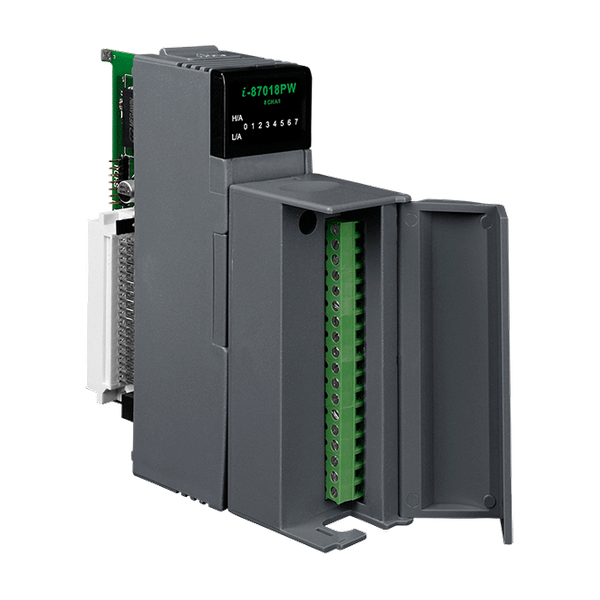

Name: I-87018PW-G/S
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe wejście termopary
• Konfiguracja indywidualna dla każdego kanału
• Wykrywanie otwarcia termopary
• Spójność wyjścia temperatury
• Stabilne wyjście temperatury w terenie
• Ochrona przed przepięciem do 240 Vrms
• Podwójny watchdog

Wprowadzenie

I-87018PW to moduł wejść termopary z 8 kanałami. Zakres wejść analogowych jest wybierany programowo i obsługuje wartości +/-15 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-2.5 V, 0 ~ +20 mA, +4 ~ +20 mA lub +/-20 mA, oraz termopary typu J, K, T, E, R, S, B, N, C, L, M, i LDIN43710. Moduł posiada automatyczną kompensację zimnego złącza dla każdego kanału oraz obsługuje wykrywanie otwartej termopary.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x I/O
Wejście analogowe
Wejście analogowe: Kanały:	8
Wejście analogowe: Typ:	Voltage、Current、Thermocouple
Analog Input: Sensor Type:	(J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Analog Input: Stable and Consistent Temperature Output:	Yes
Wejście analogowe: Zakres:	+/-15 mV, +/-50 mV, +/-100 mV, +/-500 mV, +/-1 VDC, +/-2.5 VDC , +/-20 mA, 0 ~ +20 mA, +4 ~ +20 mA (Requires Optional External 125 Ω Resistor) , Thermocouple Type: (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	10 Hz (Total)
Analog Input: Bandwidth:	15.7 Hz
Analog Input: Input Impedance:	>400 kΩ
Analog Input: Common Mode Rejection:	150 dB
Analog Input: Normal Mode Rejection:	100 dB
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	Yes
Analog Input: Zero Drift:	±0.5 μV/°C
Analog Input: Span Drift:	±25 ppm/°C
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	0.7 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 85 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
