Główne cechy
• 2-kanałowe wyjście napięcia lub prądu
• Indywidualna konfiguracja kanałów
• Izolacja między kanałami 3 kV
• Wykrywanie otwartych obwodów dla wyjścia prądowego
• Odczyt napięcia lub prądu
• Odporność na zakłócenia RF
• Konfigurowalne ustawienia wartości początkowej
• Konfigurowalne ustawienia wartości bezpiecznych
Wprowadzenie

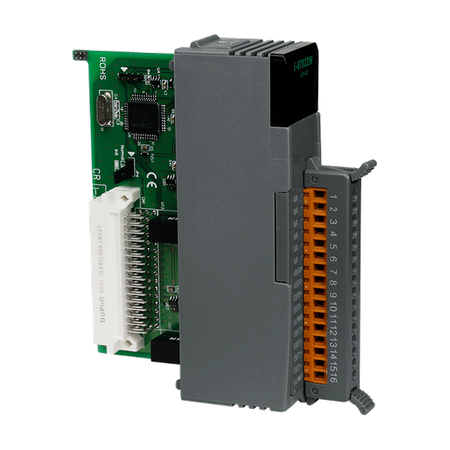

Moduł I-87022W jest modułem wyjściowym analogowym typu Sink, który zawiera 2 kanały wyjściowe analogowe i oferuje opcje konfigurowania wartości początkowych i bezpiecznych. Dodatkowo, moduł zapewnia programowalny zakres wyjść analogowych (0 ~ +10 V, +4 ~ +20 mA lub 0 ~ +20 mA), a każde wyjście analogowe można skonfigurować w indywidualnym zakresie. Moduł oferuje poziom odporności na zakłócenia RF zgodny z normą IEC 61000-4-3. Wyjście napięciowe lub prądowe jest wybierane za pomocą zworek, a moduł oferuje wykrywanie otwartych obwodów na kanał dla wyjścia +4 ~ +20 mA, a także ochronę ESD ±4 kV i izolację między modułami 3000 VDC.Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
Parametry techniczne:
| Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: RS Immunity (IEC 61000-4-3): | 3 V/m, 80 MHz ~ 1 GHz |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 Sink |
| Analog Output: Type: | Current |
| Wyjście analogowe: Zakres: | 0 ~ +10 V ,
0 ~ +20 mA ,
+4 ~ +20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Short Circuit Protection: | Yes |
| Analog Output: DA Output Response Time: | 10 ms per channel |
| Analog Output: Programmable Output Slope: | Voltage: 0.0625 ~ 1024 V/Second ,
Current: 0.125 ~ 2048 mA/Second |
| Analog Output: Open Wire Detection: | Yes, +4 ~ +20 mA |
| Analog Output: Readback Accuracy: | ±0.5% of FSR |
| Analog Output: Voltage Output Capability: | 10 V @ 10 mA |
| Analog Output: Current Load Resistance: | Internal Power: 500 Ω ,
External Power: 1050 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Channel-to-Channel Isolation: | Yes, 3 kV |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 1.8 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 115 x 102 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
