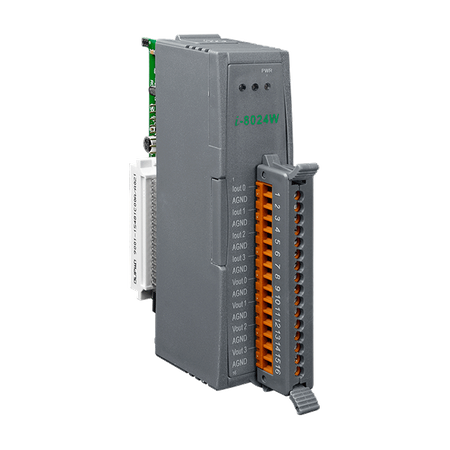

Name: I-8024W-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 4-kanałowy wyjściowy dla napięcia lub prądu
• Konfiguracja indywidualna kanałów

Wprowadzenie

Moduł I-8024W to 14-bitowy moduł wyjść analogowych, oferujący 4 pojedyncze kanały wyjść analogowych. Każdy kanał może być zaprogramowany na indywidualny zakres wyjściowy ±10 VDC lub 0 ~ +20 mA. I-8024W zapewnia poziom odporności na zakłócenia radiowe zgodny z normą IEC 61000-4-3, a także ochronę przed elektrostatycznym wyładowaniem (±4 kV ESD) oraz izolację między modułami na poziomie 2500 VDC.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście analogowe
Wyjście analogowe: Kanały:	4 Sink
Analog Output: Type:	Voltage , Current
Wyjście analogowe: Zakres:	±10 VDC, 0 ~ +20 mA
Wyjście analogowe: Rozdzielczość:	14-bit
Wyjście analogowe: Dokładność:	Voltage: ±0.1% of FSR , Current: ±0.2% of FSR
Analog Output: Zero Drift:	Voltage: ±30 μV/ °C , Current: ±0.2 μA/ °C
Analog Output: Span Drift:	±20 ppm/°C
Analog Output: Response Time:	25 us per channel
Analog Output: Programmable Output Slope:	Voltage: 0.72 V /us , Current: 0.107 mA /us
Analog Output: Readback Accuracy:	±1% of FSR
Analog Output: Voltage Output Capability:	10 VDC @ 20 mA
Analog Output: Current Load Resistance:	External +24 VDC: 1050 Ω
Power
Power: Consumption:	2 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
