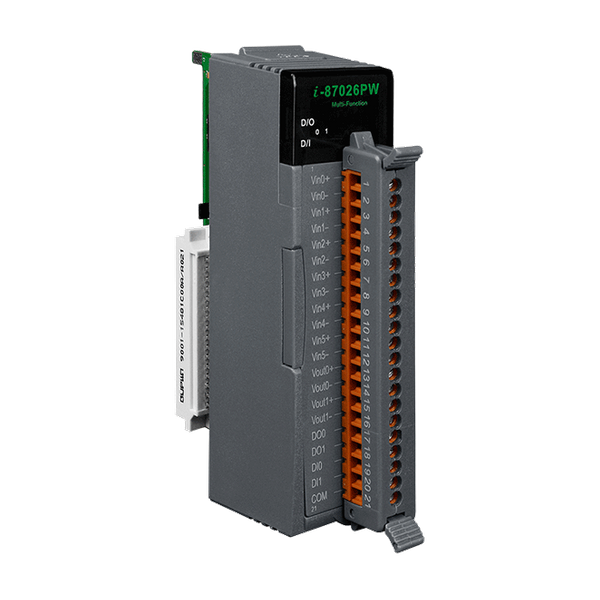

I-87026PW-G

  • Moduł szeregowy High Profile – 6 wejść analogowych 16-bitowych z zab. 240 Vrms, 2 wyjścia analogowe 12-bitowe, 2 wejścia cyfrowe z 32-bitowymi licznikami (Wet, Sink) i 2 izolowane wyjścia cyfrowe (OC, Sink)
  • I-87026PW-G
Features
  • Multifunction (6AI, 2AO, 2DI and 2DO)
  • Supports Fast Mode and Normal Mode
  • Individual Channel Confi guration
  • Open Wire Detection for Current Output
  • Overload and Short Circuit Protection for Digital Output
  • Configurable Power-on Value Settings
  • Configurable Safe Value Settings
  • 240 Vrms Overvoltage Protection for Voltage Input
  • 70 Vdc Overvoltage Protection for Digital Input
  • Jumper Selectable Voltage or Current Input/Output
  • Dual Watchdog
  • ±4 kV Contact ESD Protection
  • Wide Operating Temperature Range: -25 ~ +75 °C
Specifications
  • Analog Input

    • Input Channels: 6 (Differential)
    • Input Type:
      +/-150mV, +/-500 mV, +/-1V, +/-5 V, +/-10 V
      +/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable)
    • Resolution:
      Normal Mode: 16-bit
      Fast Mode: 12-bit
    • Sampling Rate:
      Normal Mode: 10 Samples/Sec.
      Fast Mode: 60 Samples/Sec. (Total)
    • Accuracy:
      Normal Mode: +/- 0.1%
      Fast Mode: +/-0.5% or better
    • Bandwidth:
      Normal Mode: 15.7 Hz
      Fast Mode: 78.7 Hz
    • Zero Drift: +/- 20 μV/°C
    • Span Drift: +/- 25 ppm/°C
    • Input Impedance:
      Voltage: 2 MΩ
      Current: 125 Ω
    • Common Mode Rejection: 86 dB Min.
    • Normal Mode Rejection: 100 dB
    • Overvoltage Protection: 240 Vrms
    • Individual Channel Configuration: Yes

  • Analog Output

    • Output Channels: 2
    • Output Type:
      +0 V ~ +5 V, +/-5 V, +0 V ~ +10 V, +/-10 V,
      0 ~ +20 mA, +4 mA ~ +20 mA (Jumper Selectable)
    • Resolution: 12-bit
    • Accuracy: +/-0.1% of FSR
    • Voltage Output Capability: 10 V @ 20 mA
    • Current Load Resistance: 500 Ω
    • Power-Up and Safe Value: Yes
    • Open Wire Detection for Current Output: Yes, Only 4 ~ 20 mA.

  • Digital Input

    • Input Channels: 2
    • Input Type: Wet contact (Sink)
    • On Voltage Level: +3.5 ~ +50 Vdc
    • Off Voltage Level: +1 Vdc max.
    • Input Impedance: 10 KΩ, 0.66 W
    • Counters Channels: 2
      Max. Count: 32-bit
      Max. Input Frequency: 100 Hz
      Min. Pulse Width: 5 ms
    • Overvoltage Protection: 70 Vdc

  • Digital Output

    • Output Channels: 2
    • Output Type: Isolated Open Collector (Sink)
    • Max Load Current: 700 mA/channel max.
    • Load Voltage: +3.5 ~ +50 Vdc
    • Overvoltage Protection: 60 Vdc
    • Overload Protection: Yes
    • Short Circuit Protection: Yes
    • Power-on Value: Yes, Programmable
    • Safe Value: Yes, Programmable

  • Interface

    • Interface: RS-485
    • Format: N, 8, 1
    • Baud Rate: 1200 ~ 115200 bps
    • Protocol: DCON
    • Dual Watchdog: Yes, Module (1.6 Seconds), Communication (Programmable)

  • LED Indicator/Display

    • System LED Indicator: 1 LED as Power/Communication Indicator
    • I/O LED Indicator: 16 LEDs as High/Low Alarm Signals

  • Isolation

    • Intra-Module Isolation, Field-to-Logic: 2500 Vdc

  • EMS Protection

    • ESD (IEC 61000-4-2):
      4 kV Contact for Each Terminal
      ±8 kV Air for Random Point

  • Power

    • Power Consumption: 1.8 W

  • Mechanical

    • Dimensions (W x L x H): 30 x 102 x 115 mm

  • Environment

    • Operating Temperature: -25 ~ +75 °C
    • Storage Temperature: -30 ~ +80 °C
    • Humidity: 5 ~ 95% RH, Non-condensing
Ordering Information
  • I-87026PW CR – 6-channel Analog Input, 2-channel Analog Output, 2-channel Digital Input and 2-channel Digital Output Module (RoHS)
