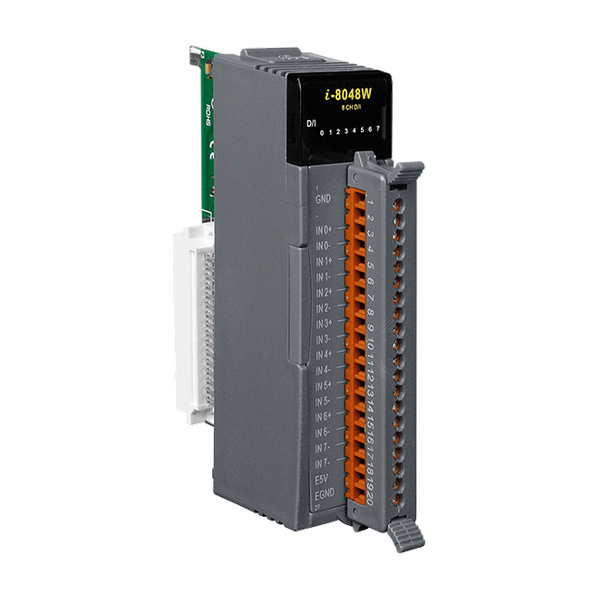

Name: I-8048W-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowy Wejście Cyfrowe
• Izolowane lub nieizolowane wejście TTL, wybierane za pomocą zworki
• Programowalne przerwania dla narastającego/opadającego zbocza
• Obsługa suchych i mokrych styków, wybierane za pomocą połączeń przewodowych
• Ochrona przed przepięciami dzięki izolacji fotopary

Wprowadzenie

Moduł I-8048W oferuje 8 kanałów do wejść cyfrowych, z których każde wyposażone jest w ochronę izolacji fotopary. Poprzez połączenia przewodowe można wybrać typ wejścia: typu Sink lub Source. Wszystkie kanały posiadają ochronę przed wyładowaniami elektrostatycznymi (ESD) na poziomie 4 kV oraz izolację wewnętrzną na poziomie 1500 VDC.

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Izolacja
Isolation: Intra-module Isolation:	1500 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x I/O
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Dry Contact, Wet Contact
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	Isolated: +4 ~ +30 VDC , Non-Isolated: 0 ~ +0.8 VDC
Wejście cyfrowe: OFF Poziom napięcia:	Isolated: 0 ~ +1 VDC , Non-Isolated: +2 ~ +5 VDC
Digital Input: Interrupts:	Yes. , Trigger type: Rising/Falling edge programmable for each channel. , Max. Interrupt Frequency: 10 kHz Max.
Digital Input: Input Impedance:	2.4 kΩ, 0.5 W
Power
Power: Consumption:	1.75 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +85 °C
Environment: Humidity:	5 ~ 95% RH, Non-condensing
Status:	Available
