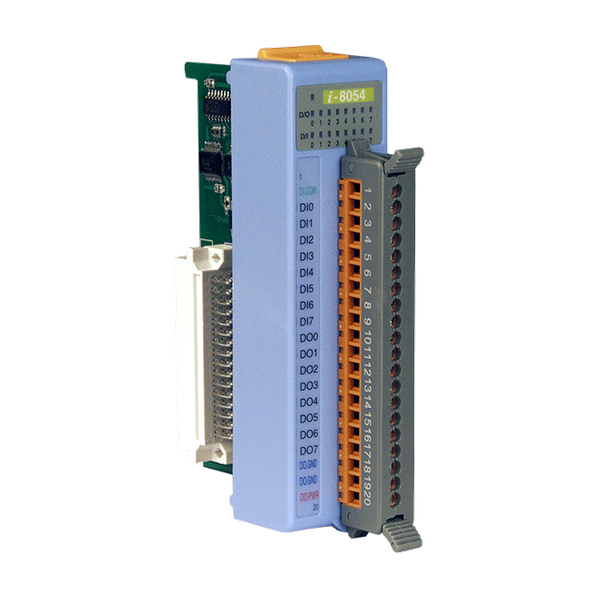

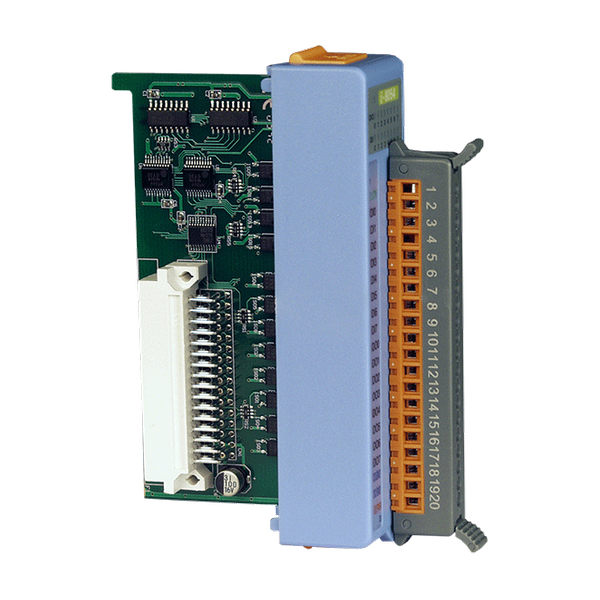

Name: I-8054
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe izolowane wejścia cyfrowe i 8-kanałowe izolowane wyjścia cyfrowe
• Wyjścia cyfrowe typu "sink" z zabezpieczeniem przed przeciążeniem
• Ochrona przed wyładowaniami elektrostatycznymi (ESD) 4 kV
• Izolacja wewnątrz-modułowa 3750 VDC

Wprowadzenie

Moduł I-8054 oferuje 8 izolowanych kanałów wejść cyfrowych oraz 8 izolowanych kanałów wyjść cyfrowych. I-8054 obsługuje wyjścia typu "sink". Moduł I-8054 zawiera 16 wskaźników LED, które można wykorzystać do monitorowania stanu kanałów wejść i wyjść cyfrowych. Ochrona przed wyładowaniami elektrostatycznymi (ESD) 4 kV oraz izolacja wewnątrz-modułowa 3750 VDC są standardowo zapewnione.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-8K/I-87K Series (Low Profile)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x I/O
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	+3.5 ~ +30 VDC
Wejście cyfrowe: OFF Poziom napięcia:	+1 VDC Max.
Digital Input: Input Impedance:	10 kΩ, 0.5 W
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Power
Power: Consumption:	0.55 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 116 x 88 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
